1、Dette modul kan konvertere 0-5V eller 0-10V analog input spænding til 0-100% PWM signal.
2、PWM signalfrekvensområde er 2KHZ-20KHZ, maksimum er 20KHZ, standard minimum er 2KHZ.
3、Standardfunktionen er at konvertere 0-10V til 0-100% 2KHZ PWM signal; outputfrekvensen kan indstilles ved at justere potentiometeret efter behov.
4、PWM signal og spænding kan være direkte proportional (positiv fase output) eller omvendt proportional (negativ fase output).
5、Der er to slags PWM signal, PNP-PWM output og NPN-PWM output; PNP-PWM output er kun 5V niveau, NPN-PWM output er 5V og 24V niveau.
Funktioner:
Dette modul kan konvertere 0-5V eller 0-10V analog input spænding til 0-100% PWM signal.
PWM signalfrekvensområde er 2KHZ-20KHZ, maksimum er 20KHZ, standard minimum er 2KHZ.
Standardfunktionen er at konvertere 0-10V til 0-100% 2KHZ PWM signal; outputfrekvensen kan indstilles ved at justere potentiometeret efter behov.
PWM signal og spænding kan være direkte proportional (positiv fase output) eller omvendt proportional (negativ fase output).
Der er to slags PWM signal, PNP-PWM output og NPN-PWM output; PNP-PWM output er kun 5V niveau, NPN-PWM output er 5V og 24V niveau.
NPN-PWM signal output understøtter common-cathode forbindelse og common-anode forbindelse, 5V og 24V to niveauer. Når output er 24V niveau, kræver det 24V strømforsyning.
For PNP-PWM output kan niveauet kun være 5V. Kan kun bruge common-cathode forbindelse, og forbinde til MCU, osv.
Output PWM signalfrekvensen er justerbar inden for 2KHZ-20KHZ; der er i alt 11 positioner, der henholdsvis svarer til 2KHZ, 4KHZ, 6KHZ, 8KHZ maksimum 20KHZ, standardfrekvensen er 2KHZ.
Bruges til PWM motorhastighedskontrol interface kredsløb, instrumentering AD interface konvertering og andre applikationer, der har brug for at konvertere spænding til PWM signal.


Specifikationer:

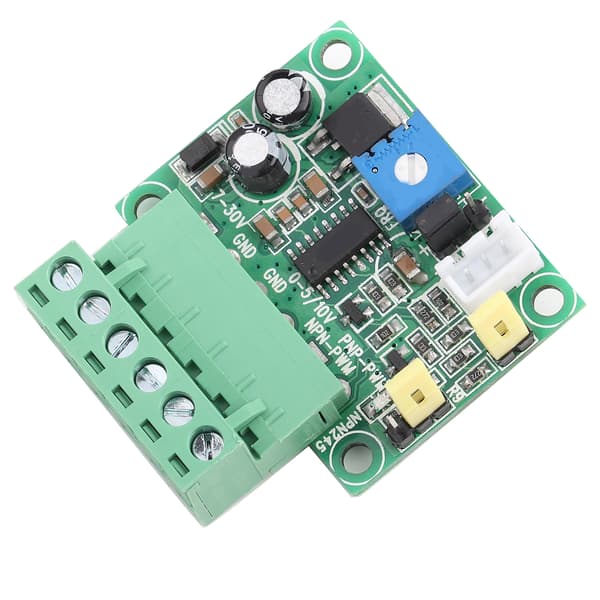

Type: Spænding til PWM signal modul
Model: V-PWM
Input Strømforsyningsspænding: 7-30V (anbefales 15-30V DC)
Input Strømforsyningsstrøm: >200mA
Størrelse: Ca. 45 x 47 x 18mm/1.8 x 1.9 x 0.7in
Vægt: 20g(ca.)
Pakken indeholder:
1 x Konverter Modul
Bemærk: Vær opmærksom på, at den nye type og den gamle type af dette produkt vil blive sendt tilfældigt, og sørg for, at du ikke har noget imod det, før du bestiller.

Hvis du finder produktproblemer efter at have modtaget varen, såsom skader eller forkert varemængde, bedes du kontakte os straks. Vi vil gøre vores bedste for at give dig en tilfredsstillende eftersalgsservice.
