Helt ny og høj kvalitet.\r
Beskrivelse:\r
● Høj præcision og høj pålidelighed til avancerede applikationer.\r
● Den har omvendt tilslutning til beskyttelse og vil ikke brænde af.\r
\r
Specifikationer:\r
Målespænding: DC 0 ~ 100V\r
Målestrøm: 0-50A\r
Driftsspænding: DC 4 ~ 30V\r
Spændingsfejl: ±0,1%\r
Strømfejl: ±1%\r
Ekstern shunt-specifikation: 75 mΩ\r
Driftsstrøm: <20mA\r
Opdateringshastighed: ca. 300mS / gange\r

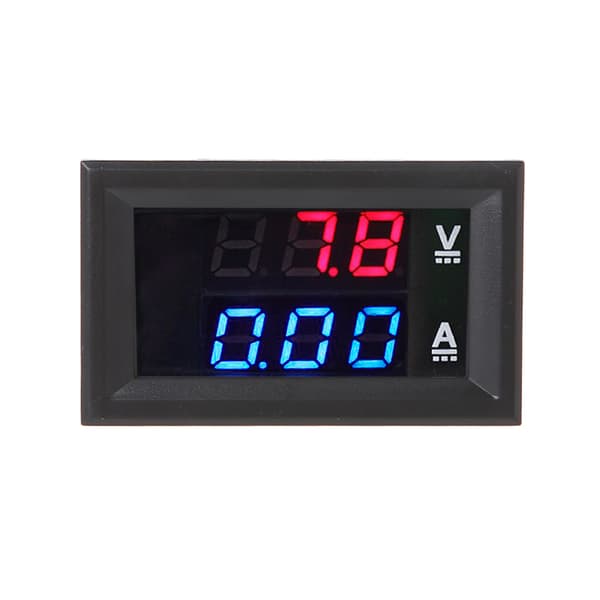

Display: tre 0,28\" LED digitalrør\r

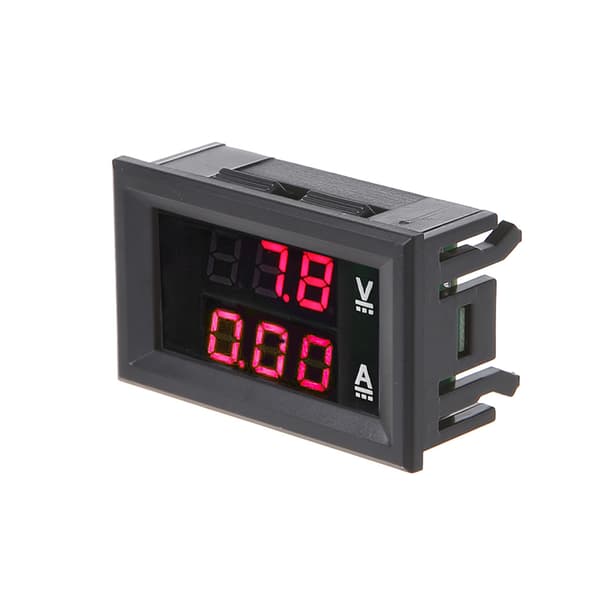

Displayfarve: A(rød+rød), B(rød+blå)\r
Ledningslængde: 15cm\r

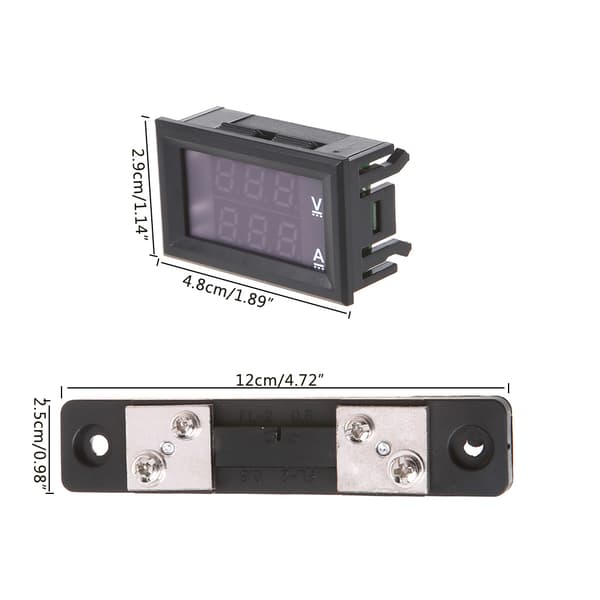

Mål: 48 x 29 x 22 mm, længde X bredde X tykkelse\r
Åbningsstørrelse: 46 x 27 mm\r
Nettovægt: 20g\r
Arbejdstemperatur: -10°C~65°C\r
\r

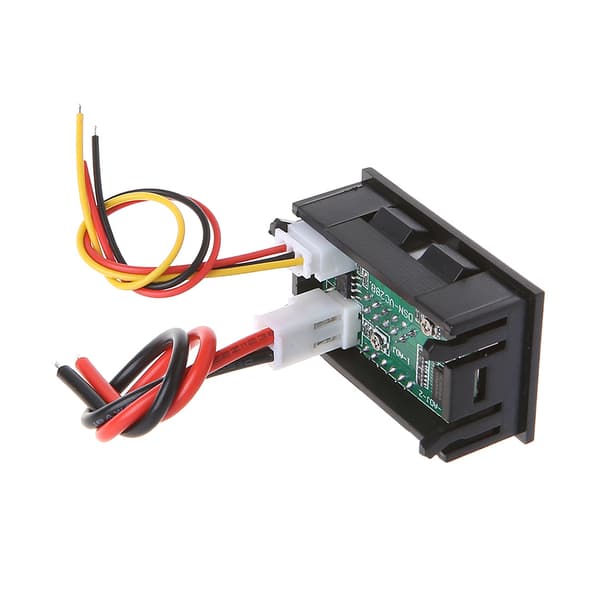

Ledningsføring:\r
Sort linje (tynd): ledig eller til buck-kredsløb (modul) negativ\r
Rød linje (tynd): positiv pol af strømforsyning\r
Sort linje (tyk): COM, fælles måleklemme\r
Rød linje (tyk): PW+, indgangsklemme for måling af positiv spænding\r
Gul linje (tyk): IN+, den positive af strømindgang\r

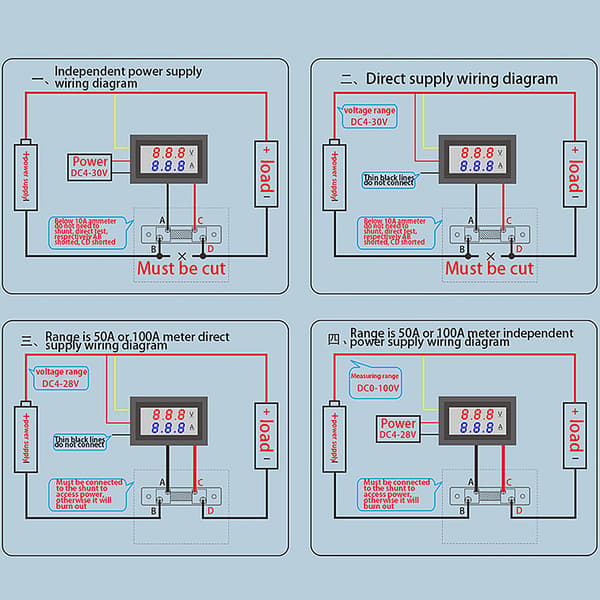

(Se venligst ledningsdiagrammerne for flere detaljer)\r
\r
Bemærk:\r
Spændingen mellem de tynde røde og tynde sorte linjer skal være inden for DC 4,5-30V\r
Amperemeteret kan kun tilsluttes til den negative side af den testede enhed og kan kun teste ampere i positiv retning\r
Overskrider 5A, langvarig fuld belastning, der arbejder kontinuerligt, anbefaler vi at teste siden af ledningerne direkte loddet til stikket\r
Når den sorte tynde linje er ledig, er det bedst at bruge isolerende tape omkring den blotlagte del af ledningen for at forhindre kortslutninger\r
Hvis der kun bruges voltmeter, anbefaler vi, at den gule linje og den sorte linje forbindes sammen for at forhindre, at amperemeterets ciffer blinker\r
\r

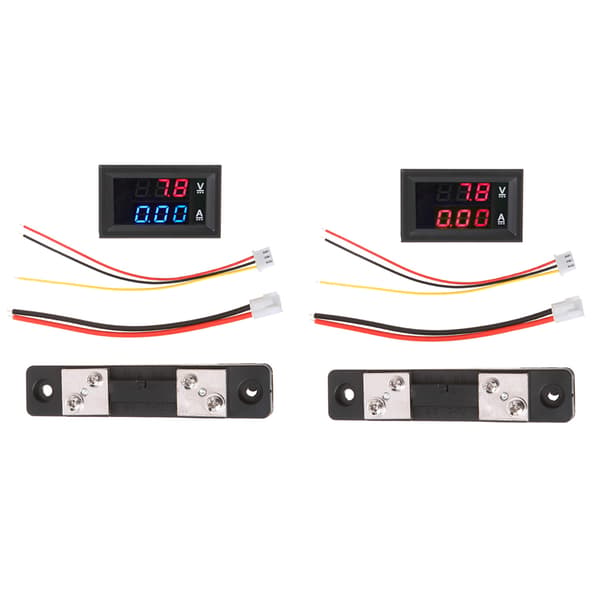

Pakken indeholder:\r
1x Digital Volt/Amperemeter\r
1x Strømshunt
