Beskrivelse

Funktioner: 1. Konverter 0-100% PWM digitalt signal til analogt signal. 2. Det indgående digitale signal kan være et 0-100% PWM signal på 5V eller 24V niveau,

3. Det udgående analoge signal kan være 0-10V spænding. 4. P-10V: Indgang 0-100% PWM signal på 5V eller 24V niveau, og udgang 0-10V spænding

5. Bredt anvendt i signalinterface-switching af PLC, mikrocontroller eller andre industrielle kontrolkort.

Parameter: 1. PWM signal modtagefrekvensområde: 100HZ-3KHZ. 1KHZ-3KHZ anbefales. 2. PWM signal input niveauområde: Når peak-to-peak værdien er 4.5V til 10V, indsættes jumperstiften ved 5V. Denne type niveau signal er primært rettet mod grænsefladen af konventionelle industrielle kontrolkort (såsom MACH3 boards) og 5V CPU'er.



Når peak-to-peak spændingen er 12 til 24V, indsættes jumperstiften ved 24V. Denne type niveau signal er primært rettet mod konventionelle PLC grænseflader

3. Analoge spændingsoutput parametre, det følgende forklares ved at udsende 0-10V spænding

Efter tænding, når der ikke er noget input signal, er output 0V, og der er kun output, når der er input.

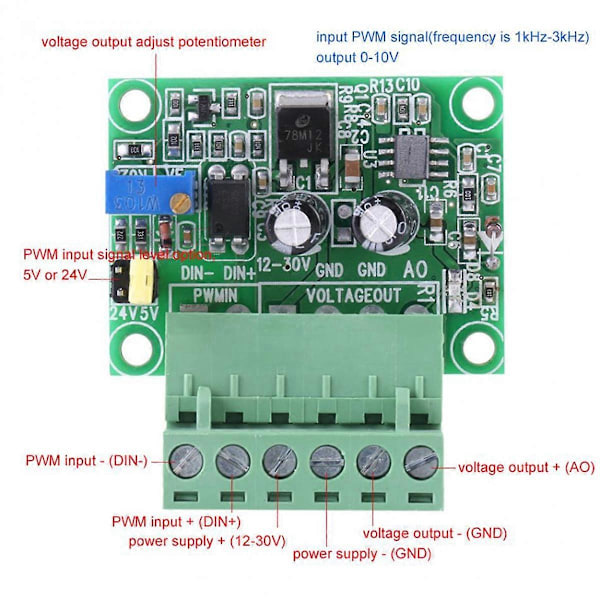

Hvis det er nødvendigt at tænde for første gang, er det bedst at foretage en kalibrering og fejlfinding: find et signal med en 50% duty cycle og tilslut det til DIN- og DIN+, og amplituden svarer til den tilsvarende jumperstift. Frekvensen anbefales at være 1KHZ-3KHZ. Brug et multimeter til at måle AO og GND portene. På dette tidspunkt viser måleren omkring 5.4V. Juster potentiometeret på kortet, så multimeteret viser 5.4v. Dette vil kalibrere dit pulssignal og korrespondance for dette modul. Opløsningen af dette modul er 0.1V. Output strømkapacitet 10MA. Hvis forholdet mellem procentdelen af duty cycle og spændingen er modsat, kan du tjekke (eller krydstjekke) afkrydsningsfeltet for den tilsvarende stift af STEP LOW og ACTIVE i MACH3 softwaren for at indstille PWM output stiften.

Farve: grøn

Materiale: PCB+plast+metal
