Beskrivelse

Tekniske parametre for effektfordeler:

Ydelse: En til to effektligedeling,

model: PD017020S;

Driftsfrekvens: 1MHZ-700MHz;

Typisk indskudstab: ≤ 0,6dB (eksklusive 3dB allokeringsforhold)



Typisk isolation af grenport: 20dB (typisk værdi)

Faseubalance: ± 2 °

Amplitudubalance: ± 0,1dB

Maksimal bæreeffekt: 33dBm (2W);

Input/output impedans: 50Q;

Interface: SMA (ydre skrue indre hul)

Effektfordeler (forkortet som effektfordeler) er et grundlæggende kredsløb i RF- og mikrobølgekredsløbssystemer. Dette modul dækker et frekvensområde på 1MHz-700MHz, inklusive FM, 325M, 433M og andre typiske clockdistributionsfrekvenspunkter, der opnår effektfordeling. Det kan også bruges som en kombinator og er meget udbredt i clockdistributions flerkanalsoutput og mellemfrekvenssignaldeling. Modulet har et lavt indskudstab og en høj isolationsstruktur, som er kompakt og let at integrere med andre enheder

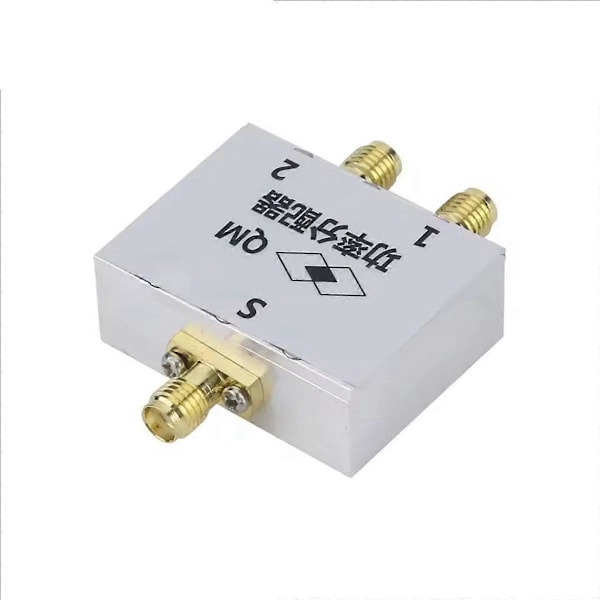

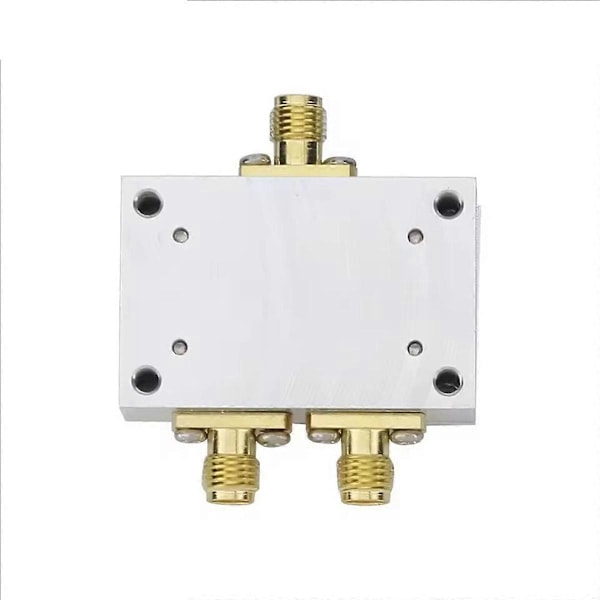

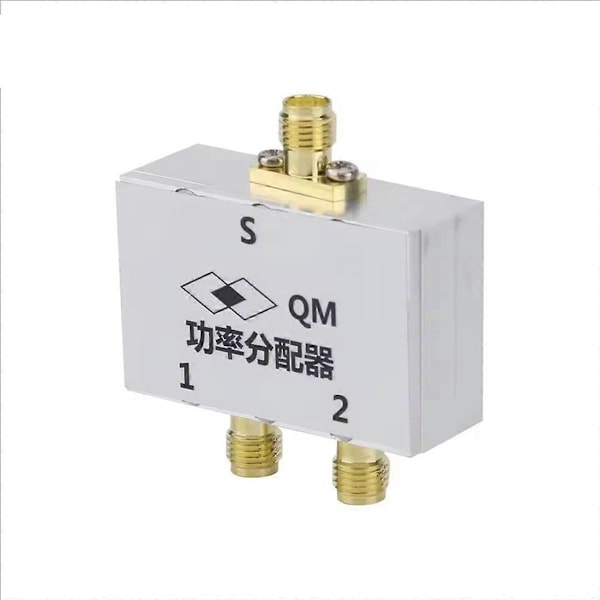

Farve: Som vist

Materiale: CNC



Pakkeindhold:

1 * RF Effektfordeler



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
