Dette er et meget praktisk 16-kanals analog/digital multipleksing/demultipleksing CD74HC4067 breakout board. Denne chip fungerer som en switch - den forbinder internt en fælles pin (COM i skemaet, på boardet) til en af 16 kanal-pins (Chanxx).
Den kan håndtere digitale og analoge signaler (spændingen må ikke være højere end VCC), og den kan tilsluttes i begge retninger. For at styre den skal du tilslutte de 4 digitale udgange til chippens adressevalgspins (S0-S3) og sende den den binære adresse på den kanal, du ønsker (se datablad for detaljer). Dette giver dig mulighed for at tilslutte op til 16 sensorer til dit system ved hjælp af 5 pins!
Da Mux/Demux også kan håndtere digitale signaler, kan du bruge den til at transmittere TTL-niveau serielle data til flere enheder. Du kan f.eks. bruge den til at forbinde Tx-pinnene på 16 enheder til en Rx-pin på en mikrocontroller. Du kan derefter vælge en af de 16 enheder at lytte til.
Hvis du ønsker tovejskommunikation, kan du tilføje et andet board for at dirigere Tx-linjen fra mikrocontrolleren til Rx-linjen på de 16 enheder. Ved at bruge flere boards kan du oprette lignende arrangementer for I2C, SPI, ETC.
Den interne switch er tovejs, understøtter spænding mellem jord og Vcc, har lav \"On\" modstand og lav \"OFF\" lækage og udfører \"Break Before Make\" switching for at forhindre crosstalk. Boardet bryder også chippens \"Enable\" pin ud, som, når den er høj, fuldstændig vil afbryde den fælles pin (alle switches \"Off\").

Beskrivelse:
1. Produktnavn: CD74HC4067 Højhastigheds CMOS Analog Multiplexer 16-kanals Analog Multiplexer
2. Funktion: 16-kanals analog signal switch ved hjælp af CD74HC4067
3. Analog signal input: C0-C15 16 kanaler

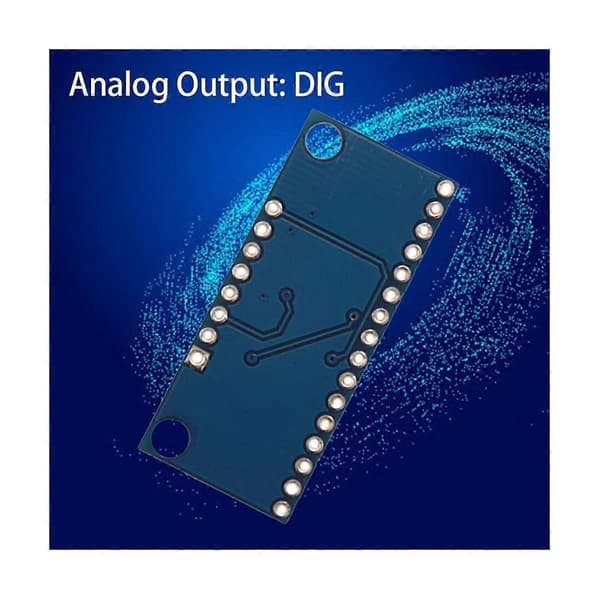

4. Analog output: DIG
5. Kanal kontrol: S0-S3
6. Materiale: PCB
7. Størrelse: 4,2 x 2,1 cm
8. Farve: Blå

Pakkeindhold:

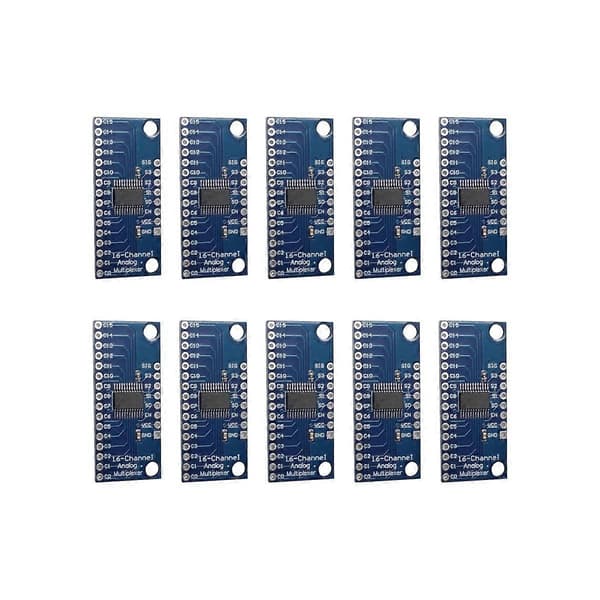

10 x Kanal Analog Multiplexer

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
