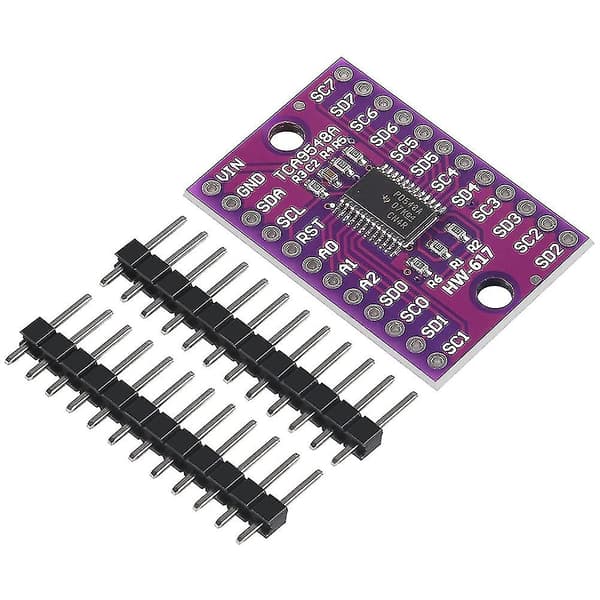

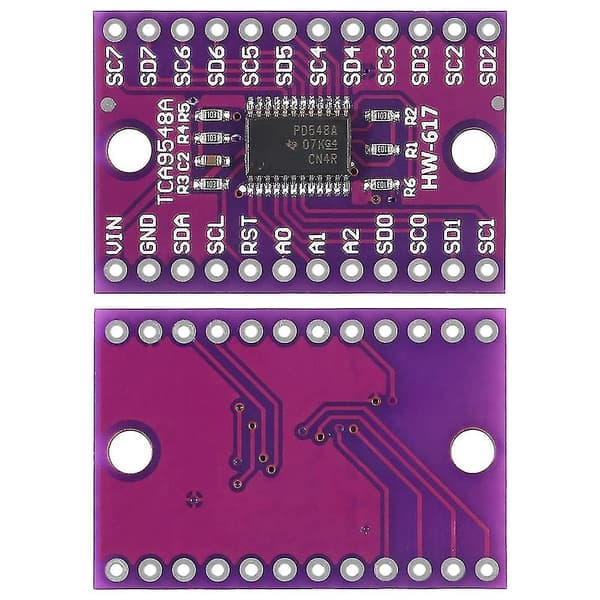

TCA9548A-adapteren er forbundet til en I2C-enhed med flere adresser på den samme I2C-port på hovedkontrolkortet for normal kommunikation og brug. Der er 8 I2C-grænseflader på en expander, og der er otte tovejs-switche, der kan styres af I2C-bussen. Dette betyder, at efter at 1 expander er overført, kan 8 adresser tilsluttes den samme I2C-port. Når 8-kanals udvidelseskort-enheden også bruges normalt, er standardadressen for denne expander 0x70, adressen kan ændres og kan indstilles inden for 0x70~0x77 efter dine behov. I , 8 expandere kan kaskadekobles i adressen 0x70~0x77, og hver expander kan tilslutte 8 enheder med samme adresse. Dette realiserer den samme I2C-port og tilslutter 64 enheder med samme adresse og bruger normalt. Udvidelseskort TCA9548A kompatibelt med IIC-bussen og systemstyringsbussen (SMBus), aktiv lav nulstillingsindgang, understøttelse af hot-plugging, lav standby-strøm, ingen under opstart, understøttelse af spændinger mellem 1,8V, 2,5V, 3,3V og 5V busser Niveauskift, TCA9548A I2C IIC multiplexer breakout-kort afhængigt af indholdet af de programmerbare kontrolregistre, kan enhver enkelt SCn/SDn-kanal eller kombination af kanaler. Når en timeout eller anden fejlbehæftet handling opstår, kan systemmasteren nulstille TCA9548A ved at påstå /RESET-indgangen lav. På samme måde fjerner en power-on-reset alle kanaler og initialiserer I2C/SMBus-tilstandsmaskinen. Nulstilling og initialisering kan også opnås ved at påstå /RESET, og der er ingen grund til at slukke for delen. Switchen har en drejefunktion, så VCC-stifterne kan bruges til at begrænse den maksimale høje spænding gennem TCA9548A. CJMCU- 9548 TCA9548 begrænser den maksimale høje spænding tillader forskellige busspændinger at blive brugt på hvert kanalpar, så 1,8V, 2,5V eller 3,3V-komponenter kan kommunikere med 5V-komponenter uden yderligere beskyttelse, for hver kanal, eksterne pull-up-modstande Enheden trækker busspændingen op til spændingsniveauet. Alle I/O-stifter er 5V tålelige spændinger. Materiale: Plast + Metal farve: Lilla Pakkeindhold: 10 x TCA9548A I2C IIC 8-kanals udvidelseskort Kun ovenstående pakkeindhold, andre er ikke inkluderet. Bemærk: Lys og forskellige skærme kan få farven på varen på billedet til at afvige lidt fra den ægte vare. Den tilladte måling er +/- 1-3cm.
