Generel beskrivelse

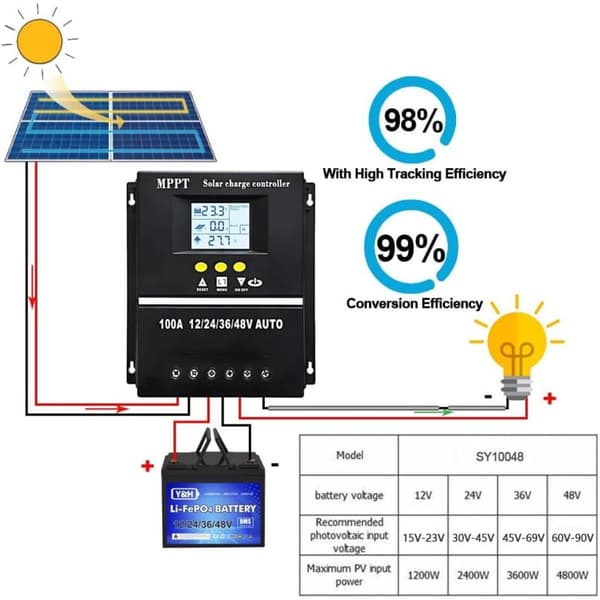

Denne controller er designet til at optimere energieffektiviteten af dit solsystem med høj kvalitet MPPT + PWM solar. Selvom det ikke er en 100% MPPT, er dens sporingseffektivitet imponerende og når op til 99,5%. Den genkender og skifter automatisk spændinger på 12V, 24V, 36V og 48V og har en dobbelt 5V USB-opladningsport.

Tekniske specifikationer

Varetype: Controller til solopladning

Materiale: ABS

Spænding: Kan tilpasses til 12V, 24V, 36V, 48V

Nominel strøm: 100A

Maksimal PV-spænding: 100V

Maksimalt solcelleinput (Voc): 15-25V (12V batteri); 30-50V (24V batteri); 45-75V (36V batteri); 60-100V (48V batteri)

Fotovoltaisk indgangseffekt Maksimum: 1200W (12V batteri); 2400W (24V batteri); 3600W (36V batteri); 4800W (48V batteri)

Kompatibilitet og tilbehør

Kompatibel med opladning af følgende batterier:

Seal

GEL

Flooded

LifePO4

Installation

Følg de medfølgende instruktioner for at sikre korrekt og sikker installation. Sørg for, at systemet er slukket, før installationen påbegyndes.

Betjening

For at bruge controlleren skal du følge disse trin:

Lad aldrig batteriet aflades.

Kontroltilstand for lys: Kontrollen af batteriet starter afladning efter 10 minutter om natten og stopper efter 10 minutter i løbet af dagen.

Kontroltilstand for lys og forsinkelseskontrol: Afladning starter efter en 10-minutters forsinkelse i skumringen og stopper i henhold til en nedtælling.

Kontroltilstand for det generelle: Afladningen opretholdes uden afbrydelse.

Kontroltilstand for det manuelle: Brug knappen '▼' til at kontrollere afladningsstatus.

Kontroltilstand for timingtilstand: Slå afladning til eller fra regelmæssigt.

Testtilstand: Ligner kontroltilstandene for belysning, men med en reduceret forsinkelse.

Lavspændingsbeskyttelse: Kontrollen aflades i tilfælde af for lav spænding.

Anden information

Controlleren er udstyret med en multifunktionel LCD-skærm med baggrundsbelysning, der viser uret og giver adgang til 7 forskellige driftstilstande.
