Oversigt: Dette dokument beskriver specifikationen for PZEM-004T AC-kommunikationsmodulet,

modulet bruges hovedsageligt til måling af AC-spænding, strøm, aktiv effekt, frekvens, effektfaktor og aktiv energi, modulet er uden displayfunktion, dataene læses via TTL-interfacet.

PZEM-004T-10A: Måleområde 10A (indbygget shunt)

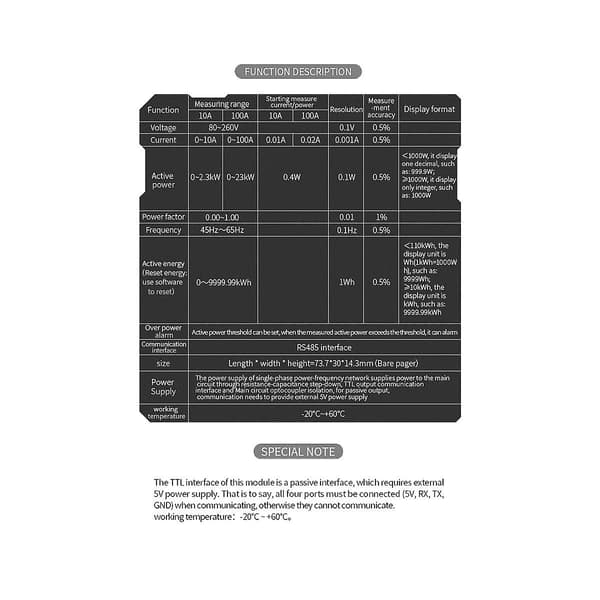

Funktionsbeskrivelse

1.1 Spænding

1.1.1 Måleområde: 80~260V

1.1.2 Opløsning: 0,1V

1.1.3 Målenøjagtighed: 0,5%

1.2 Strøm

1.2.1 Måleområde: 0~10A(PZEM-004T-10A)

1.2.2 Startstrømsmåling: 0,01A(PZEM-004T-10A)

1.2.3 Opløsning: 0,001A

1.2.4 Målenøjagtighed: 0,5%

1.3 Aktiv effekt

1.3.1 Måleområde: 0~2,3kW(PZEM-004T-10A)

1.3.2 Startmåleeffekt: 0,4W

1.3.3 Opløsning: 0,1W

1.3.4 Visningsformat:

Under 1000W vises der et decimal, f.eks.: 999,9W

1000W, vises kun heltal, f.eks.: 1000W

1.3.5 Målenøjagtighed: 0,5%

1.4 Effektfaktor

1.4.1 Måleområde: 0,00~1,00

1.4.2 Opløsning: 0,01

1.4.3 Målenøjagtighed: 1%

1.5 Frekvens

1.5.1 Måleområde: 45Hz~65Hz

1.5.2 Opløsning: 0,1Hz

1.5.3 Målenøjagtighed: 0,5%

Materiale: Plast

Farve: Transparent blå



Pakkens indhold:

1 x Digital multifunktionsmåler



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3cm.
