Mini chips 8-bit microcontroller PIC16F648A som kernen i den højtydende 1.2GHz frekvensmåler. Indbygget frekvensreference ved hjælp af temperaturkompenseret spændingsstyret krystaloscillator (2.5 ppm -TCXO).

Dobbelt IF-design, IF og add / subtract-tilstand kan forudindstilles individuelt. LCD0802 LCD-skærm, op til 7 cifre kan vises, frekvensværdien er ugyldig nul automatisk blanking.

Anti-power reverse design, lav-effekt batteridrevne programmer. Dobbelt-knap kontrol, god man-maskine interface. Indstillingerne gemmes automatisk, boot direkte opkald.



Gate tid: 0.64 sek

Måleområde: 1 MHz til 1.2 GHz

Målenøjagtighed: 100Hz

Kanalfølsomhed: (HM8134-2 data)

Testfrekvens (MHz): 5 10 30 60 100 150 200 300 450

Følsomhed (mV RMS): 35 20 10 3 3 4 8 15 12

Testfrekvens (MHz): 500 550 600 700 800 900 1000 1100 1200

Følsomhed (mV RMS): 14 30 65 80 80 35 175 270 310

Driftsspænding: DC-indgang: DC 9V - 12V (omvendt polaritetsbeskyttelse med strømforsyning)

Driftsstrøm: Aktiver baggrundsbelysning: mindre end lig med 55 mA

Display cifre: De højeste 8 cifre vises

IF-indstillinger: IF justerbart minimumstrin på 100 Hz, området fra 0 til 999.9999 MHz, kan indstilles til at øge IF eller reduceret IF-tilstand.

Frekvensreference: Den 13000-MHz temperaturkompenserede spændingsstyrede krystaloscillator (-TCXO) i en 5032-pakke har en frekvensstabilitet på 2.5 ppm.

RF INPUT (målesignalindgang): XH2.54-2P firkantet mundstik

ICSP INPUT (MCU programmeringsinterface): XH2.54-6P pin

POWER INPUT (strømstik): XH2.54-2P firkantet portstik

navn: Frekvensmåler

Farve: Som vist

Materiale: PCB+Plast+Metal



Pakkeindhold:

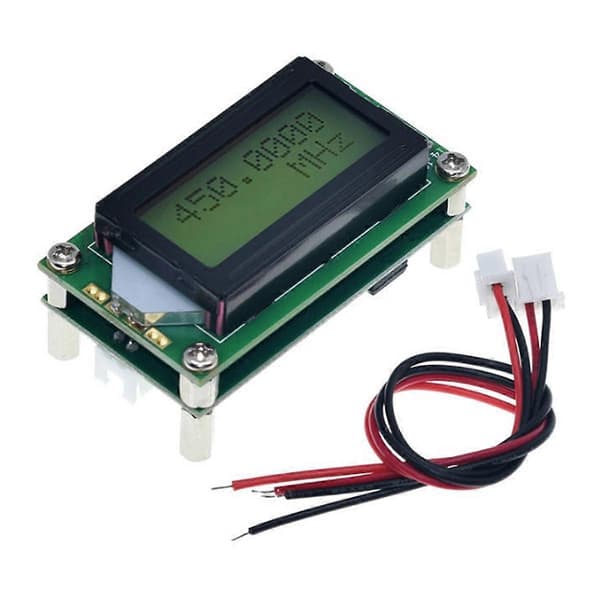

1 x PLJ-0802-E frekvenstællermåler med kabel



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3cm.
