Dobbeltkanals H-bro drivertilstand skaber højere arbejdseffektivitet, L298N som hovedchip, kan drive en 2-faset stepmotor, en 4-faset stepmotor eller to DC-motorer.

For at undgå at beskadige spændingsstabiliseringschippen skal du bruge en ekstern 5V logikforsyning, når du bruger mere end 12V drivspænding.

Brug filterkondensatorer med stor kapacitet og diode med friløbsfunktion, hvilket øger pålideligheden.

Høj arbejdskraft op til 46V, stor strøm kan nå 3A MAX og kontinuerlig strøm er 2A, effekt til 25W.

Filterkapacitans med stor kapacitet, efterstrømsbeskyttelsesdiode, mere stabil og pålidelig.

Specifikation:

Chip: L298N

Logikspænding: 5V

Logikstrøm 0mA-36mA

Maksimal effekt: 25W

Drivspænding: 5V-35V

Drivstrøm: 2A (for hver DC-motor)

Driftstilstand: Dobbelt H-bro driver (kan drive 2 DC-motorer)

Årsag 1: Brug L298N til hovedchip

L298N er en slags højspændings-, højstrømsmotordriverchip. Funktioner som høj arbejdsspænding (maksimal spænding op til 46V), stor udgangsstrøm (øjeblikkelig strøm op til 3A), kontinuerlig arbejdsstrøm 2A og 25W nominel effekt. Har 15 ben som pakke.

To indbyggede H Birdge højspændings- og storstrøms fuldbro-drivere kan bruges til at drive DC-motoren og stepmotoren, relæspolen og så videre.

Chippen kan tilsluttes ekstern detektionsmodstand for at give variationerne til styrekredsløbet.

Ved at bruge L298N-chip til at drive motoren kan chippen drive en stepmotor eller fire-faset stepmotor, og også to DC-motorer. Ved hjælp af standard logikniveaukontrolsignal har den to aktiveringskontrolender. Det tillader eller forbyder enheden at have en logisk strømforsyningsindgang uden påvirkning af indgangssignalet, hvilket får den interne logikkredsløbsdel til at fungere ved lav spænding.

Årsag 2: Bred anvendelse

størrelse: 43 x 43 x 27 mm

Materiale: PCB

farve: rød

Pakkeindhold:

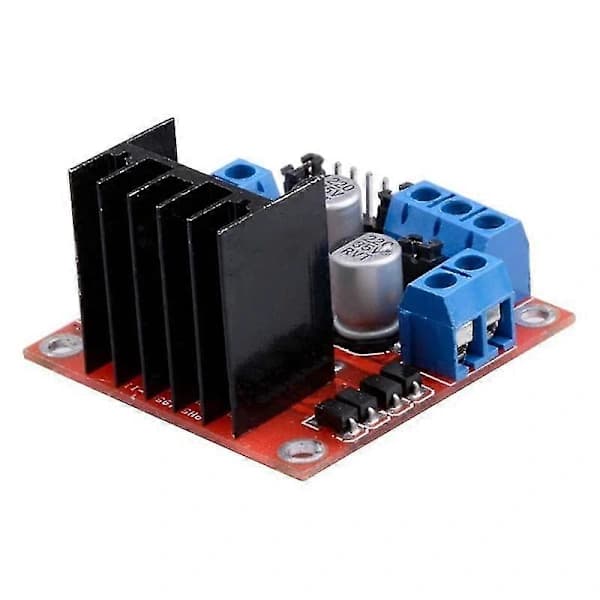

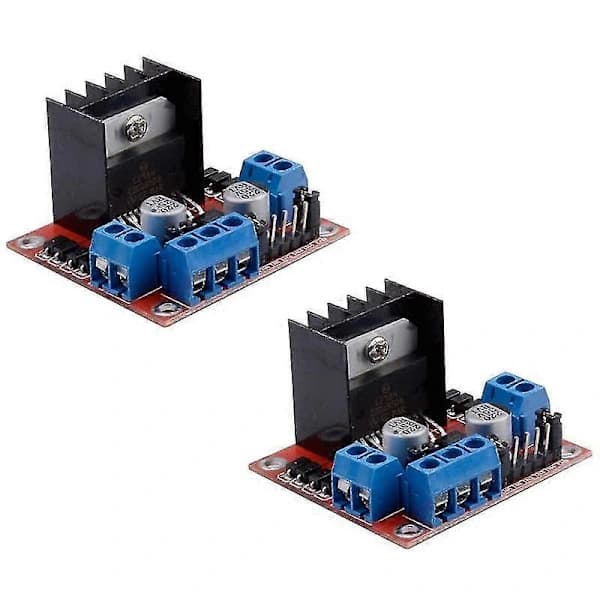

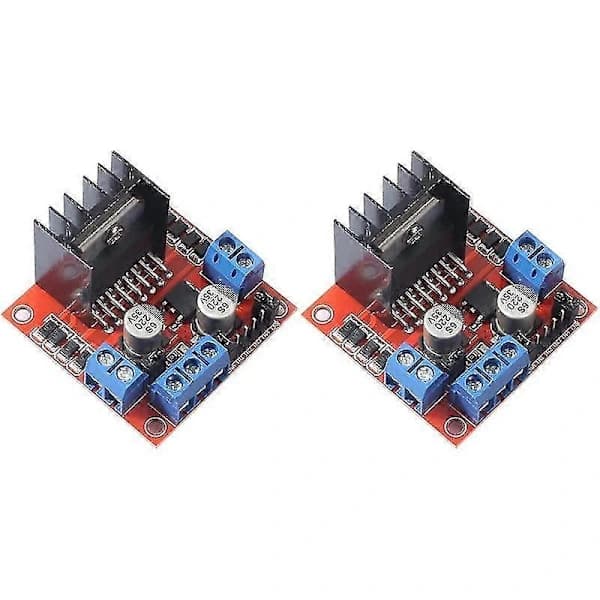

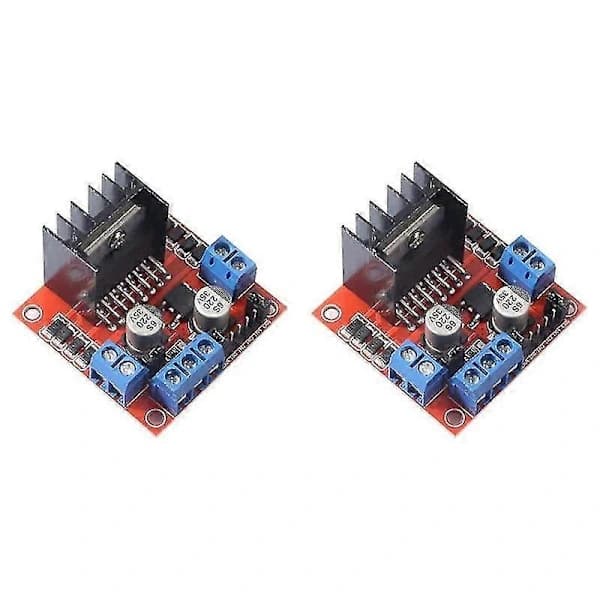

2 x L298N Motordriver Controller Board Modul

Kun ovenstående pakkeindhold, andre er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan få farven på varen på billedet til at afvige lidt fra den virkelige. Den tilladte målefejl er +/- 1-3 cm.
