Beskrivelse:

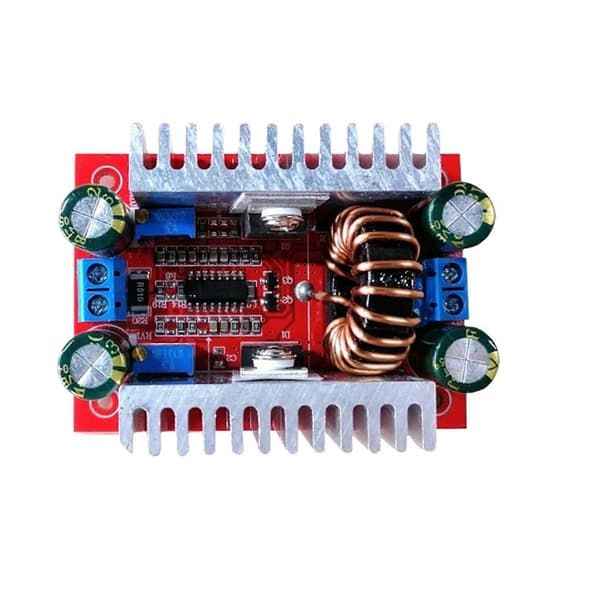

400W 15A DC-DC Strømomformer Boost Modul Step-up Konstant Strømforsyningsmodul 8.5V-50V til 10V-60V LED Boost Modul



Funktioner:



Dette er et fantastisk 400W DC til DC step-up strømforsyningsmodul til elektrisk udstyr, digitale produkter, bærbar computer osv.



Indgang og udgang er designet med skrueterminaler for praktisk ledningsforbindelse og afbrydelse.



Høj effektivitet, den maksimale konverteringseffektivitet kan være 96%, og effektiviteten er relateret til indgangs-/udgangsspænding, strøm og spændingsforskel.

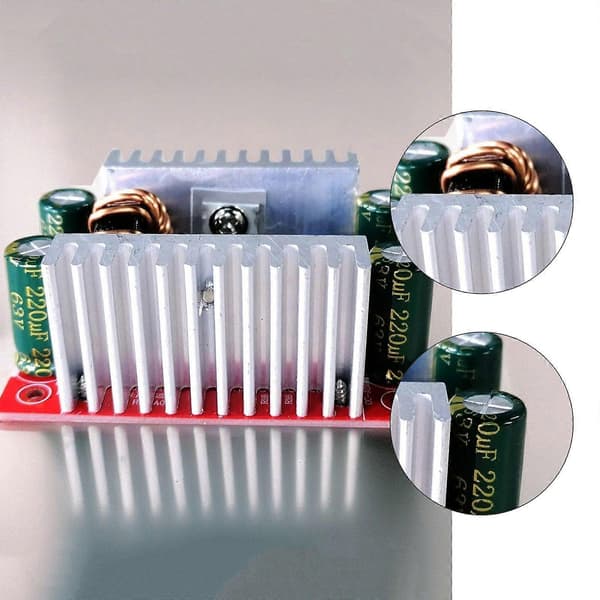

Der er 2 køleplader, der sikrer en bedre varmeafledning.



Det kan også bruges som driver til højeffekt LED-lys eller spændingsregulator til solpaneler.



Specifikationer:



Type: Ikke-isoleret boost modul



Indgangsspænding: DC8.5V til 50V



Udgangsspænding: DC10V til 60V (kontinuerligt justerbar, standard 19V)



Maks. Indgangsstrøm: 15A (forbedre varmeafledningen, hvis mere end 8A)



Maks. Udgangsstrøm: 12A (relateret til indgangs- og udgangsspændingsforskellen, jo større spændingsforskel, jo mindre udgangsstrøm vil der være. Forbedre varmeafledningen, når strømmen er over 7A)



Hvile Strøm: 10mA (vil stige, når der konverteres 12V til 20V)



Konstant Strømområde: 0.2A til 12A



Udgangseffekt = Indgangsspænding*Strøm



Driftstemperatur: -40 til 85 (hvis temperaturen er for høj, skal du forbedre varmeafledningen)



Frekvens: 150KHz



Maks. Konverteringseffektivitet: 96% (Effektiviteten er relateret til indgangs-/udgangsspænding, strøm og spændingsforskel)



Overstrømsbeskyttelse: Ja (hvis indgangsstrømmen er mere end 15A, vil den automatisk reducere udgangsspændingen)



Omvendt Indgangsbeskyttelse: Nej



Størrelse: 67 x 48 x 28mm / 2.63 x 1.89 x 1.1"(LxBxH)



Enkelt Modul Vægt: 60g



Justering af Udgangsspænding/Strøm:



1. Juster "CV-ADJ" potentiometeret med uret for at reducere spændingen, mod uret for at øge spændingen.



2. Juster "CC-ADJ" potentiometeret mod uret ca. 30 omgange for at minimere udgangsstrømmen, før du tilslutter belastningen (med uret for at øge strømmen, mod uret for at reducere strømmen). Juster derefter "CC-ADJ" med uret til den strømværdi, du har brug for. Hvis du bruger modulet til batteriopladning, skal du tilslutte udgangen, efter at batteriet er helt afladet. Fordi jo mere energi der er tilbage i batteriet, jo mindre ladestrøm vil der være.



Pakken Indeholder:



2 X Konverter Boost Modul
