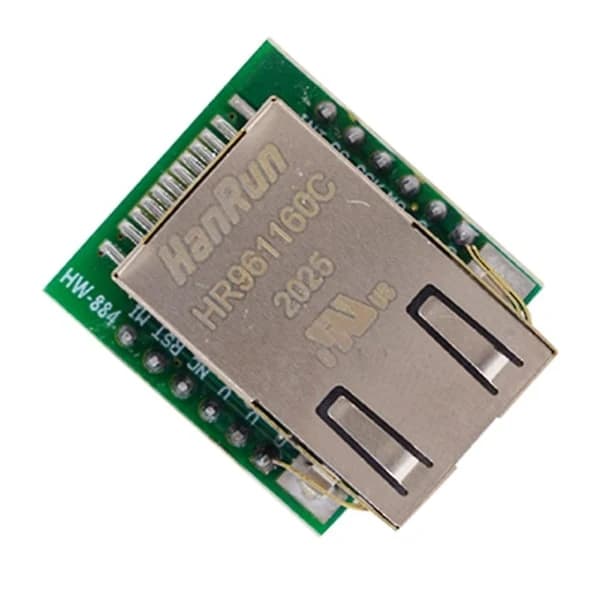

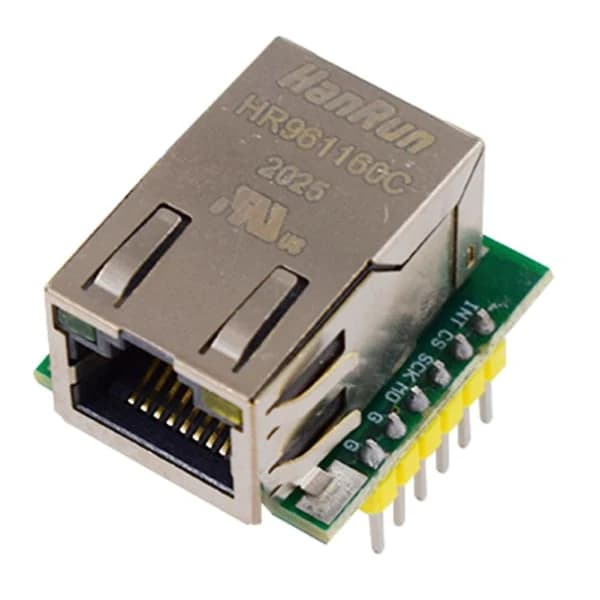

\"-ES1 er et Ethernet-modul med SPI-interface, interface-niveauet er 3,3V TTL-niveau, forsyningsspændingen er +3,3V, strømmen er ikke mindre end 200mA, spændingen er kontinuerligt stabil +3,3V, og stifterne er kompatible med Wiznets WIZ820io-modul.

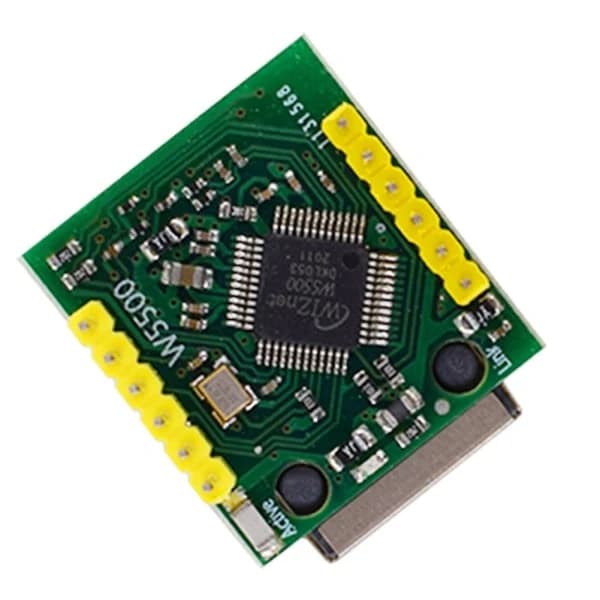

-ES1 indlejrer Wiznets W5500-chip, bruger hardwarebaserede gates til at implementere transportlaget og netværkslaget i /IP-protokolstakken (som: , UDP, ICMP, IPv4, , IGMP, PPPoE og andre protokoller), og integrerer datalinklaget, laget og 32K byte on-chip RAM bruges som datamodtagnings- og sendebuffer.
Gør at computerens hovedkontrolchip kun behøver at udføre behandlingsopgaven for /IP-applikationslagets kontrolinformation. Dette sparer kraftigt computerens arbejdsbelastning for datareplikering, protokolbehandling og afbrydelsesbehandling, og forbedrer systemudnyttelsen og pålideligheden.
Under drift kan brugere bruge W5500 som en ekstern RAM for MCU omtrent. Det eksterne interface for W5500 er en universel 80MHz højhastigheds-SPI, som er tilgængelig for forskellige platforme for at udvide højhastigheds-Ethernet-løsninger.
Størrelse:26x24x17mm
Materiale:PCB
Farve:Som vist
Pakkeindhold:

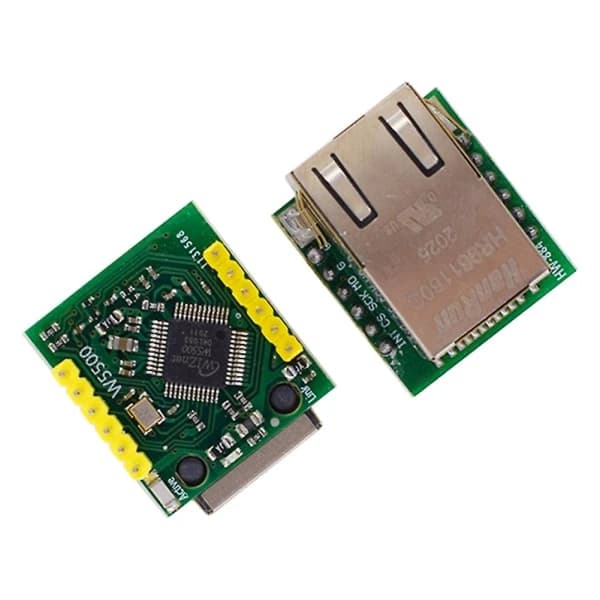

2 x Modul
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lys og forskellige skærme kan medføre, at farven på elementet på billedet afviger lidt fra den ægte vare. Den tilladte målefejl er +/- 1-3 cm.\"
