Start-potentiometeret er startpunktet 200v, når det er indstillet halvvejs.
Softstart-potentiometeret har en maksimal varighed på 30 sekunder, hvilket svarer til hele 380v.
For eksempel: alt justeret til minimumstid: startspænding 0V, softstart 0 sekunder (0 sekunder anbefales ikke)
Strømforsyning 220v, fuldt justeret til halvdelen, start 55v, softstart-tid på ca. 22 sekunder
Strømforsyning 380v, fuldt justeret til halvdelen, start 95v, softstart-tid på ca. 22 sekunder
Strømforsyning 220v, fuldt justeret til maksimum, start 110v til 220v, softstart-tid på ca. 15 sekunder
Strømforsyning 380v, fuldt justeret til maksimum, start 190v til 380v, softstart-tid på 15 sekunder
Generel anbefaling for valgmargin: SSR-60WA-R til 2,2kw.
Dette produkt bruges ofte til motorer med følgende spændinger:
220V ... (50Hz, 60Hz).
230V ... (50Hz, 60Hz).
240V ... (50Hz, 60Hz).
De ovennævnte tre spændinger er universelle for dette produkt.
Anvendelsesområde for enkeltfaset 220V softstart-modul:
Petroleum, kemi, brand, byggeri, metallurgi, byggematerialer, minedrift, miljøbeskyttelse og andre felter.
Blæsere, pumper, transportbånd, kuglemøller, bilvaskemaskiner, transportører og kompressorer.
Det er en ideel erstatning for traditionel stjerne/trekant-omkobling, autotransformator-start, magnetisk kontrol-start, inverter og andre nedtrapnings-startenheder.

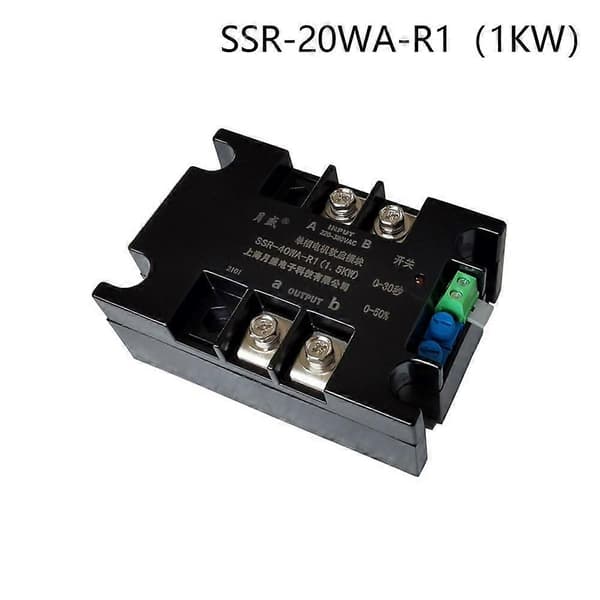

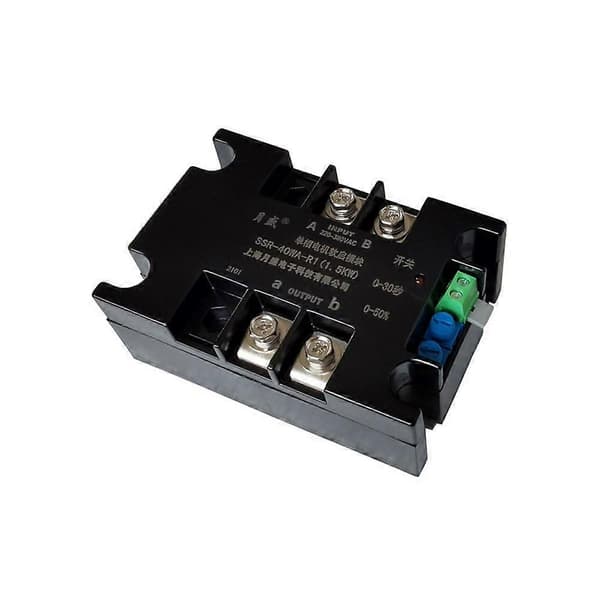

220V enkeltfaset motor softstart-modul (motor konverteringsmetode)
Model:
SSR-20WA-R1 (1kw)
SSR-40WA-R1 (1,5kw)
SSR-60WA-R1 (2kw)
SSR-100WA-R1 (4kw)
SSR-150WA-R1 (6kw)
SSR-200WA-R1 (8kw)
I henhold til den faktiske arbejdsstrøm 5 gange: effekt ÷ spænding × 5
Eksempel:
Din motor er 8000w effekt ÷ 220v spænding × 5 = (181,81WA bør vælge 200WA) bør vælge den parameter, der er tættest på modellen.
Vores softstart er universel for motoren, uanset om motoren har en kondensator eller ej.
Hvis din motor arbejder i lang tid, skal motoren over 2000W være udstyret med en køleplade.
Enkeltfaset motor sammenlignet med startermodul
Spændingskompatibilitet:
(220V + 0V = enkeltfaset 220V, AC)
(230V + 0V = enkeltfaset 230V, AC)
(240V + 0V = enkeltfaset 240V, AC)
(220V + 220V = tofaset 380V--400V, AC)
Frekvens: 50Hz, 60Hz
Softstart-tiden er justerbar mellem 0-30 sekunder (softstart-tid refererer til hele processen 0-220V, 0-380V)
Juster langsomt startspændingen fra 0-50% til nominel spænding (220-380V)
Der er to måder at bruge den på:
1. Efter at have lukket kontakten, vil hovedstrømmen blive aktiveret og starte softstart.
2. Brug kontakten til at styre, luk softstart for at starte, åbn for at stoppe.
Softstart-modulet har 2 programmer:
1.SSR-40WA-R1 har softstart og ingen softstop.
2.SSR-40WA-R2 har softstart og softstop-funktioner (start lige så mange V som stop V)
Bemærk:
1. Tilfør ikke spænding til kontakten.
Bemærk:
1. Brug ikke et multimeter på belastningssiden for at bedømme produktets kvalitet!
2. Med forbehold for felttest.
Arbejdsmiljø temperaturområde -25°C~60°C
