Funktioner:

Splinterny og høj kvalitet

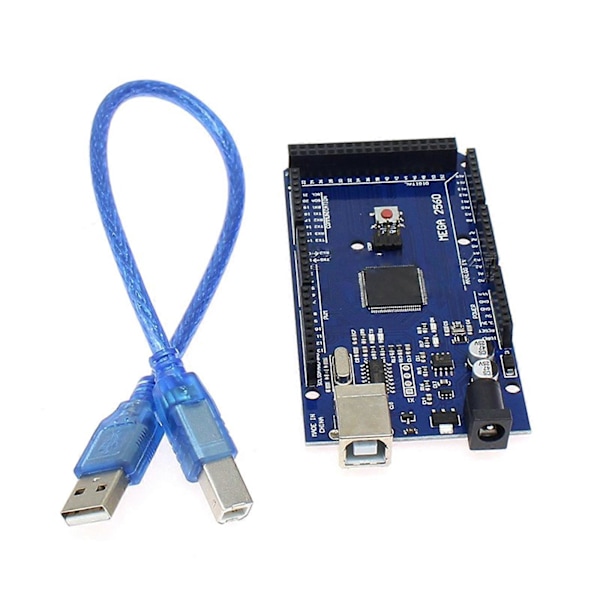

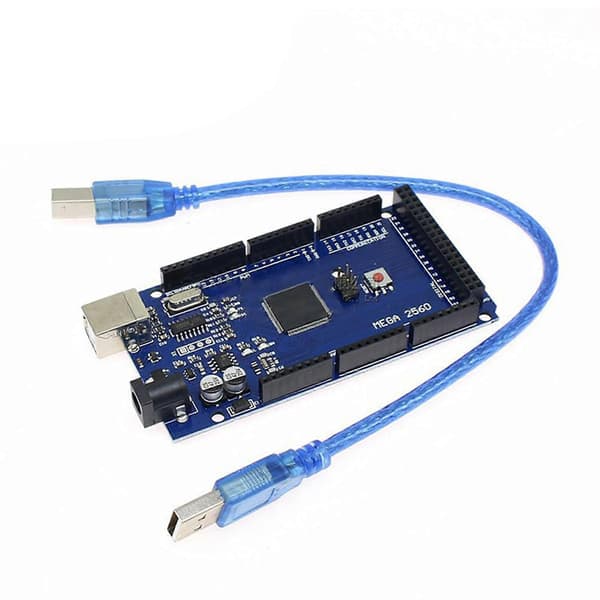

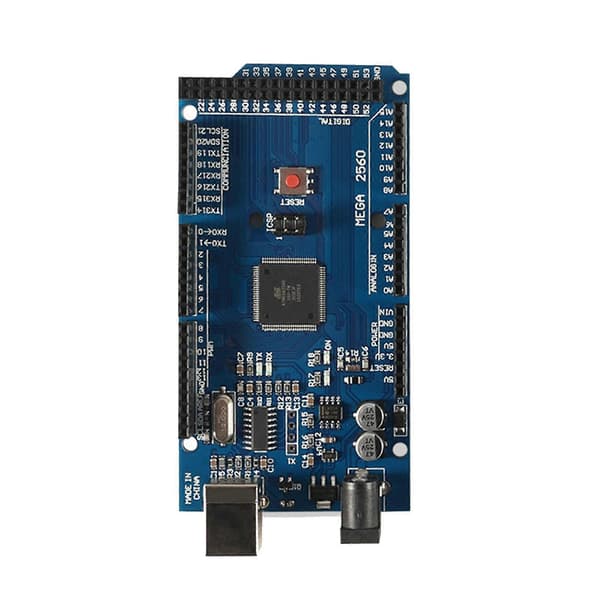

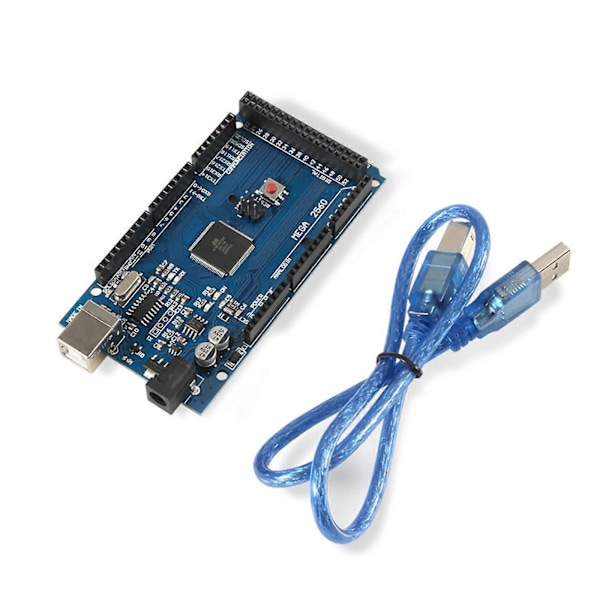

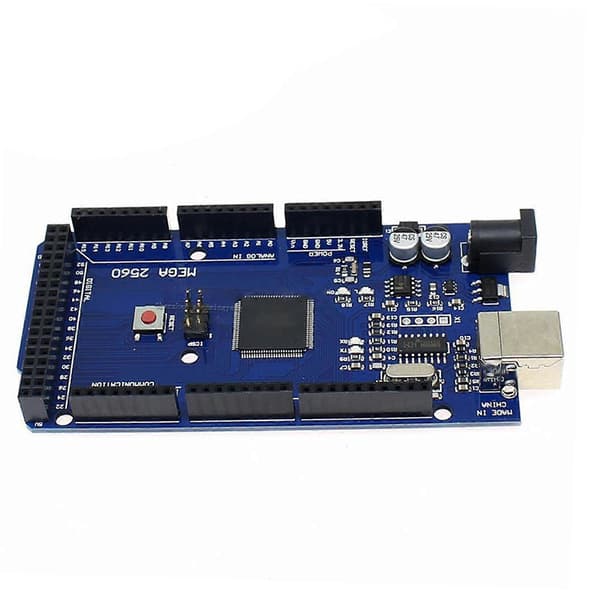

Indbygget version af Mega2560 /ATmega2560, til Mega2560 board.

Bygget på Atmel ATmega2560 microcontroller og USB-UART interface chip CH340G.

Board har en kompakt størrelse på 12x8x3cm/4.72x3.15x1.18in. Det er en god løsning til at lave dit endelige projekt på et lodde proto-board.

Board for funktionalitet svarende til Mega2560. Det er et indbygget board, men det samme stabilt, og bruger de originale chips ATmega2560 (16 MHz).

Boardet bruger chippen CH340G som konverter UART-USB. Når du arbejder i frekvensen 12Mhz, giver det et stabilt resultat af dataudveksling (kræver installation af drivere på computeren).

Du kan forsyne boardet med strøm via Micro USB-stikket eller til strømstikbenene. Spændingsregulatoren (LDO) kan håndtere indgående spænding fra 6V til 9V (peak 18V) for DC. Udgangsstrøm for 5V - ca. 800mA, for 3.3V - ca. 800mA



Pakken indeholder:

Prototype PCB, Terminal Blocks, Female Header Sockets



Specifikationer:

CH340G erstatter ATega16U2

Microcontroller: ATmega2560

Driftsspænding: 5V

Indgangsspænding (anbefalet): 7-12V

Indgangsspænding (grænser): 6-20V

Digital I/O Pins: 54 (hvoraf 15 giver PWM-udgang)

Analog Input Pins: 16

for DC Strøm pr. I/O Pin: 40 mA

for DC Strøm for 3.3V Pin: 50 mA

Flash Memory: 256 KB, hvoraf 8 KB bruges af bootloader

SRAM: 8 KB

EEPROM: 4 KB

Clock Speed: 16 MHz

Størrelse: ca. 12x8x3cm/4.72x3.15x1.18in.



bemærk:

På grund af den forskellige skærm og lyseffekt kan den faktiske farve på varen være lidt anderledes end den farve, der vises på billederne. Tak skal du have!

Tillad venligst 1-3 mm måleafvigelse på grund af manuel måling.
