Praktisk, hurtig og nem
Til DTL, TTL og CMOS
Høj frekvensrespons
Øjeblikkelig indikation
Pulshukommelsesfunktion

Sådan bruges den:

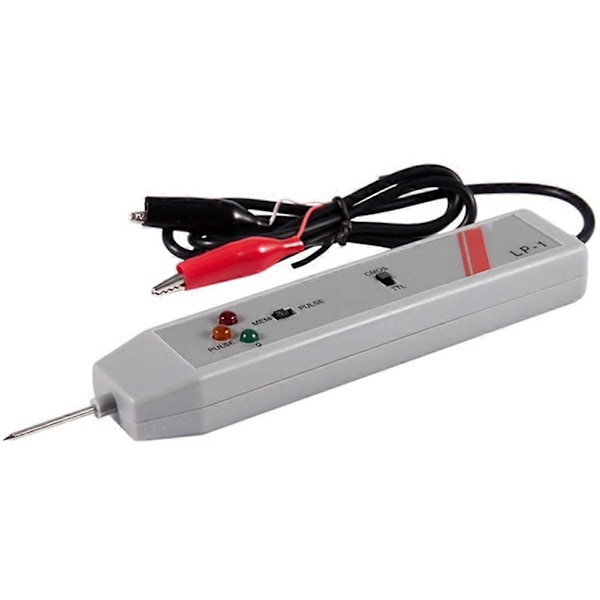

1. Tilslut RØD klemme til + terminal og SORT klemme til - terminal på strømkilden til det kredsløb, der testes. Forsyningsspændingen må ikke overstige 18V DC
2. For TTL og DTL skal du indstille den øverste vælgerkontakt til siden markeret \"TIL\"

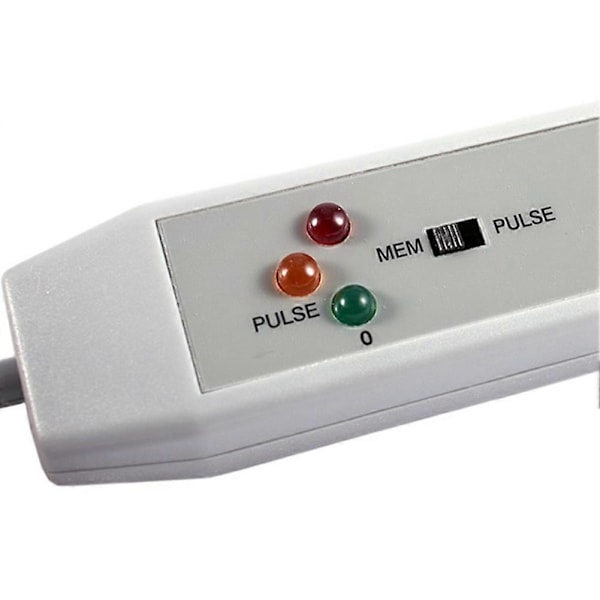

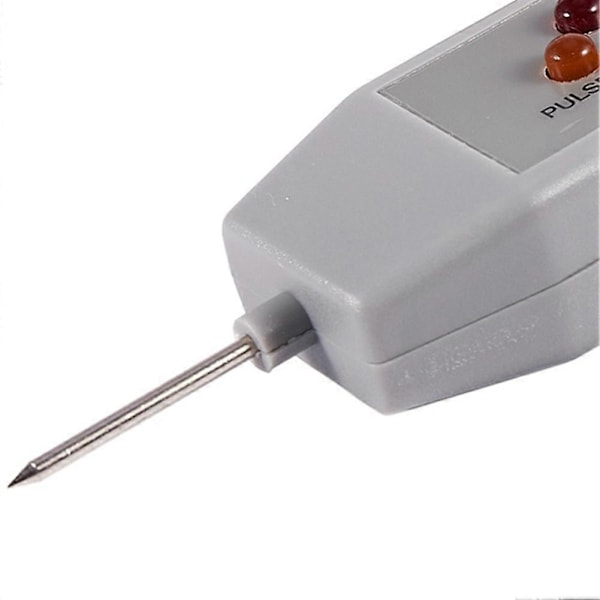

For CMOS skal du indstille den øverste vælgerkontakt til siden markeret \"CMOS\", kontakt probenålen til det punkt, der skal testes. LED'erne vil indikere dens logiske tilstande:
A. ALLE LED'er SLUKKET - Høj impedans
B. RØD LED TÆNDT - Høj tilstand (1)
C. Grøn LED TÆNDT - Lav tilstand (0)
D. Orange LED TÆNDT - Puls
3. For at detektere og gemme puls- eller niveauovergange skal du først indstille den nederste vælgerkontakt til siden markeret \"PULSE\". Kontakt probenålen til det punkt, der skal testes. LED'erne vil indikere dens grundlæggende tilstand. Indstil derefter den nederste vælgerkontakt til siden markeret \"\". Den orange LED lyser, når en puls- eller niveauovergang detekteres. Pulsretningen, sammenlignet med den grundlæggende tilstand, kan bestemmes. Efter brug skal du nulstille logikproben ved at indstille den nederste vælgerkontakt tilbage til siden markeret \"PULSE\"
Farve: hvid
Materiale: plast
Størrelse: 14 x 3 cm

Pakkeindhold:
2 x Logikprobe

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lys og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm..peris
