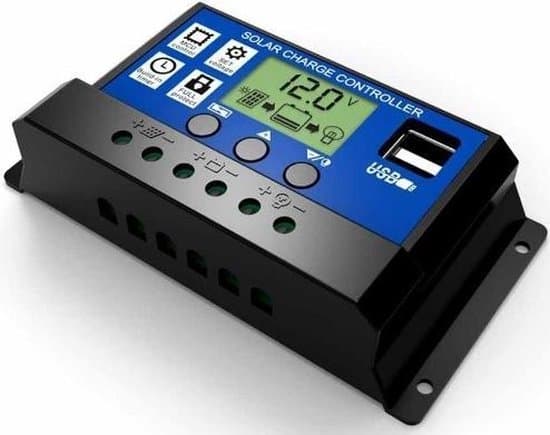

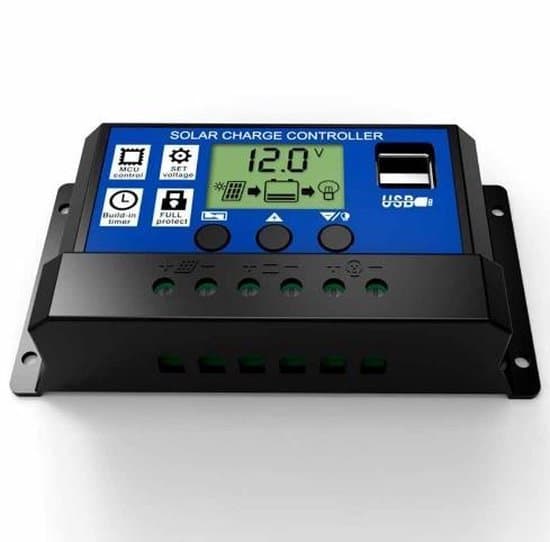

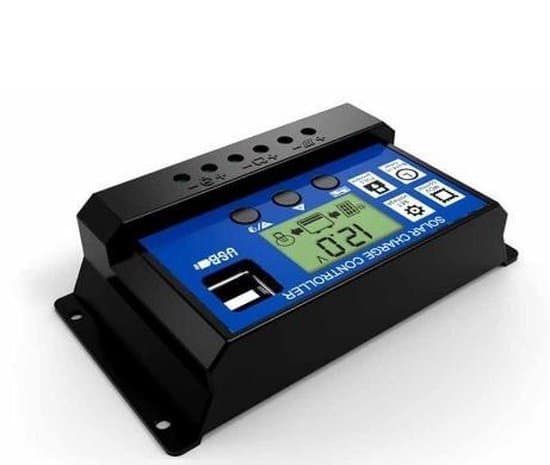

Denne controller er en intelligent, multifunktionel solcelleopladnings- og afladningsregulator. Den har et fast LCD-display med en meget brugervenlig grænseflade; forskellige kontrolparametre kan fleksibelt justeres for fuldt ud at opfylde dine specifikke applikationskrav.

PRODUKTFUNKTIONER
1. Indbygget industriel mikrocontroller.

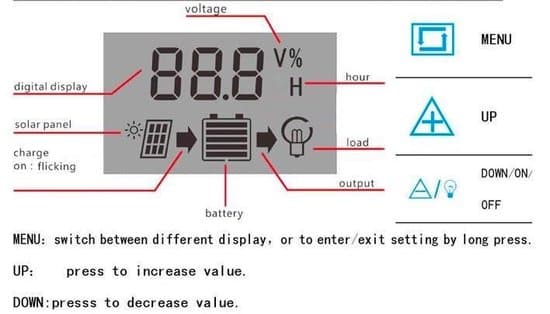

2. Stor LCD-skærm; alle parametre er justerbare.

3. Komplet 4-trins PWM-opladningsstyring.

4. Indbygget kortslutningsbeskyttelse, åben kredsløbsbeskyttelse, omvendt polaritetsbeskyttelse og overbelastningsbeskyttelse.

5. Dobbelt MOSFET omvendt strømbeskyttelse; lav varmeudvikling.

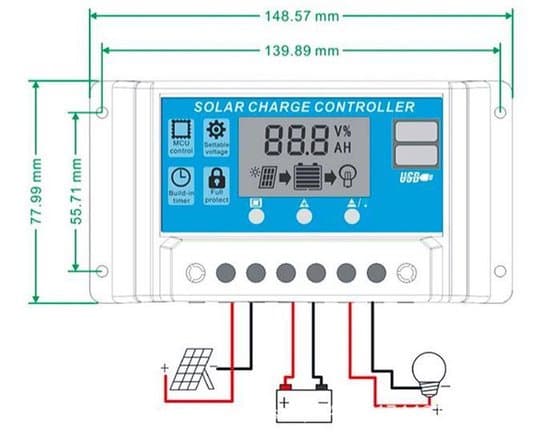

SYSTEMTILSLUTNING

1. Tilslut batteriet til opladningsregulatoren – positiv og negativ.
2. Tilslut solcellemodulet til regulatoren – positiv og negativ.
3. Tilslut belastningen til opladningsregulatoren – positiv og negativ.
Omvendt rækkefølge ved afinstallation!
Forkert tilslutningssekvens kan beskadige regulatoren!
Specifikationer:
MODEL: CY1230
Batterispænding: 12V/24V Auto
Opladningsstrøm: 30A
Afladningsstrøm: 30A
Max. solcelleindgang: 50V (til 24V batteri) / 25V (til 12V batteri)
Udligning: 14.4V (Forseglet) / 14.2V (Gel) / 14.6V (Vådt) – x2 til 24V systemer.

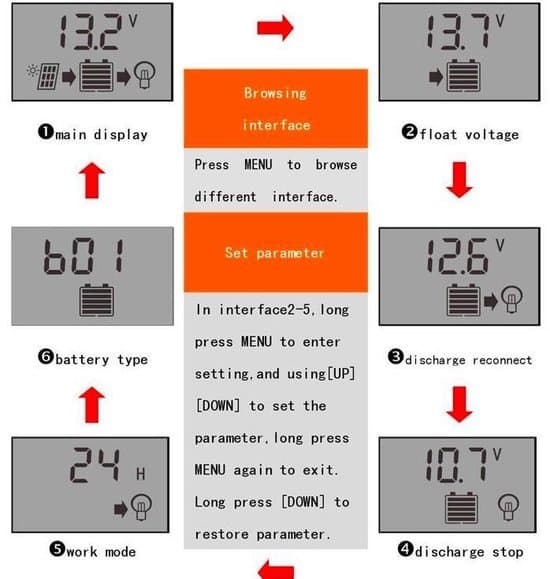

Flydende opladning: 13.7V (standard, justerbar) – x2 til 24V systemer.
Afladningsstop: 10.7V (standard, justerbar) – x2 til 24V systemer. Genopladning: 12.6V (standard, justerbar) – x2, ved brug af et 24V system.
USB-udgang: 5V / 3A
Selvforbrug: <10mA
Driftstemperatur:
-35°C ~ +60°C
