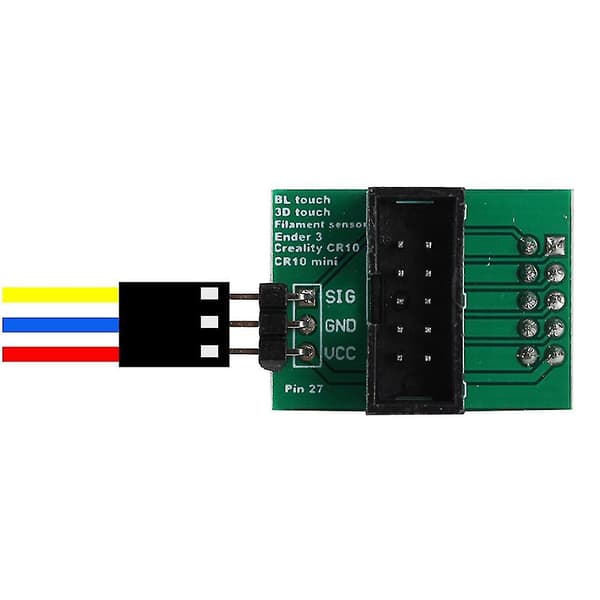

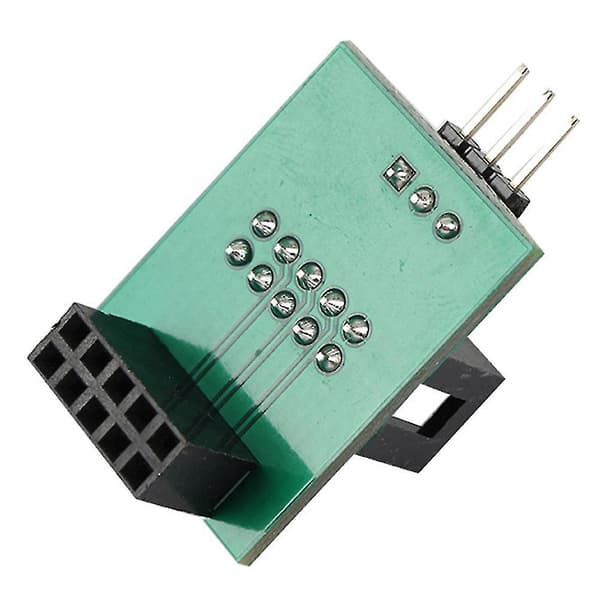

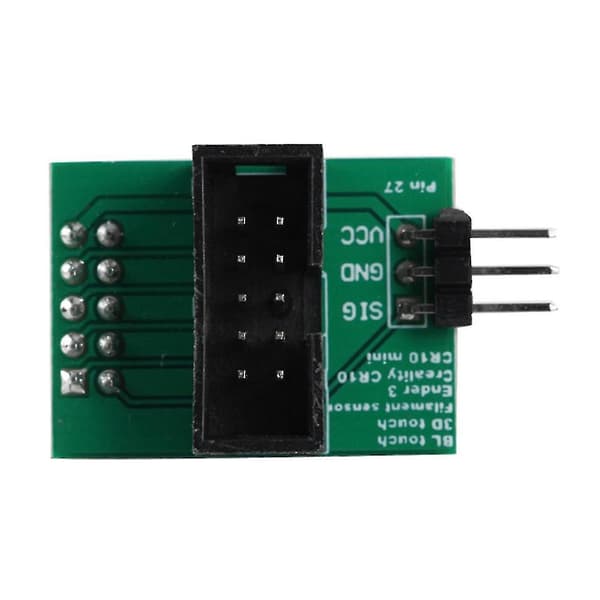

Forbedret design med strømkanaler
Med denne adapter skal ingen kabler klippes! Tilslut blot denne mellem dit kort og dit kabel, tilslut de 3 bltouch-kabler og opgrader din firmware.

Kompatibel med:
3
3 Pro
5
-10 Mini
-10
Inkompatibel med:
ANet A8
2
4
-8
du tilslutter BLTouchs 3 ben i henhold til markeringen på kortet.
Du skal have en Bootloader flashet til dit 3-kort for at kunne bruge dette. Support til dette ydes ikke.
Bemærk venligst:
Pin 27-kortet gør installationen af en bltouch eller filamentsensor hurtig og nem. Normalt skulle du klippe båndkablet og lodde ind i pin 27, men med kortet er det plug and play (efter firmwareopdatering).
Sørg for at kontrollere din kabelkonfiguration på din bltouch eller filamentsensor. De nye bltouch-sensorer skal tilsluttes direkte til kortet uden at fjerne stifterne fra stikket.
Venstre til højre: Brun-Jord, Rød-5v, Gul/Orange-Signal
Frakobl LCD-båndkablet ext1 på kontrolkortet
Tilslut Ext1 til pin 27-kortet
Tilslut bltouch til de 3 ben på pin 27-kortet. Venstre til højre: Brun-Jord, Rød-5v, Gul-Signal

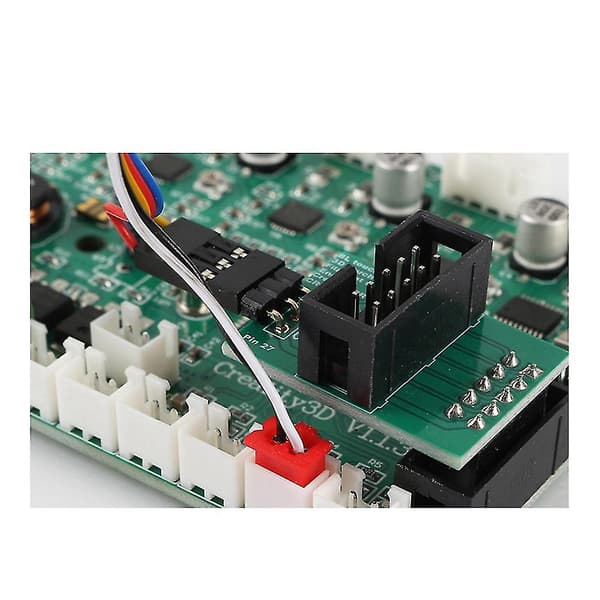

Tilslut pin27 til hovedkortet. Sørg for at justere stiftkontakterne fra pin 27 til hovedkortet.
Farve: Som vist
Materiale: PC+Metal

Pakkens indhold:
2 x pin 27-kortadapterkort

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysreflektion og forskellige skærme kan medføre, at farven på varen på billedet afviger lidt fra den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
