forbedret med bredere strømskinner
Med denne adapter behøver du ikke at klippe nogen ledninger!! Tilslut den blot mellem dit kort og dit kabel, fastgør de 3 bltouch-ledninger og opdater din firmware.

Kompatibel med:
3
3 Pro
5
-10 Mini
-10
Ikke kompatibel med:
ANet A8
2
4
-8
Sørg for at forbinde de 3 ben på BLTouch i henhold til mærkningen på kortet.
Du skal have flashet en bootloader på dit 3-kort for at bruge det. Der ydes ingen assistance til dette.
Bemærk:
27-benskortet giver dig mulighed for hurtigt og nemt at installere en bltouch- eller filamentsensor. Normalt ville du skulle klippe kablet og lodde det ind i ben 27, men med kortet er det plug and play. (efter firmwareopdatering) Sørg for at kontrollere din gevindkonfiguration på din bltouch- eller filamentsensor. De nye bltouch-sensorer skal tilsluttes direkte til kortet uden at afbryde stikket.

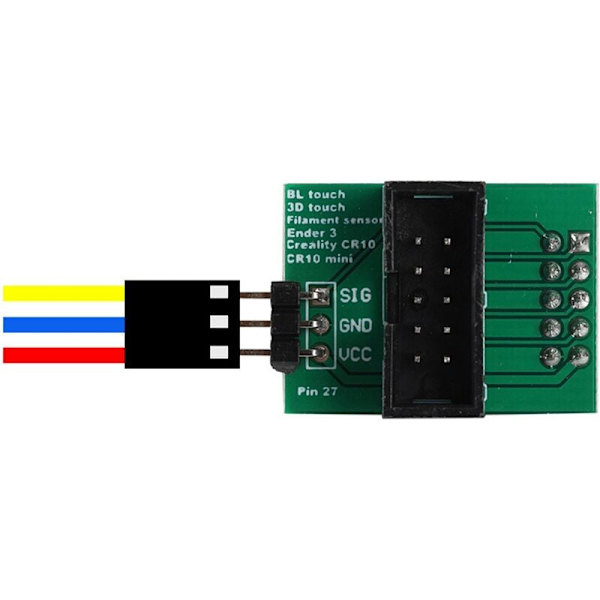

Fra venstre mod højre: brun-jord, rød-5v, gul/orange signal
Frakobl ext1 lcd på kortstyringen
Tilslut Ext1 ben 27
Tilslut bltouch til de 3 ben på kortben 27. Fra venstre mod højre: Brun-jord, rød-5v, gul-signal

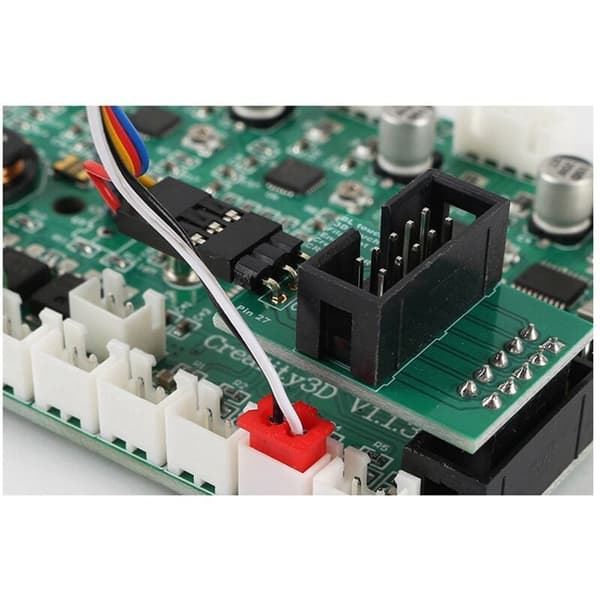

Tilslut bundkortben 27. Sørg for at justere stiftbenene på hovedben 27.
Farve: som vist
Materiale: PC+Metal

Pakkens indhold:

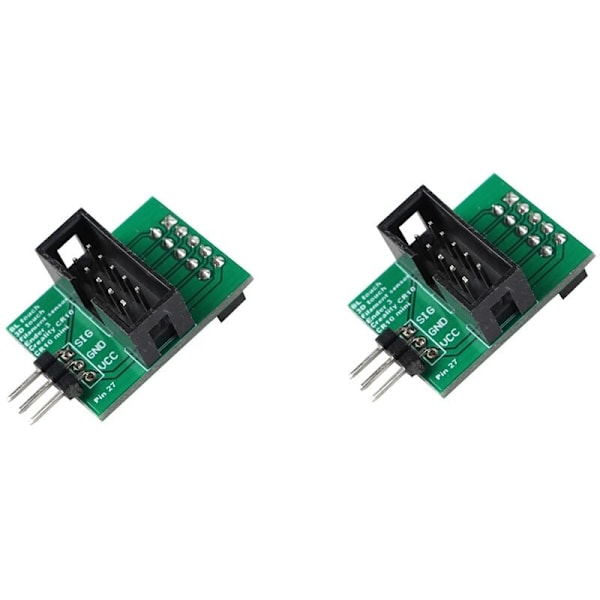

2 x 27-bens adapterkort

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at varens farve på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
