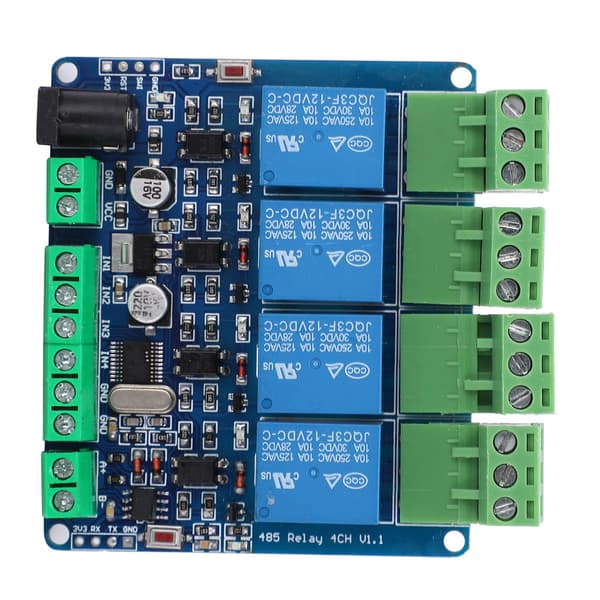

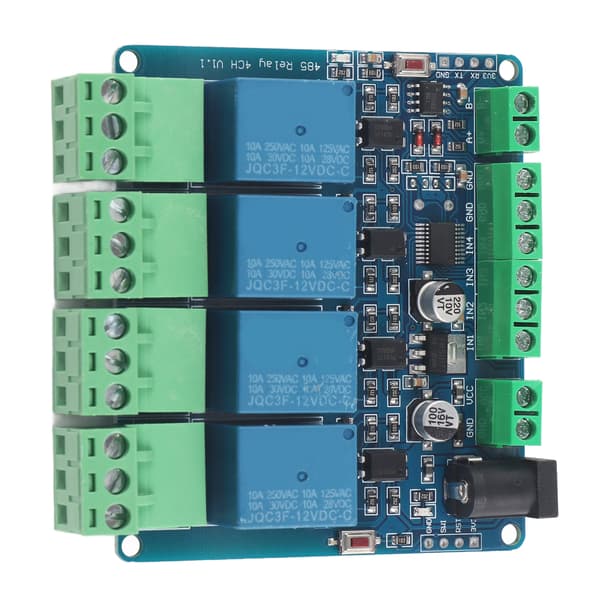

1、Dette er et 4-kanals 12V relæudgangsmodul. nemt og bekvemt at installere
2、Materiale af høj kvalitet kan sikre produktets holdbarhed og stabilitet
3、Modulet har lavt strømforbrug, høj nøjagtighed, velegnet til RS485 / TTL-kommunikation
4、Anvendt af elektroniske komponenter af høj kvalitet og nøjagtighedsproces, sikrer holdbarheden
5、Den forbindende del har god kontaktydelse, sikrer stabil drift
Varetype: 4-kanals relæmodulRelækommunikation: Multi-enheds netværk 485 kommunikation, standardkommunikationsadressen er 1, og brugeren kan selv ændre adressenBemærk: IN1-IN4 bruges til at oprette forbindelse til kontakten og læse kontaktstatus via 485, ikke til at styre relæudgangen via indgangen. Kontaktstatus for IN1-IN4 skal læses af computeren, hver gang den forespørges, og data kan ikke sendes aktivt til 485.Bemærk: IN1-IN4 kan ikke tilsluttes 220V (nogle købere vil begå denne fejl)Ledningsmetoden er som følger: IN1-GND (standard er højt niveau, lavt niveau efter at kontakten er tændt) Computeren sender instruktioner til at læse kontaktstatus.IN2-GND (standard er højt niveau, lavt niveau efter at kontakten er tændt) computeren sender instruktioner til at læse kontaktstatus.IN3-GND (standard er højt niveau, lavt niveau efter at kontakten er tændt) computeren sender instruktioner til at læse kontaktstatus.IN4-GND (standard er højt niveau, lavt niveau efter at kontakten er tændt) computeren sender instruktioner til at læse kontaktstatus.Boardressourcer: 1. S1 nulstillingsknap2. D5 kørende LED-indikatorKontrolinstruktion til gruppedeling download1. 4 relæudgange (en normalt åben, en normalt lukket)2. STM8S103F3 MCU3. 4 optokobler isolationsrelæudgang4. 4 relæ lukkede LED-indikatorer5. Cirkulær DC-grænseflade og terminal DC-grænseflade. Praktisk strømtilslutning (strømforsyningsspænding 5V eller 12V afhænger af relæets spænding)6. 4 inputgrænseflader (tør node input, passiv input, forbundet til GND)7. En RS485 kommunikationsgrænseflade.8. En strømindikator9. En bruger LED-lys10. Nulstillingsknap11. En SWIM download-grænseflade-(STLINK-V2 download program, brugere kan udvikle programmet to gange)1. Tilslut LED til bruger LED2. TX RX tilsluttes port 485 og pin header TTL port3. KEY brugerknap (rød knap til venstre)4. EN 485 brug slut5. IN1 -IN4 inputporte er direkte forbundet til terminalerne6.K1 -K4 relæudgangskontrol7. SWIM programmeringsprogram J13 Størrelse: Ca. 76 x 67 mm / 3 x 2,6 tommer
1 x 4-kanals relæmodul
