Funktioner:

1) høj nøjagtighed spændingsdetekteringskredsløb;

2) terminal af opladeren ved hjælp af høj spændingsenhed;

3) Indbygget tre-trins overstrømsdetekteringskredsløb (overstrøm 1, overstrøm 2 eller belastningskortslutning);

4) MOS-transistor kan styre batteriets opladning og afladning;

5) lav standby strømforbrug

4 serie 18650 batteri 16.8V 16V 14.8V

14.8V (Li-ion 18650 eller li-ion batteri nominel spænding)

16.8V (Li-ion batteri fuld opladningsspænding)

14.4V (Lipo batteripakke nominel spænding)

Anvendelser:

4S Li-ion18650,LiCoO2,LiMn2O4,Li(NiCoMn)O2 genopladelige batterier

4S Lipo genopladelige batterier

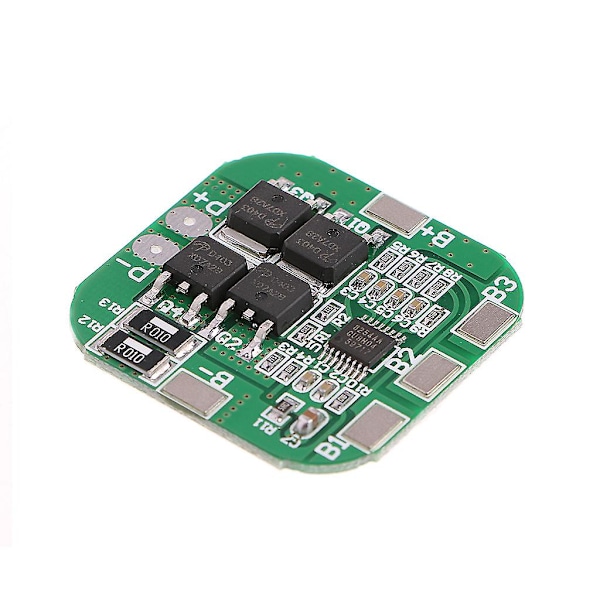

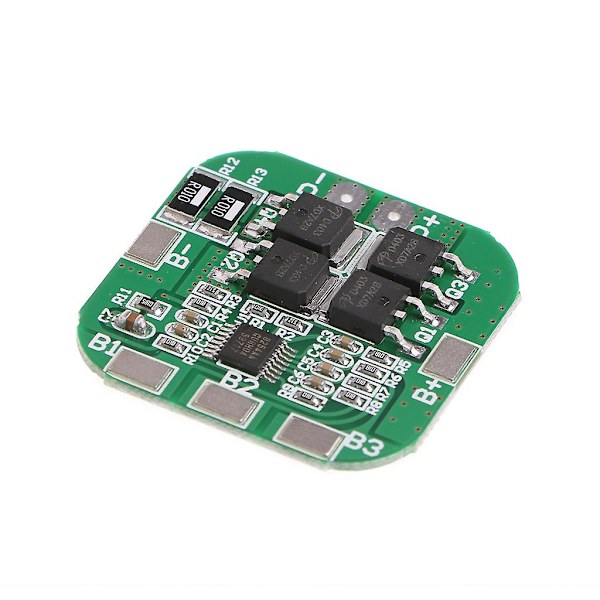

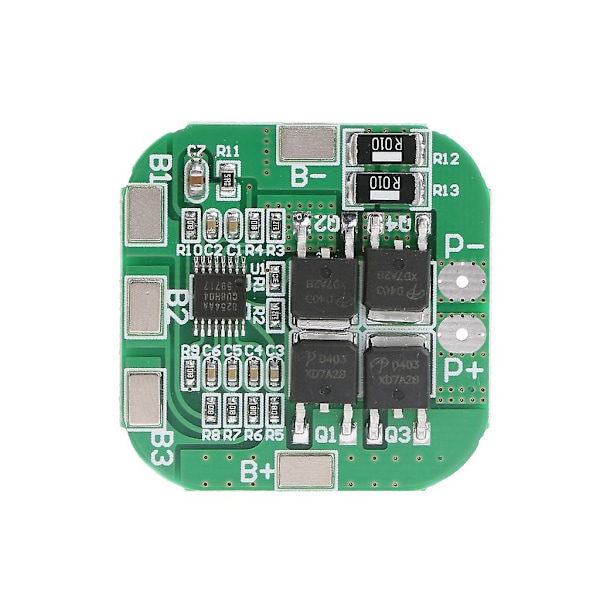

BMS loddeinstruktion:

B+ forbundet batteri positivt;

B1 forbindelsespunktet mellem batteri 1 og batteri 2

B2 forbind punktet mellem batteri 2 og batteri 3

B3 Forbind punktet mellem batteri 3 og batteri 4

B- forbind til batteriets negative ende

P- + forbindelse opladning / afladning positiv;

P- forbindelse opladning / afladning negativ





Bemærk:

1) dette kort er ikke egnet til høj effekt elektroniske værktøjer, hvis det bruges til skruetrækker og boremaskine, køb det ikke

2) Over 3A enhed, betyder det, at batteriets afladningshastighed er mere end 3C.

1C nominelt batteri, 2000mah svarer til 2ah * 1 = 2A maksimal arbejdsstrøm.

3C nominelt batteri betyder 2ahx3 = 6A maksimal arbejdsstrøm.

4S LI-ION BMS

Specifikationer:

Overladningsspænding: 4.25-4.35v0.05v

Overafladningsspænding: 2.3-3.0v0.05v

Max arbejdsstrøm: 10A

Max topstrøm: 20A

Arbejdstemperatur: -40 ~ +50

Opbevaringstemperatur: -40 ~ +80

Lille strøm: 6uA

Livscyklus: 50000 timer

Modstand: 45m

Kortslutningsbeskyttelse: Beskyttelsesdygtig, ændring til reparation

Størrelse: 3.6x3.5cm / 1.42x1.38 tommer

Antal: 1 stk



Bemærk:

Lithium batteribeskyttelseskortet er ikke inkluderet loddetabs.

Tillad venligst 1-3 mm fejl på grund af manuel måling. Sørg for, at du ikke har noget imod det, før du byder

På grund af forskellen mellem forskellige skærme afspejler billedet muligvis ikke den faktiske farve på varen. Tak

Pakkeindhold:

1 x Beskyttelses PCB-kort
