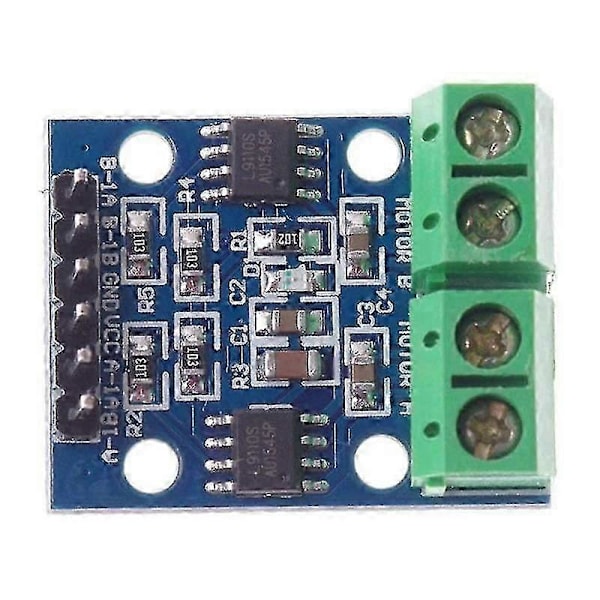

1. L9110S-chip motordrev
2. Modulets forsyningsspænding: 2,5-12V
3. Egnet motorområde: mellem motorers driftsspænding 2,5V-12V, den maksimale driftsstrøm på 0,8A, den nuværende smarte bilspænding og strømmarked er inden for dette område
4. Driver to DC-motorer eller en 4-leder 2-faset stepmotor.
5. PCB-kortstørrelse: 2,8 cm x 2,1 cm ultra-lille størrelse, egnet til montering
Er forsynet med faste monteringshuller, diameter: 3 mm
Modulinterface
6P sorte buede pin-instruktioner:
VCC Tilsluttet ekstern 2,5V-12V spænding
GND Tilsluttet ekstern GND
IA1 Tilsluttet ekstern mikrocontroller IO-port
IB1 Tilsluttet ekstern mikrocontroller IO-port
IA2 Tilsluttet ekstern mikrocontroller IO-port
IB2 Tilsluttet ekstern mikrocontroller IO-port
4P grønne terminalinstruktioner:
OA1 Tilsluttet 2 ben på DC-motor, ingen retning
OA2 OB2 Tilsluttet 2 ben på DC-motor, ingen retning
Modulbrugsanvisning:
Tænd for VCC, GND, og modulets strømindikator lyser;
IA1 input højt niveau, IA1 input lavt niveau, [OA1] motor fremad rotation;
IA1 input lavt niveau, IA1 input højt niveau, [OA1] motor bakkes;
IA2 input højt niveau, IA2 input lavt niveau, [OA2 OB2] motor fremad rotation;
IA2 input lavt niveau, IA2 input højt niveau, [OA2 OB2] motor bakkes
Bemærk:
Installationen af elektroniske moduler kræver grundlæggende viden og kræver et vist elektronisk fagligt fundament og praktisk evne. Køb venligst med omhu
Farve: blå
Materiale: PCB
Pakkeindhold:

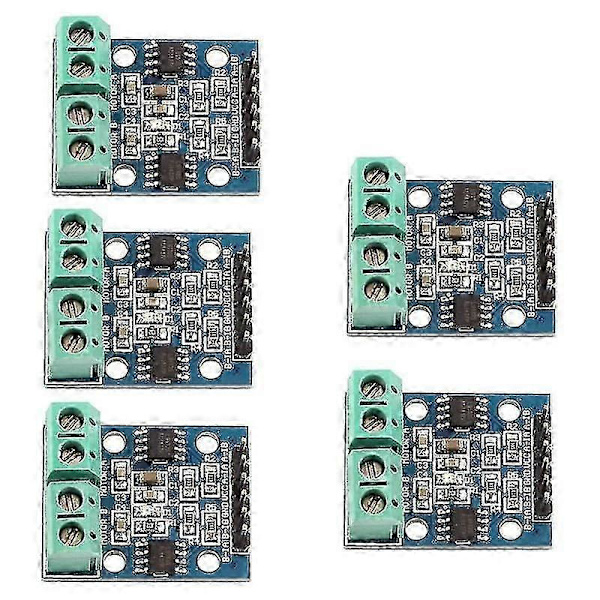

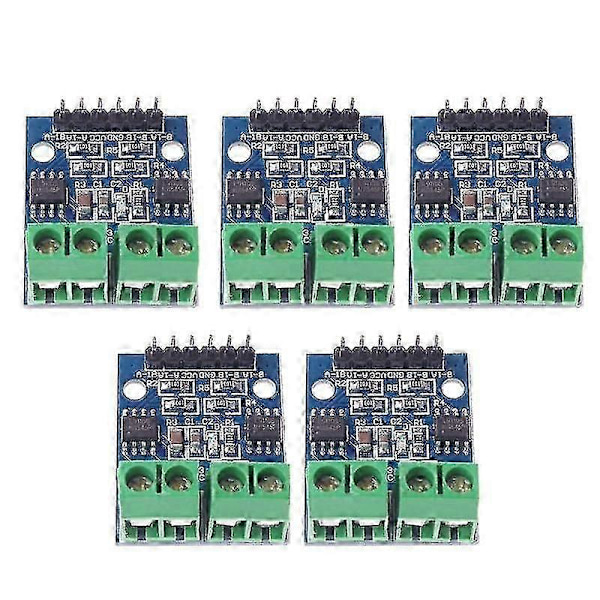

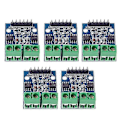

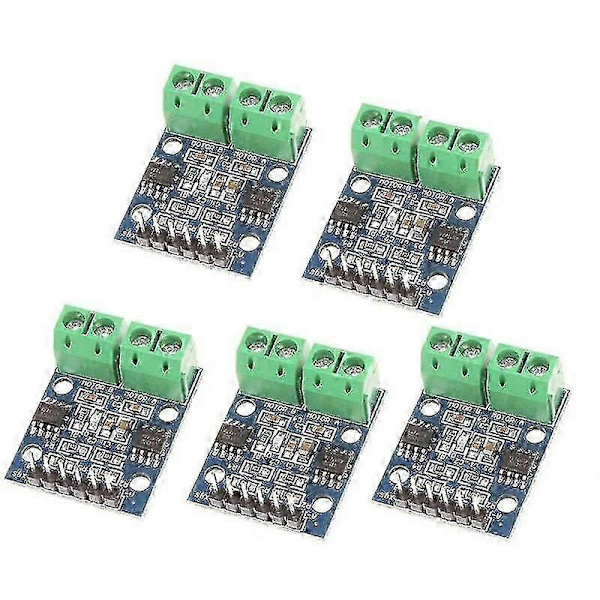

5 x H-bro Stepper Motor Dual DC Motor Driver Controller Board L9110S
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
