Beskrivelse:
TP4056 2-i-1 Lithium Batteri Opladningsmodul, understøtter 18650 Li-ion batteriopladning og overstrømsbeskyttelse til DIY elektroniske projekter og strømforsyningsmodifikation.
Funktioner:
1.Dette kredsløbskort har opladnings- og batteriafladningsbeskyttelsesfunktioner, hvilket muliggør samtidig opladning og afladning.
2.Modulfunktioner og parametre: Indgangsterminalen inkluderer en TYPE-C USB hunstik.
3.Den kan direkte bruge en mobiltelefonoplader som input til at oplade lithiumbatterier.

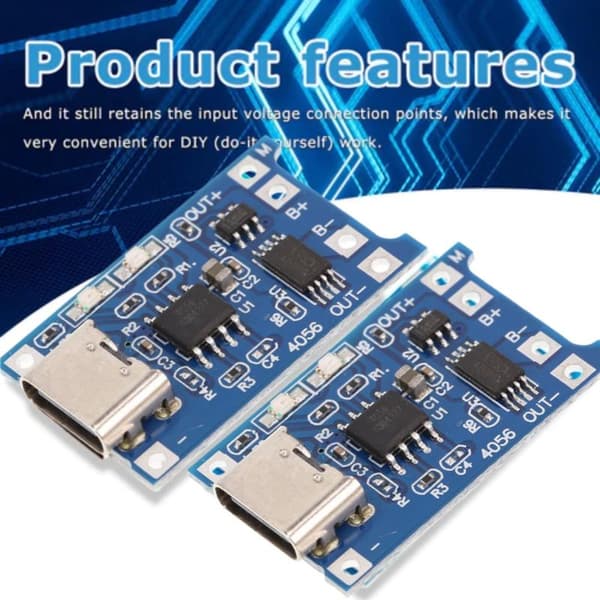

4.Den bevarer stadig loddepunkter til indgangsspændingsledninger, hvilket gør DIY meget praktisk.
Brugsanvisning:
Bemærk: Når batteriet tilsluttes første gang, er der muligvis ingen spændingsudgang mellem OUT+ og OUT-. I dette tilfælde skal du tilslutte en 5V spænding for kortvarigt at oplade for at aktivere beskyttelseskredsløbet. Hvis batteriet kortsluttes fra B+ og B- og derefter genforbindes, skal det også oplades kortvarigt for at aktivere beskyttelseskredsløbet. Når du bruger en mobiltelefonoplader som input, skal du sikre, at opladeren kan levere 1A eller højere; ellers er opladning muligvis ikke normal.

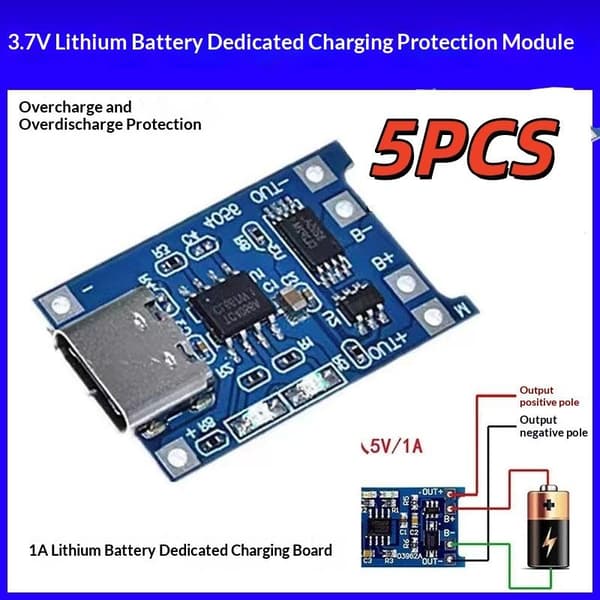

TYPE-C USB hunstikket og dets tilstødende + og - puder er strømindgangsterminalerne; tilslut en 5V spænding. Tilslut B+ til lithiumbatteriets positive terminal og B- til den negative terminal. Tilslut OUT+ og OUT- til belastningen, f.eks. de positive og negative terminaler på en mobil boost-konverter eller belastninger.
Tilslut batteriet til B+ og B-, og sæt derefter telefonopladeren i USB hunstikket. Et rødt lys indikerer opladning, og et blåt lys indikerer, at det er fuldt opladet.
Specifikationer:
Materiale: Plastik
Type: Type-C interface, Micro USB interface
Størrelse: Som vist på figuren
Indgangsspænding: 5V
Opladningsafbrydelsesspænding: 4,2V ±1%
Maksimal ladestrøm: 1000mA
Batteri overafladningsbeskyttelsesspænding: 2,5V
Batteri overstrømsbeskyttelsesstrøm: 3A

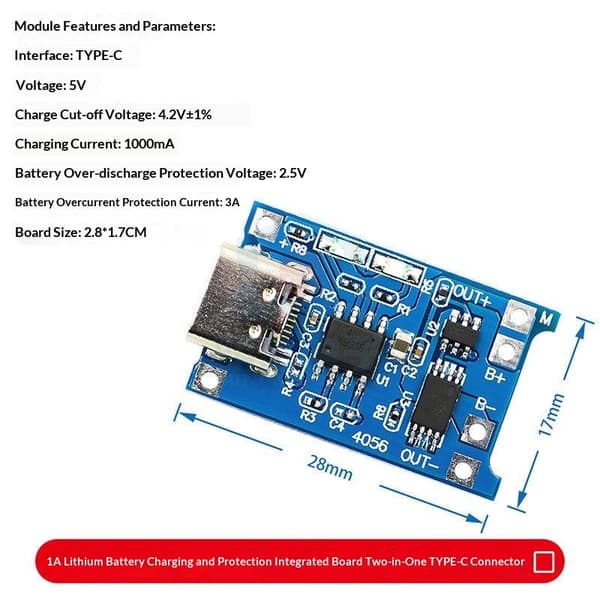

Kortstørrelse: 2,8*1,7CM
Anvendelse: 18650 Lithium Batteriopladning, DIY Power Bank Udvikling, Modifikation af små elektroniske enheder, Elektronisk eksperimentprojekt

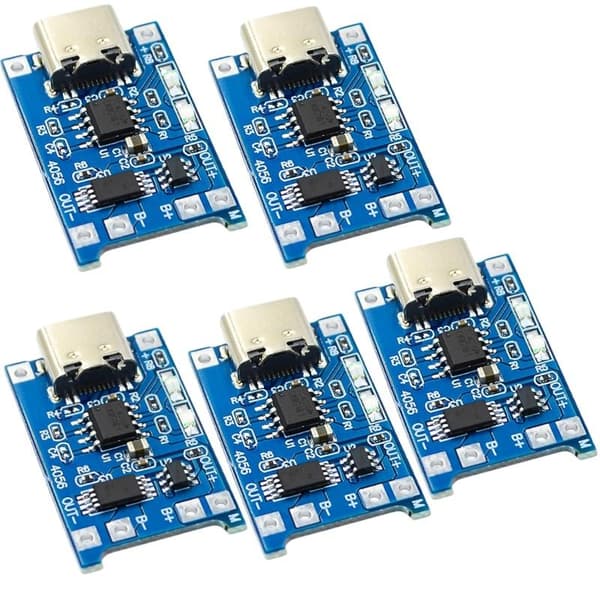

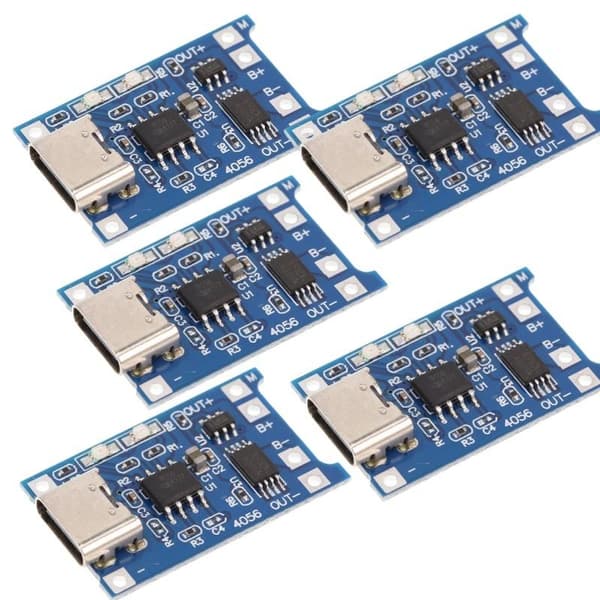

Pakkeindhold: 5* Opladningskortskabelon
Bemærkninger:
1. Bemærk venligst, at billedet ikke viser den faktiske størrelse, se venligst beskrivelsen for størrelsesdetaljer.
2. Tillad venligst forskelle på grund af manuel måling, tak.
3. På grund af forskellen mellem forskellige skærme afspejler billedet muligvis ikke varens faktiske farve.
