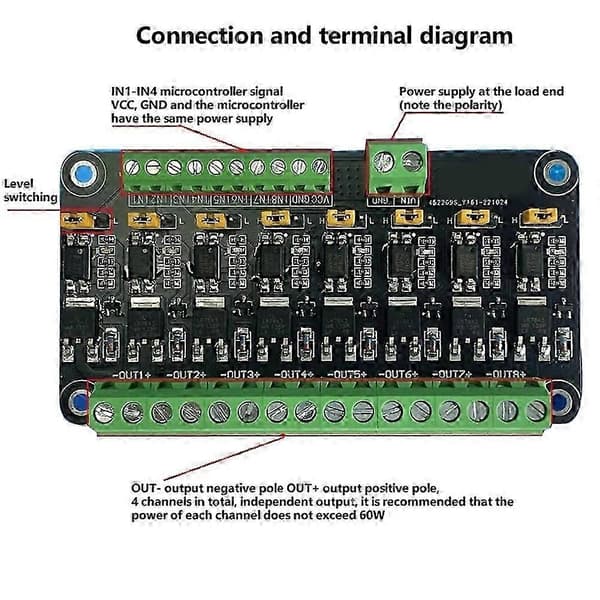

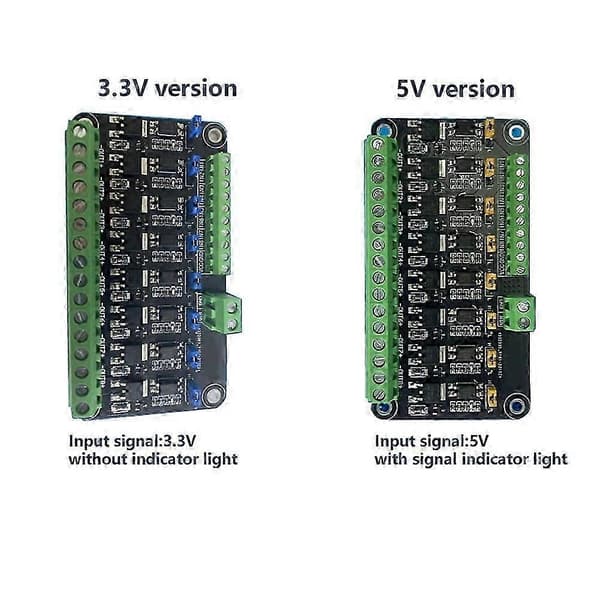

Strømforsyningstilstand: DC. Kontinuerlig udgangsstrøm: 2A. Indgangsspænding: 48V. Egnet motor: DC. Maksimal anvendelig motoreffekt: 60W. Maksimal udgangsstrøm: 3A. Interface: 1. VCC: Tilsluttes den positive pol på en DC 5V strømforsyning. 2. GND: Tilsluttes den negative terminal på en DC 5V strømforsyning, som skal være jordet sammen med signalterminalen. 3. IN1-IN8: Tilsluttes IO-porten på en mikrocontroller eller PLC. 4. H/L jumper: H er højt niveau, L er lavt niveau, og midten er fælles terminal. 5. VIN: Belastningssidens strømforsyning DC positivt niveau, GND: Belastningssidens strømforsyning DC negativ pol. 6. Tilslut belastningsterminalerne OUT1-OUT8 til den positive pol på belastningsenheden. Tilslut belastningsterminalen GND til den negative terminal på belastningsenheden. 1. Indikatorlys: 5V-versionen leveres med et indikatorlys, der lyser, når der er et signal. 2. Anvendelsesscenarie: Udgangssiden kan styre DC-enheder med høj effekt såsom motorer, glødelamper, LED-lysstriber, DC-motorer, mikrovandpumpe-magnetventiler osv.; PWM kan indtastes for at styre motorhastighed, lysstyrke osv. 3. Spændingsområdet for kontrolterminalen er DC 5V-DC 48V. Da kontrolkortet ikke har gennemgået varmeafledningsbehandling til høj effekt, anbefales det, at den enkelte effekt ikke overstiger 60W. 4. Kontrolsiden og signalsiden er isoleret af optokoblere, så brug dem venligst uden bekymring. Specifikationer: A: 5V version. Farve: Som vist. Materiale: Plastik. Pakkens indhold: 1 x 8-kanals MOS-modul.
