Beskrivelse:\r

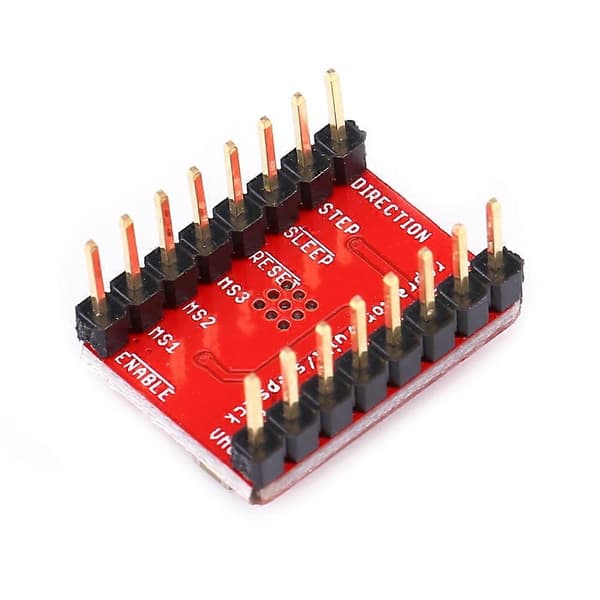

A4988 er en komplet micro-stepping motor driver med indbygget translator for nem betjening. Den inkluderer en fast off-time strømregulator, regulatoren i langsomme eller blandede decay modes. A4988 konverteren er nøglen til den nemme implementering. Så længe \"step\" inputtet modtager en puls, driver den motoren et micro-step. Der er ingen fase sekvenstabeller, højfrekvente kontrol linjer eller komplekse interfaces at programmere. A4988 interface er meget velegnet til komplekse mikroprocessorer, der ikke er tilgængelige eller er overbebyrdede.\r
\r
Funktioner:\r
\r
Simpel step og retnings kontrol interface, kortslutnings- og overbelastningsbeskyttelse.\r
Fem forskellige step opløsninger: full-step, half-step, quarter-step, eighth-step og sixteenth-step.\r
Intelligent chopping kontrol, der automatisk vælger den korrekte strøm decay mode (hurtig decay eller langsom decay).\r
Over-temperatur termisk nedlukning, under-spændings lockout og crossover-strøm beskyttelse.\r
Justerbar strømstyring lader dig indstille den maksimale strømudgang med et potentiometer, hvilket lader dig bruge spændinger over din stepper motors nominelle spænding for at opnå højere step rater.\r
Internt synkront ensretter kontrol kredsløb er tilvejebragt for at forbedre pulsbredde modulation (PWM) driftens strømforbrug.\r
\r
\r
\r
Specifikationer:\r
Step Mode: Fuld, halv, 1/4, 1/8 og 1/16\r
Output Driver Kapacitet: 35V, 2A\r

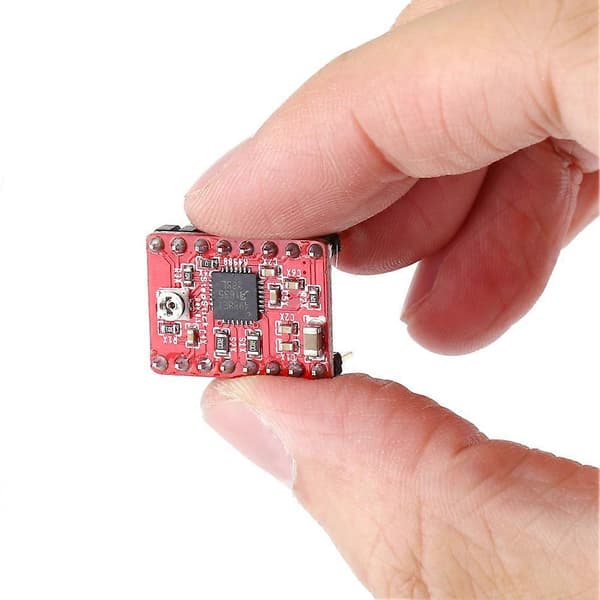

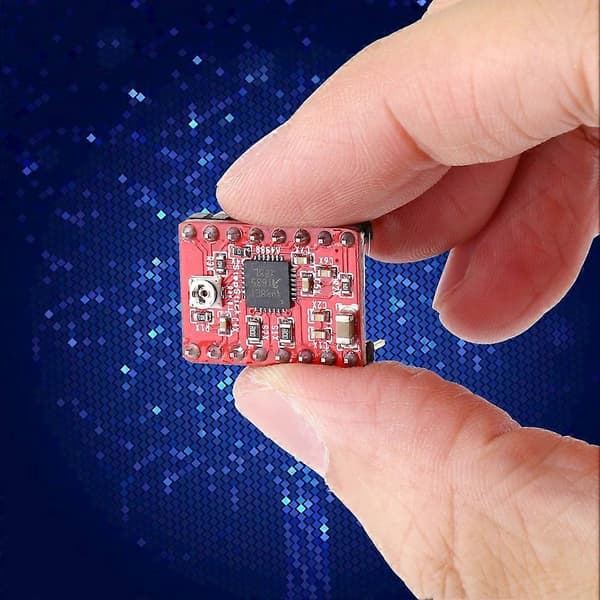

Driver Størrelse: 20 x 15mm / 0.78 x 0.59\"\r
Køleplade Størrelse: 5 x 5mm / 0.19 x 0.19\"\r
\r
Pakken Inkluderer:\r
1 x Driver modul\r
1 x Køleplade
