Funktion:

1. Gensidig induktans strømovervågning, med høj strømdetekteringsnøjagtighed og stabil ydeevne.

2. Den målte strøm har AC 0‑10A/20A/50A; 0‑100A/150A/200A kan vælges.

3. Udgangssignalet har tre former for DC0‑5V/0‑10V/4‑20mA at vælge imellem.

4. Med stærk overbelastningskapacitet, høj nøjagtighed, høj isolation, høj sikkerhed og andre funktioner.

5. Gennem kernestrukturdesign, isolationsspænding op til 2000VAC, hysterese lavere end 1%, kan bruges under stærke magnetfeltforhold.

6. Skallen er lavet af selvslukkende materiale ABS, let at installere og bruge.

Specifikation:

Varetype: AC StrømtransmitterMateriale: Plast

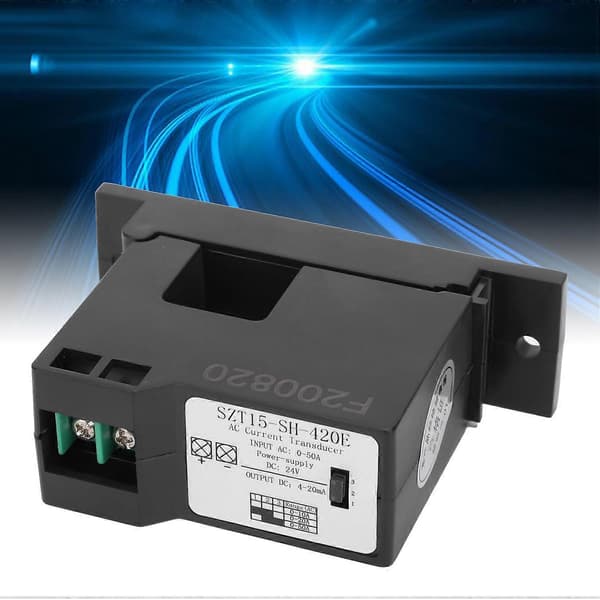

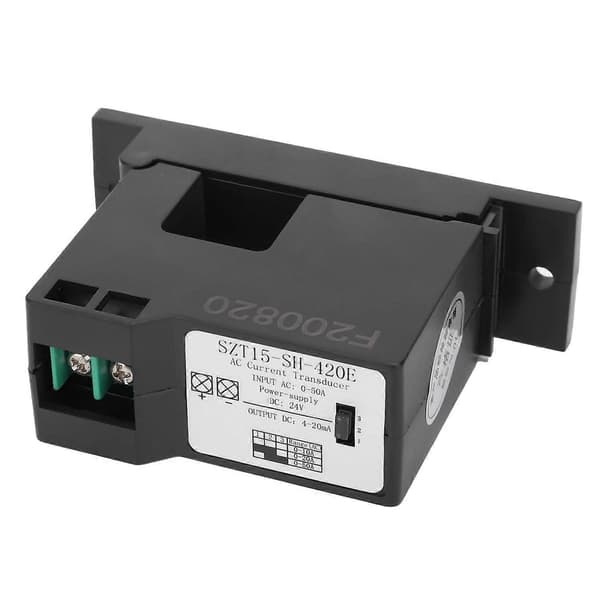

Model: SZT15-SH-420E

Ekstern strømforsyning: 24VDC (±10%)

Input gennem-kerne strøm: 0-50A AC

Output Type (DC):

Strømudgangstype: 4-20mA

Minimum Switch Conduction: 1.5±0.2A

Maksimal overbelastning af gennem-kerne strøm: 200% (gennem-kerne strømmen må ikke overstige 200% af den nominelle værdi)

Nøjagtighed: 10%

Strømforbrug: ≤1W

Maksimal lækstrøm: ≤1mA

Hysterese: ≤1%

Responstid: ≤200ms

Arbejdstemperatur: -30~70℃

Fugtighed: 0-95% (ingen kondens)

Firkantet diameter: Ca. 20 x 20mm / 0.8 x 0.8in

Scenario

Produktbeskrivelse:

SZT15/SZT20-serien af AC-strømtransmittere kan isolere og måle AC-strømmen i elnettet eller kredsløbet i realtid og transformere den til et 0-5V/0-10V eller 4-20mA DC-udgangssignal, som kan matches med forskellige AD'er. Den kan tilsluttes for at danne forskellige digitale centraliserede indsamlingssystemer eller output til PLC for at danne et automatisk kontrolsystem eller tilsluttes traditionelle analoge eller digitale indikeringsinstrumenter for at vise den målte værdi. SZT15-serien kan registrere gennem-kerne strøm AC: 0-10/20/50A; SZT1020-serien kan registrere gennem-kerne strøm AC: 0-100/150/200A, vælg den passende gennem jumperhætten på transmitteren Gennem hjertestrømmen..

Pakkeliste:

1 x AC Strømtransmitter
