Specifikationer:

Tidsinterval: 0-999s 0-999m 0-999h.

Forsyningsspænding: AC110V-220V.

Relæ: 20A.

Arbejdsstrøm: 10A (maks.).

Effekt: 500W (maks.).

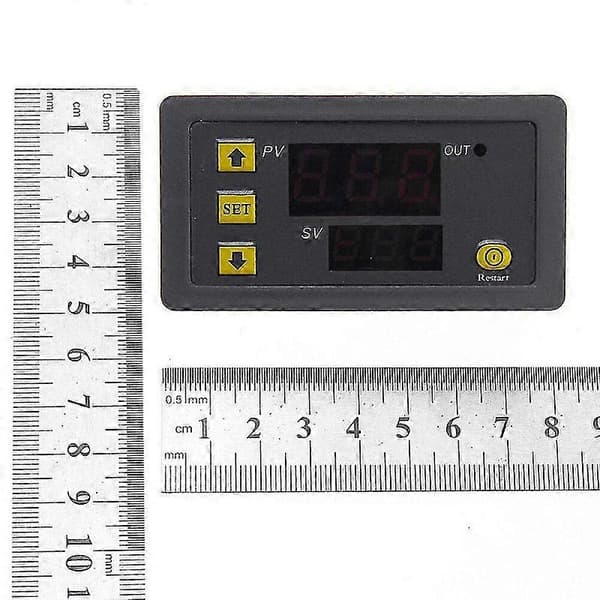

Størrelse: 79*26*43mm.

Hulstørrelse: 72*40mm.



Instruktioner:

Vær opmærksom ved første brug. Du skal vente 6 sekunder efter indstilling af dine data, modulet gemmer den dato, du har indstillet, efter 6 sekunder.

Kort tryk på knappen SET: Hvis du starter tidsindstillingstilstanden, blinker Nixie-røret. Du kan justere tiden T1 og T2 med knappen + og knappen -. Vent 5 sekunder efter indstilling af dine data, modulet gemmer den dato, du har indstillet, efter 5 sekunder.



Langt tryk på knappen SET: hvis du starter parameterindstillingstilstanden. Der er to gruppeparametre at vælge imellem: P0 og P1. Du kan skifte P0 eller P1 ved at trykke kort på SET. Under parameteren P0 og P1 kan du indstille timingtilstanden med knappen + og knappen -.



P0--0: Timing-tilstand: 0---999s.

P0--1: Timing-tilstand: 0---999min.

P0--2: Timing-tilstand: 0---999h.

P1--0: Relæet tilsluttes, efter at du har forsinket T1-tiden.

P1--1: Relæet afbrydes, efter at du har forsinket T1-tiden.

P1--2: Relæet tilsluttes, efter at du har forsinket T1-tiden først, derefter afbrydes relæet, efter at du har forsinket T2-tiden, det er færdigt.

P1--3: Relæet afbrydes, efter at du har forsinket T1-tiden først, derefter tilsluttes relæet, efter at du har forsinket T2-tiden, det er færdigt.

P1--4: Relæet tilsluttes, efter at du har forsinket T1-tiden først, derefter afbrydes relæet, efter at du har forsinket T2-tiden, det er cyklisk.

P1--5: Relæet afbrydes, efter at du har forsinket T1-tiden først, derefter tilsluttes relæet, det er cyklisk.



Eksempel: En kunde har brug for 10 sekunder til at starte op og 20 sekunder til at slukke. Opsætningen er som følger:

T1 indstil tid 10, T2 indstil tid 20.

P0 -- 0 (T1 tidsinterval er sekunder).

P1--5 (timerens arbejdstilstand).



Pakke inkluderet:

1 x Digital Display Tidsrelæ
