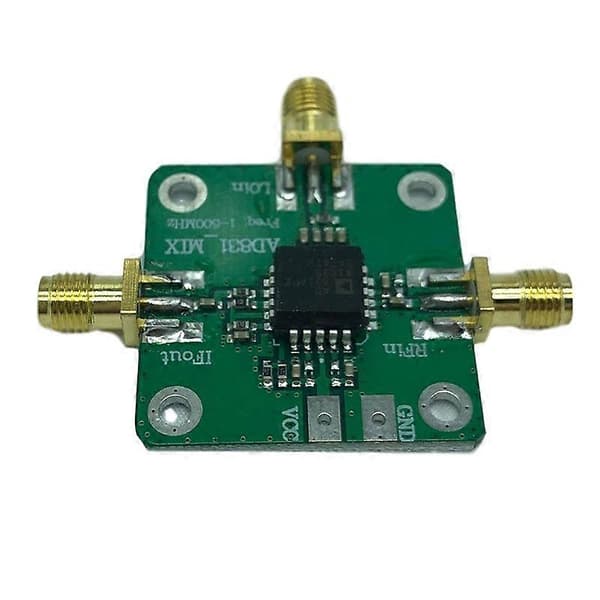

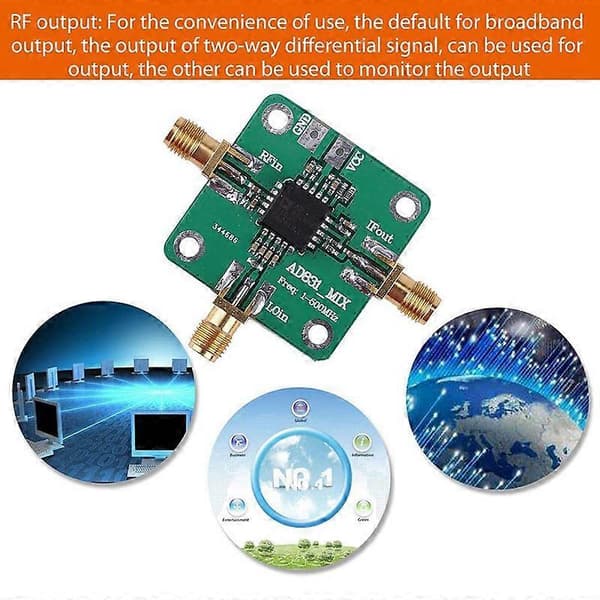

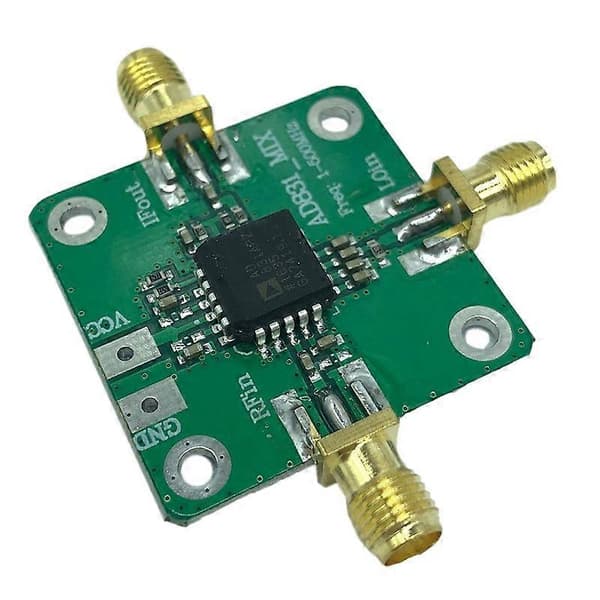

1. AD831 er en lavforvrængnings-, bred dynamisk rækkevidde, enkeltchip-mixer, velegnet til RF-IF nedkonvertering i HF- og VHF-modtagere, anden mixer i DMR-basestationer, DC-basisbåndkonvertering og kvadraturmodulering og demodulering og frekvensskiftdetektering i ultralydsscanning og andre applikationer

2. AD831 giver +24 dBm tredjeordens punkt, som kan opnå -10 dBm LO-strømforbrug. Den kræver ingen højeffekt LO-drivere, og der er ingen tilsvarende afskærmnings- og isolationsproblemer. Derfor kan den, sammenlignet med passive mixere, forbedre systemydelsen og reducere systemomkostningerne.

3. Mixeren er designet til at blive drevet af en enkelt strømforsyning, og RF-, IF- og LO-portene har DC-isoleringskondensatorer for nem brug. Driftsfrekvensen for RF- og LO-indgangene kan være så høj som 500MHz. IF-udgangen er en enkelt-endet spændingsudgang. Den har en udgangsbåndbredde på 250 MHz.

4. En enkelt modstand forbundet mellem stifterne OUT og FB bruges til at indstille forstærkningen. Forstærkeren har lave DC-offsetegenskaber, så den kan bruges til DC-koblingsapplikationer såsom DC-basisbåndsfrekvenskonvertering og kvadraturamplitudedemodulering

5. Med mixerens udgangsforstærker og den bedste kildeimpedans er SSB-støjfaktoren for mixeren 10,3 dB ved 70 MHz. I modsætning til passive mixere har AD831 intet indsættelsestab, ingen ekstern duplekser og ingen passiv terminering. AD8362 har to arbejdstilstande: effektmåling og controller. I figur 1, i effektmålingstilstanden, VOUT og VSET



Produktparametre:

RF-indgang: 0,1-500MHz

RF-indgang: +10dBm (1dB kompressionspunkt)

Lokal oscillatorindgang: 0,1-500MHz

Lokal oscillatorindgang: -10dBm

IF-udgang: 0,1-200MHz

Strømforsyningsspænding: 9-11V enkelt-endet strømforsyning

Vægt: 11 gram

Farve: Grøn

Materiale: PCB

Størrelse: 33x33mm



Pakkens indhold:

1 * RF Mixer Modul
