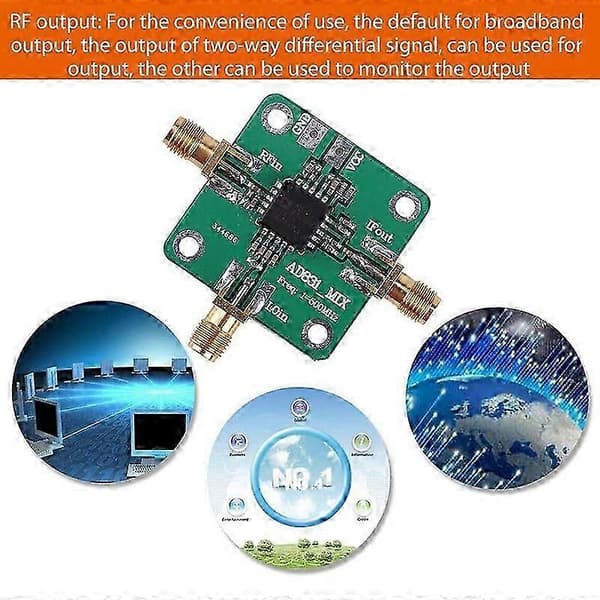

1. AD831 er en lavforvrængning, bredt dynamisk område, enkeltchipmixer, velegnet til RF-IF-konvertering i HF- og VHF-modtagere, anden mixer i DMR-stationer, DC-basisbåndskonvertering og kvadraturmodulering og demodulering og frekvensskiftdetektering i ultralydsbilleder og andre applikationer.
2. AD831 giver +24 dBm tredjeordens intercept, som kan opnå -10 dBm LO-forbrug. Det kræver ingen høje LO-drivere, og der er ingen tilsvarende afskærmnings- og isolationsproblemer. Derfor kan det, sammenlignet med passive mixere, forbedre systemets ydeevne og reducere systemomkostningerne.
3. Mixeren er designet til at blive drevet af en enkelt strømforsyning, og RF-, IF- og LO-portene har DC-isoleringskondensatorer for nem brug. Driftsfrekvensen for RF- og LO-indgangene kan være så høj som 500MHz. IF-udgangen er en single-ended spændingsudgang. Den har en udgangsbåndbredde på 250 MHz.
4. En enkelt modstand forbundet mellem stifterne OUT og FB bruges til at indstille forstærkningen. Forstærkeren har lave DC-offsetegenskaber, så den kan bruges til DC-koblingsapplikationer som DC-basisbåndsfrekvenskonvertering og kvadraturamplitudedemodulering.
5. Med mixerens udgangsforstærker og den bedste kildeimpedans er SSB-støjfaktoren for mixeren 10,3 dB ved 70 MHz. I modsætning til passive mixere har AD831 intet indsættelsestab, ingen ekstern duplekser og ingen passiv terminering. AD8362 har to arbejdstilstande: måling og controller. I figur 1, i måletilstand, VOUT og VSET.

Produktparametre:
RF-indgang: 0,1-500MHz
RF-indgang: +10dBm (1dB kompression)
Lokal oscillatorindgang: 0,1-500MHz
Lokal oscillatorindgang: -10dBm
IF-udgang: 0,1-200MHz
Forsyningsspænding: 9-11V single-ended forsyning
Vægt: 11 gram
Farve: Grøn
Materiale: PCB
Størrelse: 33x33mm

Pakkens indhold:
1 * RF-mixermodul

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
