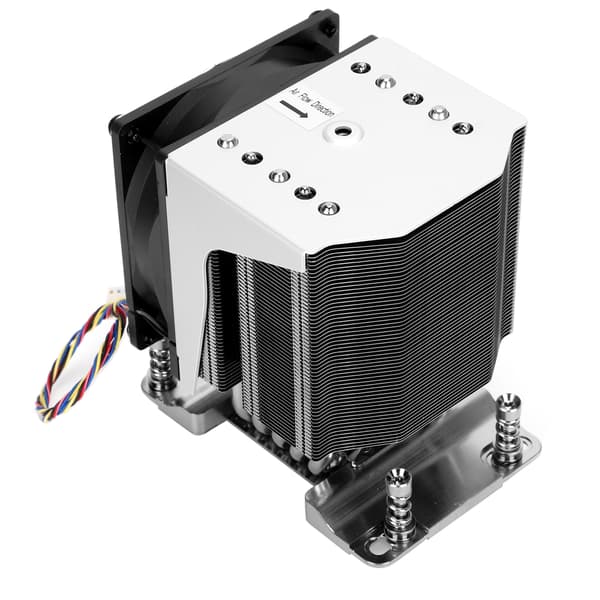

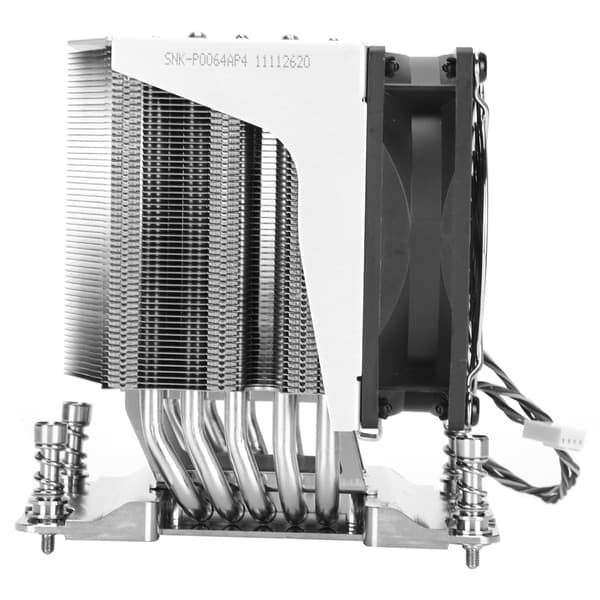

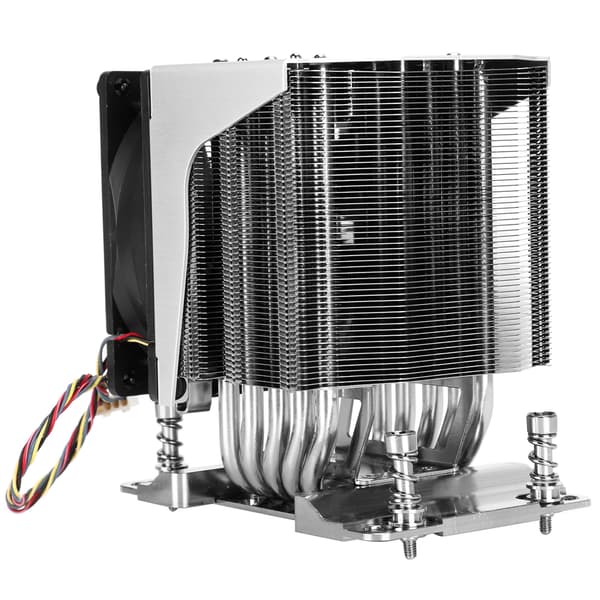

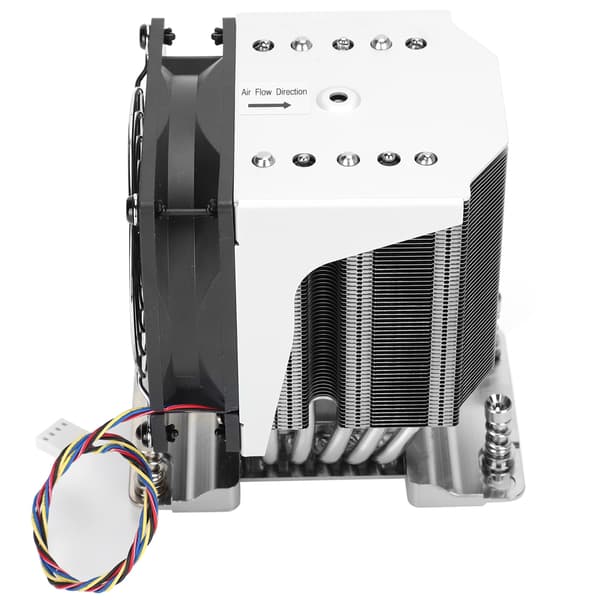

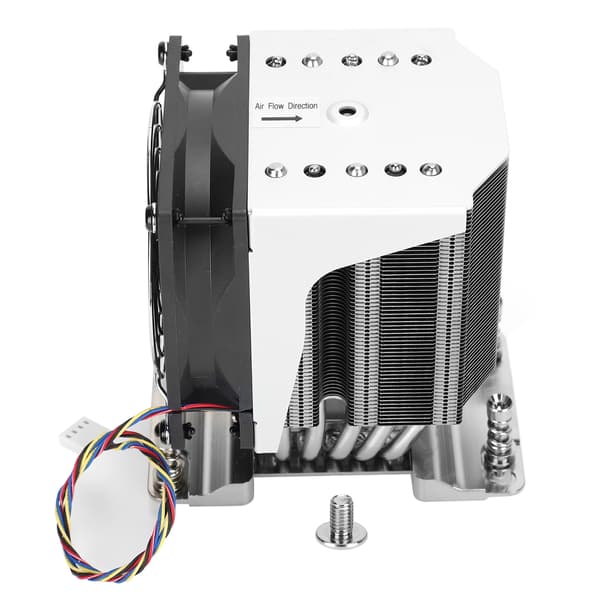

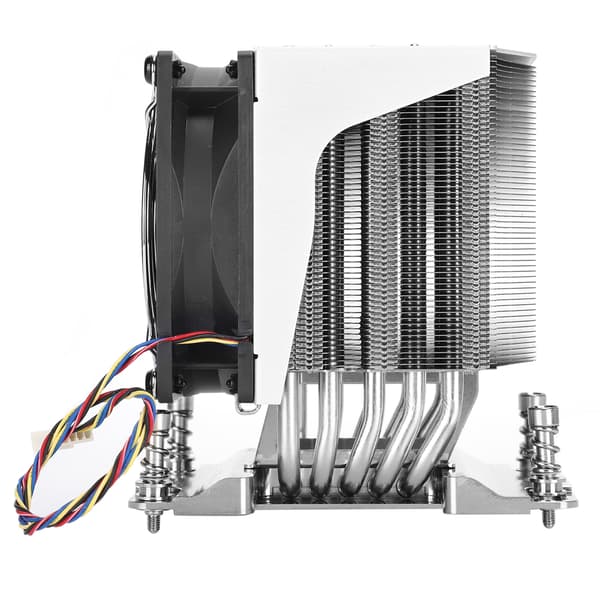

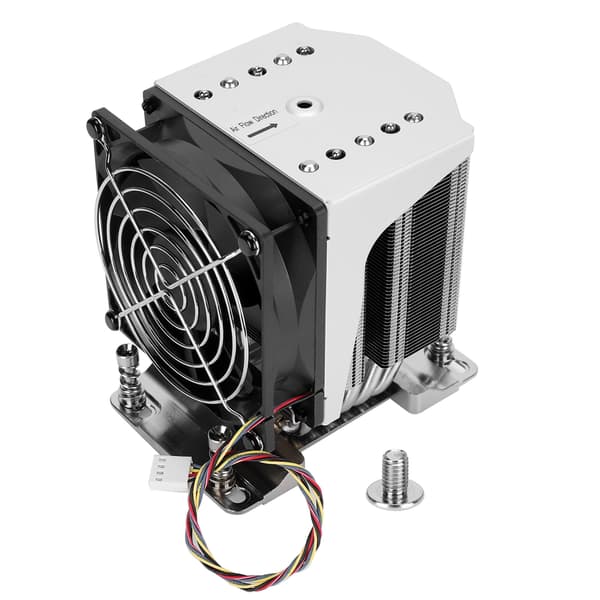

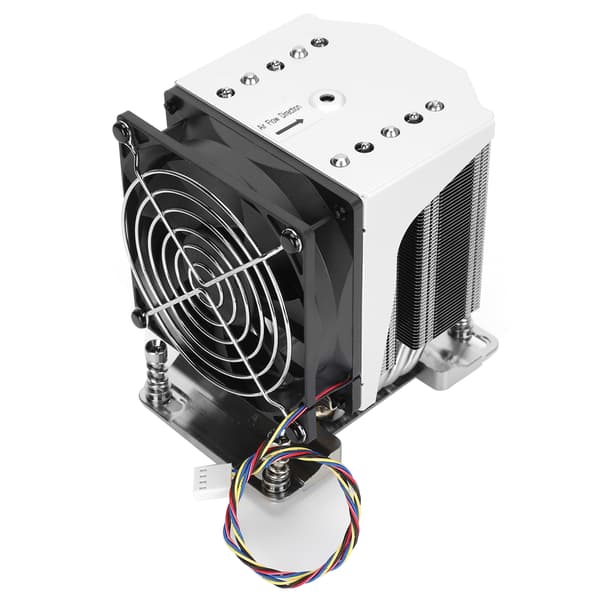

1、Denne CPU-køler er specielt designet til Supermicro H11 generation 4U-servere og arbejdsstationer udstyret med AMD EPYC 7000-serien processorer. 2、Radiatoren er grundigt testet og verificeret af Supermicro for at sikre kvalitet og køleeffekt. 3、Denne CPU-køler er holdbar, med stort luftvolumen, støjsvag og effektiv varmeafledning. 4、Køleprofilen kan effektivt reducere temperaturen, der genereres af CPU'en under drift. 5、Blæserhastigheden er 3800 omdr./min., lavt støjniveau, stabil og pålidelig ydeevne.
Elementtype: CPU-køler
Model: SNK-P0064AP4
Gældende bundkort: Til Supermicro H11 enkelt/dobbelt bundkort
Socket-type: Socket SP3
Gældende CPU: AMD EPYC 7000-serien CPU-køleprofil
Lyd (dBA): 38dBA
Hastighed (omdr./min.): 3800 omdr./min.
Størrelse: Ca. 119 x 92,5 x 126 mm / 4,7 x 3,6 x 5 tommer
Anvendelse: 4U server/arbejdsstationsplatform
Blæserstik: 4Pin
Termisk designeffekt (TDP): 180W
Nominel spænding: 12V
Sådan bruges den:
1. Før du installerer radiatoren, skal du sikre dig, at radiatoren er korrekt justeret i forhold til systemets køleluftstrømsretning.
2. Juster positionen af radiatorens monteringsskrue i henhold til den nødvendige luftstrømsretning for radiatoren, så den kan justeres med det relevante møtrikbeslag, så radiatoren kan installeres på afstivningsrammen.
3. Fjern det termiske grænseflademateriale (TIM) eller beskyttelsesdækslet til termisk fedt. Den nødvendige mængde TIM er forhåndspåført på bunden af køleprofilen. Kontroller den forhåndspåførte TIM for skader.
4. Placer køleprofilen direkte oven på CPU'en, så de fire monteringsskruer til køleprofilen er justeret med de fire monteringsknapper eller møtrikbeslag på sokkelforstærkningsrammen og fastgjort på dem. Radiatoren skal være korrekt justeret i forhold til systemets køleluftstrømsretning. Bemærk, at når du strammer de fire monteringsskruer til radiatoren, må du ikke installere radiatorens køleblæser på selve radiatorkroppen.
5. Brug en skruetrækker med et Star T20-bit og juster momentindstillingen på skruetrækkeren til 16,1 kgf-cm (14,0 lbf-in). Før du aktiverer skruetrækkeren, skal du sikre dig, at skruetrækkerbitten er sat helt ind i hullet på køleprofilens monteringsskruehoved. Hold køleprofilens monteringsskruer vertikale under installationsprocessen.
6. Stram de to diagonale monteringsskruer til radiatoren, og drej skruerne 1 til 2 omgange, indtil de sidder fast. Stram ikke helt! Gør derefter det samme med de resterende to diagonale monteringsskruer til køleprofilen.
7. Sørg for, at bunden af radiatoren er placeret korrekt på CPU'en og forhindr, at radiatoren vipper. Stram alle fire monteringsskruer til køleprofilen helt for at fuldføre installationen.
8. Installer radiatorens køleblæser og beslagmontering på radiatorkroppen, og stram derefter den enkelte låseskrue øverst på blæserbeslaget.
9. Tilslut SNK-P0064AP4 køleblæserstikket til blæserhovedet mærket CPU på bundkortet.
1 x CPU-køler
1 x Køleblæser
1 x Brugervejledning
1 x Skrue
