Produktbeskrivelse

Produktoversigt:

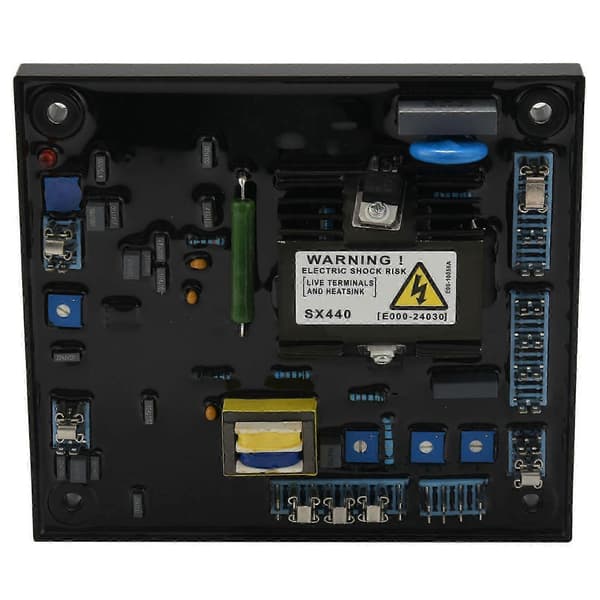

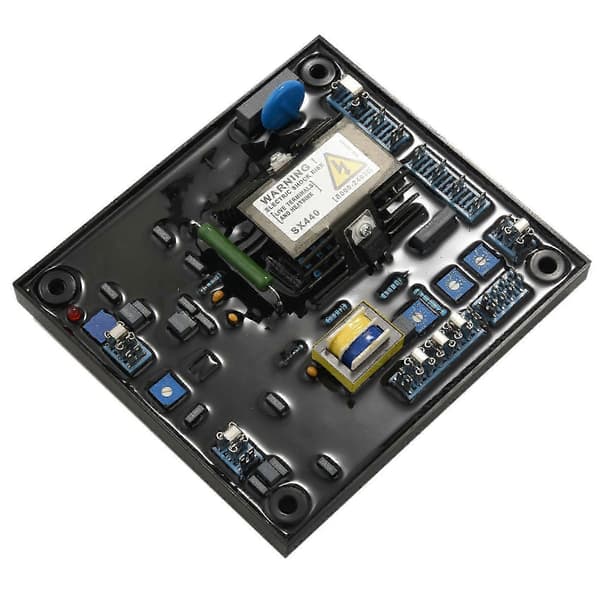

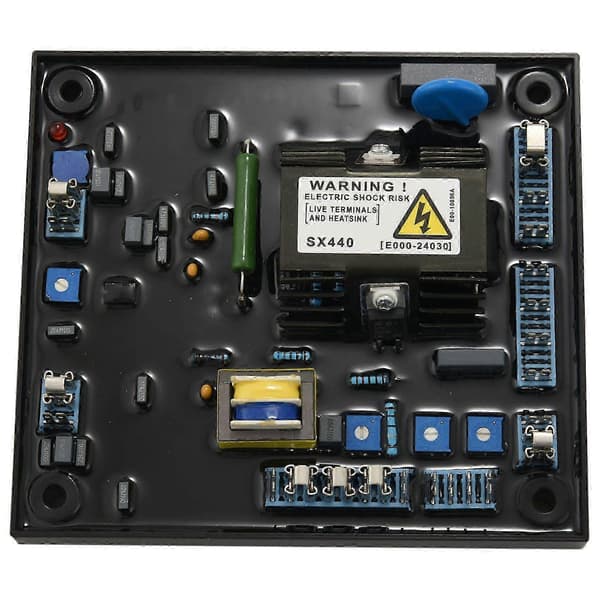

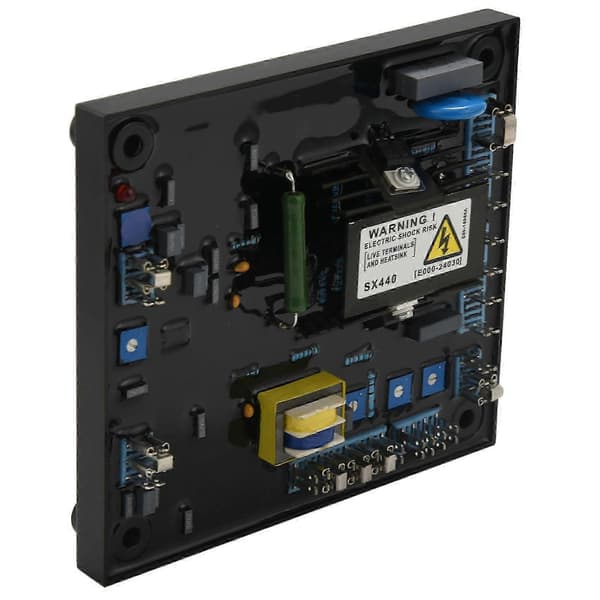

SX440 er en tofaset automatisk spændingsregulator (AVR) til Newage og Stamford-generatorer. Den stabiliserer generatorens udgangsspænding ved at kompensere for belastningsvariationer, temperatur og effektfaktor.

Produktparametre:
Farve: Sort. Materiale: Metal og PC. Vibration: 20-100 Hz (50 mm/s), 100 Hz-2 kHz. Driftstemperatur: -40 °C til +70 °C. Opbevaringstemperatur: -55 °C til +80 °C. Relativ luftfugtighed: 95 %. Pakkens indhold: 1 x Automatisk spændingsregulator.

Hovedfunktioner:
Registrerer spændingen i hovedgeneratorviklingen og styrer strømmen til statoren for at holde udgangsspændingen inden for de angivne grænser. Understøtter droop CT-tilslutning til parallel drift med andre generatorer. Regulering: +/-1 %. Softstart: 3 sekunder. AVR-respons: 10 ms. Feltstrøm til 90 %: 80 ms. Maskinspænding til 97 %: 300 ms. Ekstern spændingsjustering: +/-10 % med 1 kΩ 1 W trimmer. Underfrekvensbeskyttelse: Børværdi 95 % Hz, hældning 170 % ned til 30 Hz. Overexcitationsbeskyttelse: Børværdi 75 V/DC, tidsrelæ 10 sekunder. Analog indgang: Maks +/-5 V/DC, følsomhed 1 V for 5 % generatorspænding (justerbar), indgangsmodstand 1 kΩ. Quadrature droop-indgang: 10 Ω, maks følsomhed 0,07 A for 5 % droop OPF, maks indgang 0,33 A.

Anvendelsesområder:
Parallel drift med andre lignende udstyrede generatorer.
