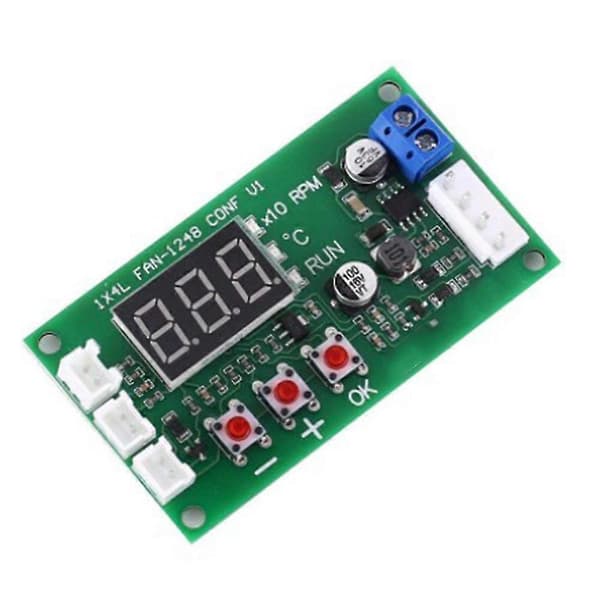

Fire-leder PWM-ventilator temperaturkontrolregulator med kontrolsignal 10V, understøtter almindelig EBM fire-leder ventilator.

Understøtter konventionel højspændingsventilator fire-leder kontrol (10V PWM-signal); understøtter lavtemperatur-nedlukning af ventilator (PWM fra eller udvidet relæ for at afbryde ventilatorstrømmen).

Bred spændingsdrift DC11-55V; Understøtter 2,5KHZ og 20KHZ frekvensindstillinger; Understøtter anti-timing ventilatorer.

Forsyningsspænding: DC11-55V (kredsløbets driftsspænding)

Arbejdsstrøm: Mindre end 0,1A

Ventilatorstrøm: Mindre end 5A (indbygget stik kan modstå kapacitet, hvis du skal styre højere effekt, skal du bare tage strømkablet separat)

PWM-område: 5-100 eller 0 (% plus eller 0,3%)

PWM-frekvens: 20KHz eller 2,5KHz (2%)

PWM-signal amplitude: 10,5V (ingen belastning)

Temperaturmåleområde: -9,9-99,9 C

Temperaturmålefejl: fejl inden for 0-50 C er mindre end 1,2 C, andet område fejl er mindre end 2 C

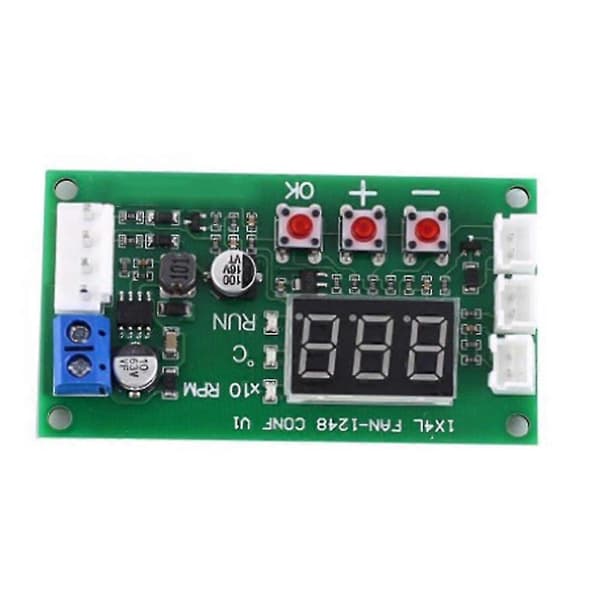

Grænsefladeintroduktion:

Strømstik (blå skrueterminal): Hovedstrømindgangsgrænsefladen forsyner strøm til kontrolkortet og ventilatoren.

Ventilatorgrænseflade (hvid VH3.96-4P fatning): ventilatorudgangsgrænseflade, se for sekvensen.

Temperaturfølergrænseflade: Tilslut NTC-følerparameter 10K B=3950.

Alarmsignalport (WORK): Udsender et højt niveau under normal drift og udsender et lavt niveau, når ventilatoren er unormal.

Relægrænseflade (RELAY): En udvidelsesgrænseflade, der driver et 9V eller 12V relæ, som kan bruges til at styre ventilatorstrømmen. Når ventilatorstyringen stoppes, afbrydes relæet.

Materiale: plast

Farve: grøn

Pakkens indhold:

1 x Controller

Kun ovenstående pakkeindhold, andre er ikke inkluderet.
