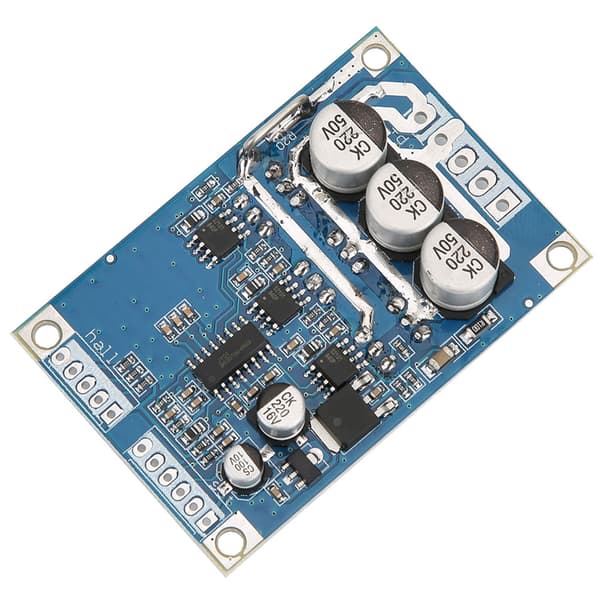

Beskrivelse: 100% Helt Ny & Høj KvalitetSpecifikation:Driftsspænding: DC 12V-36VDriftsstrøm: <=15ADrivereffekt: <=500WHastighedsspænding: 0,1V-5VDriftstemperatur: -40-85°CHumiditet: 90%RHStandbybeskyttelse: JaAktiver kontrol: JaOverstrømsbeskyttelse: JaStyrekontrol: JaHastighedskontrolsignal: JaStørrelse: 63*42*17mm(L*B*H); Probens størrelse 3mm, længde: fastgørelseshul center afstand 57mm; bredde: fast hul center afstand 36,5mmStrømtilslutning Ud:VCC(positiv strømforsyning)GND(negativ en)MC(motorfaser W)MB(motorfaser V)MA(motorfase U)Sæt til kontrolsiden:GND kontrolterminal jordVR regulatorenden 0-5V(svarende til 10% af motorhastigheden -100%)ZF reverseringskontrol(tilsluttet 5V eller jord kan oplade motorrotationsretningen)M tachometer pulsudgang(afhængigt af antallet af motorpoler svarende til antallet af pulser pr. omdrejning af udgangsnummeret)EL aktiver kontrolterminal(tilsluttet 5V ot jord kører derefter 5V, jording af motoren stopper)5V 5V kontrolterminalHALL til hall terminalerne:5V Hall strøm positivHa Hall signalHb Hall signalHc Hall SignalGND Hall negativLedningsføring:Kontrolterminal til SET:1. Motorhastighedskontrol ledningsmetoder: tilgængelig potentiometer systemhastighed kan også tilsluttes MCU kontrol, når potentiometer kontrol ledningsføring, potentiometer midterste pin er forbundet til VR hastighedsport, potentiometer forbundet til begge ender af 5V og GND terminal spænding mere høj hastighed hurtigere.2. Motorstyring kontrol ledningsmetoder: du kan skifte kontrol kan også tilsluttes MCU kontrol, til GND i en retning, derefter i en retning 5V.3. Puls hastighedssignal: høj og lav output. IC kan ikke forstå informationen med kundens anmodning.Hall signalindgange til hall:Ledningsdiagram er vist, en svarende til HA, HB, HC og på motoren, 5V strømforsyning tilsluttet motor hal signaler positiv, GND strømforsyning negativ signal til motor hall.Bemærk: På grund af forskellige motorproducenter til at gøre hall af hall linje rækkefølge ikke nødvendigvis følger linjen på brættet for at matche sekvensen, skal justeres, skal du forældre, der er opmærksomme! Hvis linjesekvensen er forkert, starter ikke korrekt, strøm, eller start andre fænomener ikke åbne, tvunget til at bruge drevpladen vil brænde!!!Motor driverkort 12-36V DC strømindgang, VCC positiv strømforsyning, GND strømforsyning er negativ.Bemærk, at den nye type og den gamle type af dette produkt vil blive sendt tilfældigt, og sørg for, at du ikke har noget imod det, før du bestiller.Elektriske ledningsmetoder: Børsteløs DC motor til de tre linjer, svarende MA/U, MB/V, MC/WTips:Hvis du bruger mindre end 60W, uden ekstra køleplade, skal du sørge for at tilføje mere end 60Wheatsink finner drev effektivitet uden at sænke temperaturen er for høj vil skinne ind i permanent skade! Størrelsen af kølepladen kan være et dårligt miljø baseret arbejde (anbefalet køleoverflade større end 200 kvadratcentimeter)!Når du installerer kølepladen, skal du være opmærksom på bagsiden af modulet 6 MOS rør isolering, ingen isolering, vil det blive overholdt drevpladen permanent beskadiget! Foreslår at tilføje isoleringsfilm, begge sider af isoleringsarket plus termisk fedt!Pakken indeholder:1 x 12-36V 500W Børsteløs Motorstyring.
