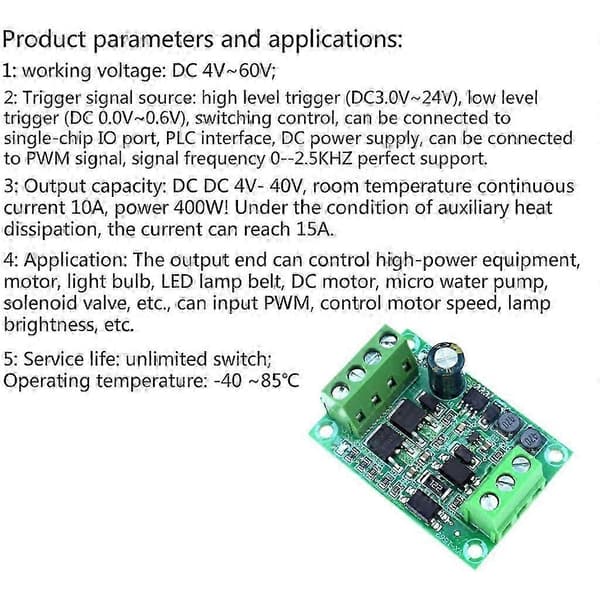

Funktioner:

Modulet understøtter høj-niveau trigger, lav-niveau trigger, switch kontrol, PWM kontrol

Triggersignalkilde: høj niveau trigger (DC3.0V-24V), lav niveau trigger (DC 0.0V-0.6V), switch værdi kontrol, kan tilsluttes MCU IO port, PLC interface, DC strømforsyning, etc; Kan tilsluttes PWM signal, signalfrekvens 0-2.5KHZ perfekt support.

Udgangskapacitet: DC 4V-40V, kontinuerlig strøm 10A ved stuetemperatur, effekt 400W! Under betingelsen af ekstra varmeafledning kan strømmen nå 15A.

Anvendelse: Udgangsenden kan styre høj-effekt udstyr, motor, lyspære, LED lysbånd-, DC motor, mikro vandpumpe, magnetventil, etc., og kan indtaste PWM for at styre motorhastighed, lysstyrke, etc.

Levetid: ubegrænset skift; Arbejdstemperatur: -40-85



Specifikationer:

Arbejdsspænding: DC 4V-60V

Høj Niveau Trigger DC3.0V-24V; Lav Niveau Trigger DC 0.0V-0.6V

Størrelse: ca. 48x34mm/1.89x1.34in

Udgangskapacitet: DC 4V-40V, C

Kontinuerlig strøm 10A Effekt 400W



Bemærk:

1. Kun ét signal kan styre modulet på samme tid, og to eller flere signaler kan ikke bruges til at styre modulet på samme tid;

2. Høj-niveau trigger spændingsområde: DC3.0V~24V, det vil sige, når signalet er 3.0V~24V, er MOS røret tændt, lavere end 0.6V, det vil sige 0V~0.6V, er MOS røret slukket, og signalspændingen må ikke være mellem 0.6V og 3.0V, så MOS ikke er fuldt åben, og MOS brændes af ved høj-effekt brug; 3. Lav niveau trigger spændingsområde: DC 0V~0.6V, det vil sige, når signalspændingen er 0V~0.6V, er MOS røret tændt, når signalspændingen er højere end 3.0V, er MOS røret slukket, og signalspændingen må ikke være mellem 0.6V og 3.0V, så MOS ikke er fuldt åben, og MOS vil blive brændt af ved høj-effekt brug.



Pakken indeholder:

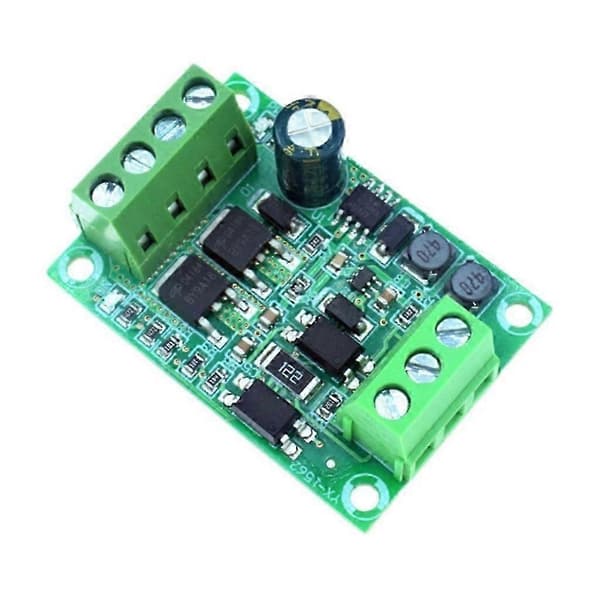

1PC MOS Trigger Switch Drivmodul
