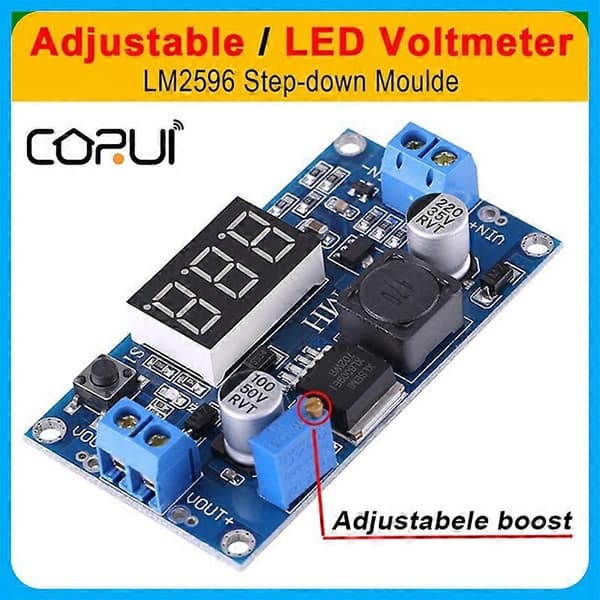

DC Buck Converter LM2596 DC DC Strømmodul LED-Display Strømforsyning Justerbar Nedtrapningskonverter 4.0~40 V Spændingsregulator

Beskrivelse:

1, Med en voltmeterdisplay, voltmeterfejl ± 0.1V, område 4 ~ 40V. (Bemærk: hvis indgangsspændingen er lavere end 4V, fungerer den indbyggede voltmeter ikke og viser intet)

2. Den store 5*5-knap bruges til at skifte måling af indgangs- eller udgangsspænding, og en indikatorlampe viser, hvilken spænding der måles. Første gang viser det digitale rør som standard indgangsspændingen, og indgangsindikatoren IN lyser; når knappen trykkes ind, viser det digitale rør udgangsspændingen, og udgangsindikatoren OUT lyser. Og behold det efter indstillingen, selvom den slukkes og derefter tændes.

3, Voltmetret kan slukkes, tryk længe på afbryderen i mere end 1 sekund og mindre end 4 sekunder, du kan slukke det manuelt. Når voltmetret er slukket, tryk blot på afbryderen for at tænde voltmetret.

4, Med klemrække kan også uden loddekolbe bruges nemt, og behold trådbindingspunktet (indgangsspændingen skal være mere end 1V højere end spændingen, der skal udsendes)

5, Anvender 150KHz intern oscillationsfrekvens, tilhørende den anden generation af switch-spændingsregulator, lavt strømforbrug, høj effektivitet

6, Indgangsende med diodbeskyttelse, omvendt tilslutning brænder ikke modulet ud

7, Med overophedningsbeskyttelse og kortslutningsbeskyttelse (mere end 15W, forstærk venligst varmen)

Hvordan justerer man nøjagtigheden?

Udgangsspænding (Indgangsspænding) kalibreringstrin

1Trin 1, Juster den højre knap, så \"OUT\" (\"IN\")LED lyser, voltmetret viser værdien af udgangsspændingen; Tryk på den højre knap i mere end 2 sekunder, slip, voltmetret og \"OUT\" (\"IN\")LED blinker synkront, så du går ind i udgangsspændingskalibreringstilstanden.

2Trin 2, Tryk på den højre knap (normal hastighed), spændingsværdien øges med en enhed; Tryk på den venstre knap, reducer med en enhed; Da en enhed er mindre end 0.1V, den mindste spændingsdisplay til 0.1V, så du skal trykke kontinuerligt 1-5 gange for at se voltmetret ændre 0.1V, hvor mange gange voltmetret ændrer 0.1V ved at trykke på knappen, afhængigt af den aktuelle display spænding, jo højere spænding, desto færre antal tryk.

3Trin 3, tryk på den højre knap i mere end 2 sekunder, slip, for at forlade udgangsspændingskalibreringstilstanden. Alle parametre, der er indstillet, gemmes automatisk ved strømafbrydelse.

Specifikationer:

Indgangsspænding: 2.5V~40V

Udgangsspænding: 1.25V~37V (justerbar)

Udgangsstrøm: 3A (maksimalt)

Konverteringseffektivitet: 92% (maksimalt)

Udgangsrippel:
