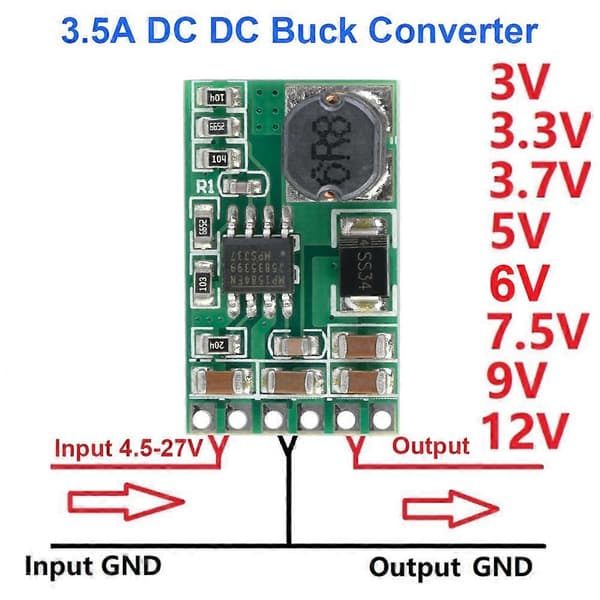

Funktioner:

1. Denne buck-konverter er designet til at omdanne indgangsspænding til lavere udgangsspænding, og dens indgangsspændingsområde er 4,5-27V.

2. Flere beskyttelsesfunktioner inklusive overophedningsafbrydelse, underspændingslåsning (UVLO), BS-spændingsbeskyttelse og kortslutningsbeskyttelse.

3. Fremstillet med elektroniske komponenter af høj kvalitet, stabil ydeevne.

4. Rimelig komponentlayout, let at tilslutte og bruge.

5. Anvendelse: Motorlegetøj, LED, CCTV-kamera, instrumenter, batterioplader, lydforstærker og mere.



Specifikation:

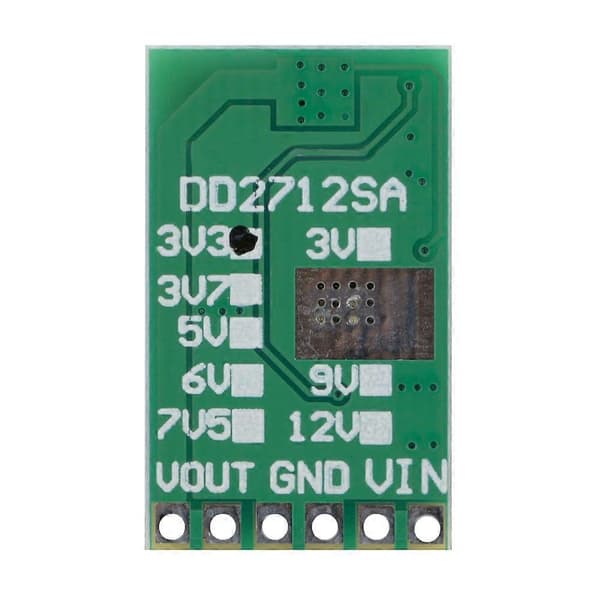

Udgangsspænding: 3V 3.3V 3.7V 5V 6V 7.5V 9V 12V (Valgfrit)

Arbejdsfrekvens 900kHz

Konverteringseffektivitet: 76-92%

Arbejdstemperatur: -20~50

Størrelse: 25*15*6.3mm / 0.98*0.59*0.25in

Vægt: 3g (ca.)



3V :

Indgangsspænding: 4.5~27V

Udgangsspænding: 3V

Maksimal udgangsstrøm: 2.5A

Kortvarig maksimal udgangsstrøm: 3.5A

Hvilestrøm: ca. 250A



3.3V :

Indgangsspænding: 4.5~27V

Udgangsspænding: 3.3V

Maksimal udgangsstrøm: 2.5A

Kortvarig maksimal udgangsstrøm: 3.5A

Hvilestrøm: ca. 250A



3.7V :

Indgangsspænding: 4.5~27V

Udgangsspænding: 3.7V

Maksimal udgangsstrøm: 2.5A

Kortvarig maksimal udgangsstrøm: 3.5A

Hvilestrøm: ca. 250A



5V :

Indgangsspænding: 6.6~27V

Udgangsspænding: 5V

Maksimal udgangsstrøm: 2.5A

Kortvarig maksimal udgangsstrøm: 3.5A

Hvilestrøm: ca. 250A



6V :

Indgangsspænding: 7.5~27V

Udgangsspænding: 6V

Maksimal udgangsstrøm: 2.5A

Kortvarig maksimal udgangsstrøm: 3.3A

Hvilestrøm: ca. 250A



7.5V :

Indgangsspænding: 9~27V

Udgangsspænding: 7.5V

Maksimal udgangsstrøm: 2.5A

Kortvarig maksimal udgangsstrøm: 3A

Hvilestrøm: ca. 250A



9V :

Indgangsspænding: 11~27V

Udgangsspænding: 9V

Maksimal udgangsstrøm: 2.3A

Kortvarig maksimal udgangsstrøm: 3A

Hvilestrøm: ca. 250A



12V :

Indgangsspænding: 13~27V

Udgangsspænding: 12V

Maksimal udgangsstrøm: 2A

Kortvarig maksimal udgangsstrøm: 3A

Hvilestrøm: ca. 250A



Pakkeliste:

1 * Spændingsomformer



Bemærk:

Dette er et DC-DC spændingsomformermodul, skal bemærkes ved brug:

1. Indgangsspændingen må ikke være større end det maksimale indgangsområde

2. Udgangseffekten må ikke være større end den maksimale belastning i længere tid

3. Indgangseffekten skal være større end udgangseffekten, da modulet selv forbruger strøm
