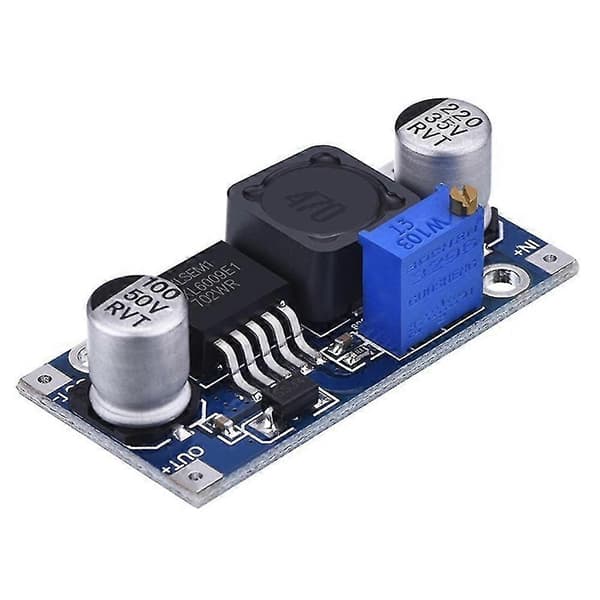

XL6009 er et 4A switching strøm boost (BOOST) modul. Modulet bruger højfrekvent switching teknologi XL6009E1 som kernechip, ydeevnen er overlegen i forhold til LM2577. XL6009 boost modulet er billigere og yder bedre, og LM2577 modulet er ved at blive udfaset.

Ultra-bred indgangsspænding 3V~32V, zui godt arbejdsspændingsområde er 5~32V;

Ultra-bred udgangsspænding 5V~35V;

Indbygget 4A højeffektiv MOSFET switch tube, effektiviteten er op til 94%; (LM2577 strøm er kun 3A)

Switching frekvensen er 400KHz, hvilket kan opnå meget gode resultater med en filterkondensator med lille kapacitet. Rippel er mindre og volumen er mindre. (LM2577 frekvens er kun 50KHz)

Tekniske parametre:

Model specifikationXL6009 boost modul

Modulær naturIkke-isoleret boost (BOOST)

EnsretningsmetodeAsynkron ensretter

Indgangsområde3V~32V

Udgangsområde5V~35V

Indgangsstrøm4A (maksimum), ingen belastning 18mA (5V indgang, 8V udgang, ingen belastning mindre end 18mA. Jo højere spænding,

jo større er strømmen uden belastning.)

Konverteringseffektivitet
