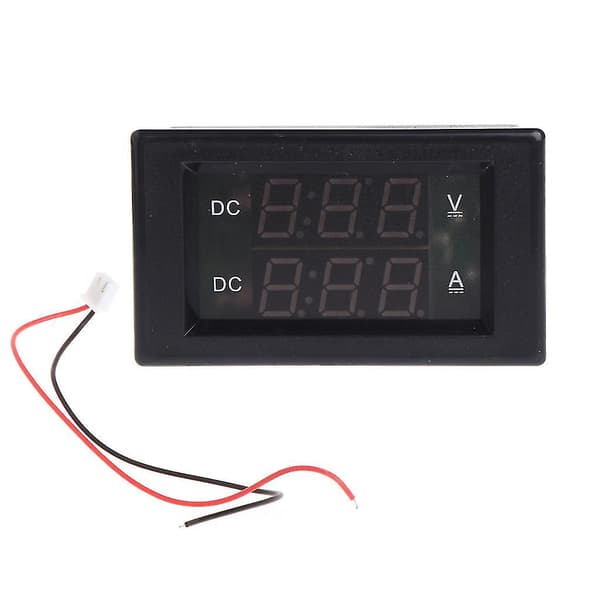

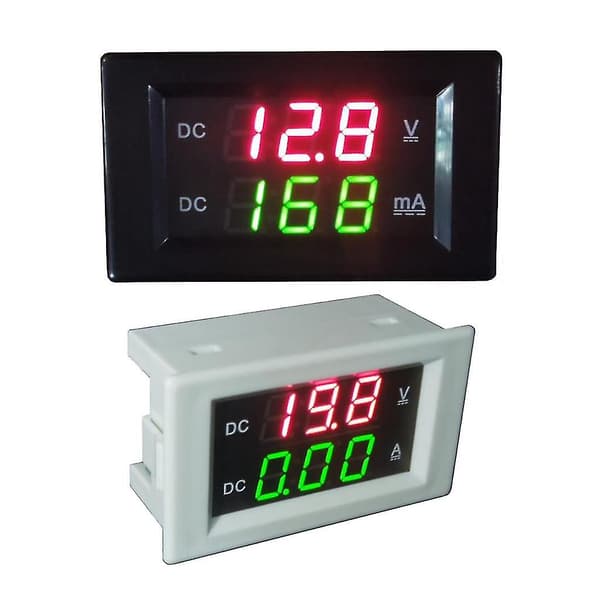

Ekstreme arbejdsforhold: Min. forsyningsspænding: + 3,5V Maks. forsyningsspænding: + 30V Driftstemperatur: -10 ~ + 65 Driftsfugtighed: 10 ~ 80% (ikke-kondenserende) Arbejdstryk: 80 ~ 106kPa Sollys: ingen direkte eksponering Link information Strømmåler: To-linjestik Tynd - Sort linje: Header forsyning Negativ Tynd - Rød linje: Header forsyning positiv (Bemærk: spænding mellem rød og sort linje kan'for t overstige 30V) Testsiden: Tre-linjestik COM: Test Fælles V +: Test positiv spændingsindgang A +: Test \"positiv\" strømindgang; tjek tegningen før installation, ellers brænder den. Da headeren er co-designet, hvilket betyder, at jordledningen til test og strømforsyning er sammenkoblet, så den kun kan tilsluttes mellem den negative strømforsyning og den negative af den testede enhed (Vi anbefaler at forbinde den gule ledning og de sorte ledninger sammen, for at forhindre ekstern interferens forårsaget af digitalt amperemeter, der blinker) Specifikationer: Materiale: Plast Farve: Sort/Hvid Spændingsmåleområde: 0-600V Spændingsopløsning: 1V Impedans: >2M Strømmåleområde: 0,00-9,99-20,0A Strømopløsning: 0,01A (under 10A) 0,1A (over 10A) Forsyningsspænding (ikke-isoleret måler): for DC 3,5 ~ 30V (bredt område) Bemærk: Den maksimale indgangsspænding må ikke overstige 30V, ellers brænder den Isolationsmåler (isoleret strømforsyningsmåler): DC8-18V Driftsstrøm:
