Funktioner:\r

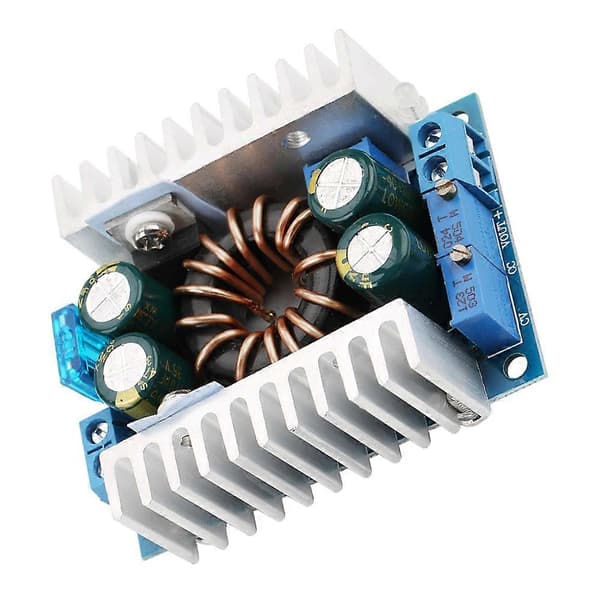

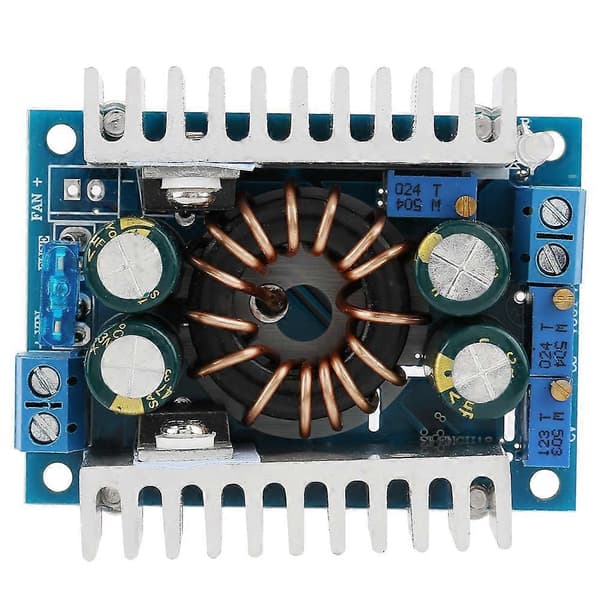

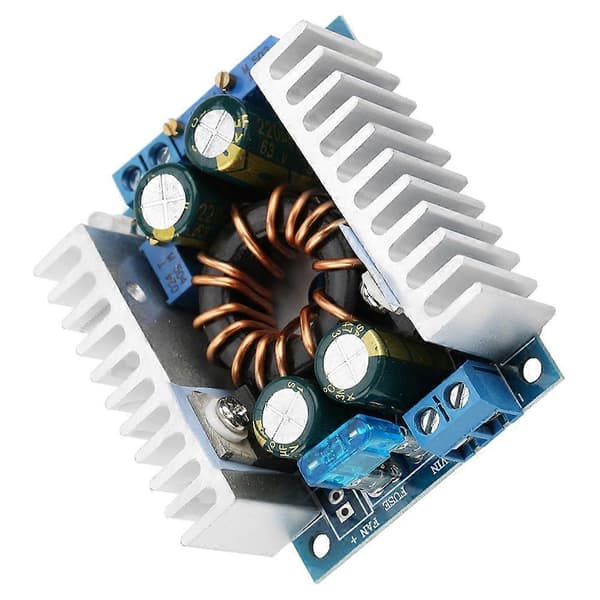

Dette er en ikke-isoleret DC-strømomformermodul med lang levetid.\r

Høj effekt og stabil udgang, den konverterer 10-32VDC til 12-60VDC.\r

Komponenter af høj kvalitet sikrer høj konverteringseffektivitet, op til 95%.\r

Designet med store køleplader for bedre varmeafledning.\r<

Bruges ofte til spændingsstabilisering af solenergi, batteriopladning, drift af store effekt-LED'er osv.\r

\r

\r

Specifikation:\r

Type: Ikke-isoleret step-up-modul (BOOST)\r

Indgangsspænding: 10~32VDC\r

Indgangsstrøm: 16A (MAX.); hvis mere end 8A, bedes du forbedre varmeafledningen\r

Hvilestrøm: 15mA (testet ved konvertering af 12V til 20V; den vil stige, når udgangsspændingen er højere)\r

Udgangsspænding: 10~60VDC kontinuerligt justerbar\r

(Gælder kun hvor indgangsspændingen er lavere end udgangsspændingen, kan ikke sænke spændingen)\r

Udgangsstrøm: 8A (relateret til forskellen mellem indgangs- og udgangsspænding, jo større spændingsforskel, desto mindre udgangsstrøm. Forbedr venligst varmeafledningen, når strømmen overstiger 4A)\r

Konstant strømudgangsområde: 0,3~8A\r

Justeringsområde for tændingslamper: 0,3~8A\r

Udgangseffekt: Naturlig køling 90WMAX; Forbedret køling 150WMAX\r

Driftstemperatur: -40 til 85 (hvis temperaturen er for høj, bedes du forbedre varmeafledningen)\r

Frekvens: 150KHz\r

Konverteringseffektivitet: 95% (Effektiviteten er relateret til indgangs-/udgangsspænding, strøm og spændingsforskel)\r<

Kortslutningsbeskyttelse: Ja (indgang 15A sikring)\r

Omvendt indgangsbeskyttelse: Nej, kan normalt tilslutte diode i serie til indgangen\r

Udgangsindikatorlampe: Med opladningsindikation; den viser rød ved opladning, grøn når den er fuldt opladet\r

Udgangsflowbeskyttelse: Ja\r

Installationsmetode: Fire 3 mm skruer (IKKE INKLUDERET)\r

Koblingsmetode: Terminaler\r

Vægt: 74g / 2.6oz (ca.)\r

\r

\r

Pakkeliste:\r

1 * Spændingsomformer\r

\r

\r

Strømjustering:\r

1, Juster CV-potentiometeret, afhængigt af belastningskravene, juster udgangsspændingen til den passende værdi, eksempel: 4 serier af batterier til 55V, 10 serier LED til 37V\r

2, Modulets udgangsstrømværdi er indstillet til minimum (drej CC-potentiometeret mod uret, indtil du hører en lille knasende lyd fra potentiometeret)\r

3, Tilslut til amperemeter, tilsluttet til LED eller batteri, juster CC-potentiometeret til den ønskede strøm. Hvis den bruges til opladning, aflad batteriet før justering.\r

Fordi jo mere batteristrøm, desto mindre ladestrøm. Bemærk, at strømmen i dette modul ikke kan justeres med kortslutning.\r

4, Tænd lysstrømsjustering, som bruges til at indikere, om batteriet er fuldt opladet. Rødt lys lyser ved opladning, grønt lys lyser, når det er fuldt opladet. Tilslut et fuldt opladet batteri til udgangsenden og juster tændingslyspotentiometeret, indtil grønt lys lyser.
