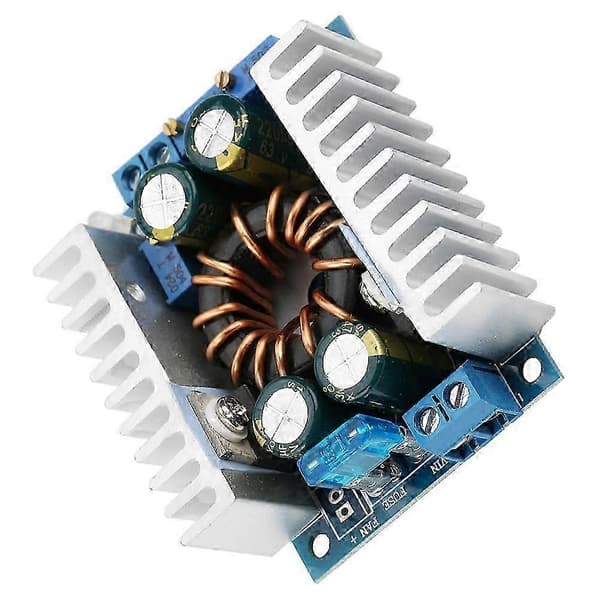

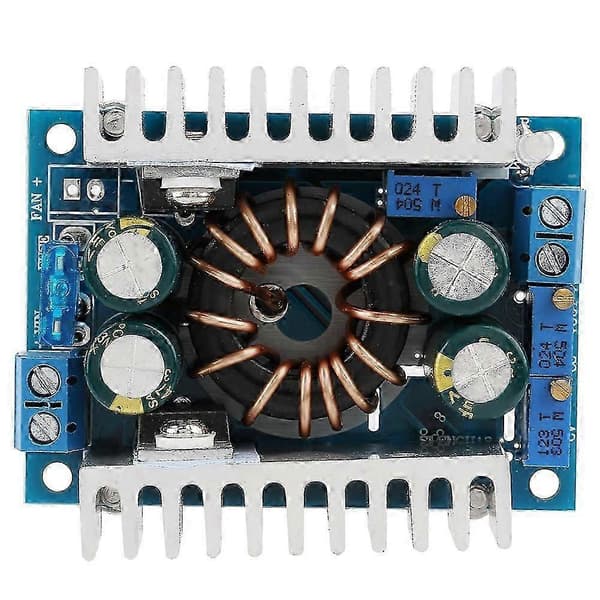

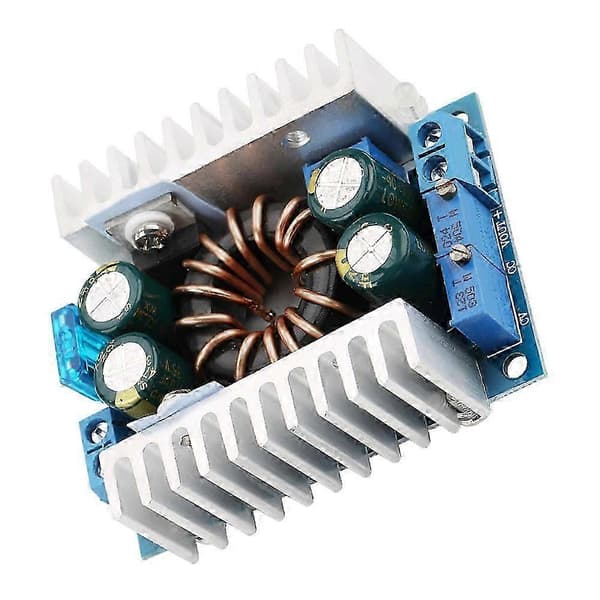

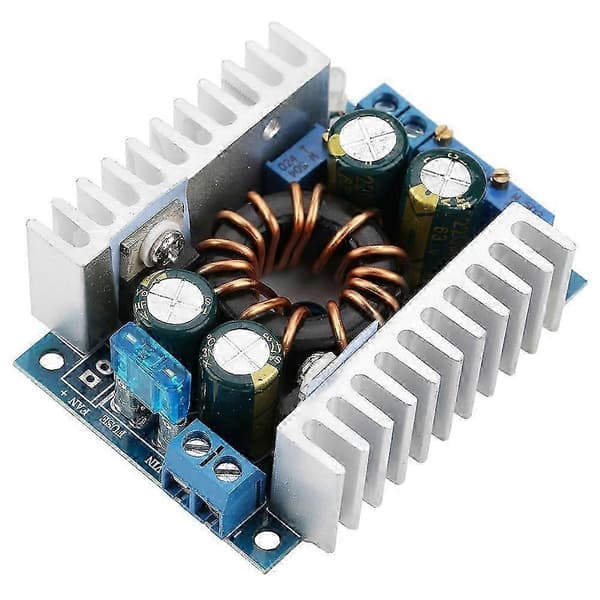

Dette er et ikke-isoleret DC-strømkonverteringsmodul med lang levetid. Høj effekt og stabil udgang, det konverterer 10-32VDC til 12-60VDC. Komponenter af høj kvalitet sikrer høj konverteringseffektivitet, op til 95%. Designet med store køleplader for bedre varmeafledning. Bredt anvendt til spændingsstabiliserende opladning af solenergi, opladning af batteripakker, LED-drev med høj effekt osv. Specifikation: Type: Ikke-isoleret step-up modul (BOOST) Indgangsspænding: 10~32VDC Indgangsstrøm: 16A (MAX.); hvis mere end 8A, forbedr venligst varmeafledningen. Hvilestrøm: 15mA (testet ved konvertering af 12V til 20V; den vil stige, når udgangsspændingen er højere) Udgangsspænding: 10~60VDC kontinuerligt justerbar (Gælder kun hvor indgangsspændingen er mindre end udgangsspændingen, kan ikke nedtrappe spændingen) Udgangsstrøm: 8A (relateret til indgangs- og udgangsspændingsforskellen, jo større spændingsforskel, jo mindre udgangsstrøm. Forbedr venligst varmeafledningen, når strømmen er over 4A) Konstant strømudgangsområde: 0,3~8A Justeringsområde for drejelys: 0,3~8A Udgangseffekt: Naturlig køling 90WMAX; Forbedret køling 150WMAX Driftstemperatur: -40 til 85 (hvis temperaturen er for høj, forbedr venligst varmeafledningen) Frekvens: 150KHz Konverteringseffektivitet: 95% (Effektivitet er relateret til ind-/udgangsspænding, strøm og spændingsforskel) Kortslutningsbeskyttelse: Ja (indgang 15A sikring) Omvendt indgangsbeskyttelse: Nej, kan normalt tilslutte diode i serie til indgangen Udgangsindikatorlys: Med opladningsindikation; det viser rødt under opladning, grønt når fuldt opladet Udgangsflow tilbagebeskyttelse: Ja Installationsmetode: Fire 3mm skruer (IKKE inkluderet) Ledningsføringsmetode: Terminalblokke Vægt: 74g / 2,6oz (ca.) Pakkeliste: 1 * Spændingskonverter Strømjustering: 1, Juster CV-potentiometeret, afhængigt af belastningskravene, juster udgangsspændingen til den passende værdi, eksempel: 4 serier af batteri til 55V, 10 serier LED til 37V 2, Modulets udgangsstrømværdi er indstillet til minimum (drej mod uret CC-potentiometeret, indtil du hører en lille knæklyd fra potentiometeret) 3, Tilslut til amperemeter, tilsluttet LED eller batteri, juster CC-potentiometeret til den krævede strøm. Hvis det bruges til opladning, aflad batteriet før justering. Fordi jo mere batteristrøm, jo mindre ladestrøm. Bemærk, at strømmen af dette modul ikke kan justeres med kortslutning. 4, Justering af drejelysstrøm, bruges til at indikere, om batteriet er fuldt opladet. Rødt lys er tændt under opladning, grønt lys er tændt, når fuldt opladet. Tilslut et fuldt opladet batteri til udgangsenden, og juster drejelyspotentiometeret, indtil grønt lys er tændt.
