Forholdsregler:1. Strømforsyningskredsløbet på hovedkortet har ingen sikring, og den indbyggede selvtillægning vil forårsage permanent skade på chippen på kortet (selv 2 sekunder er ikke tilladt).

2. Under normal drift er der sampling overstrømsbeskyttelse ved motorudgangen. Da moduleffekten og strømmen er , må du ikke kortslutte, når modulet ikke fungerer normalt.

kortslutningen har mulighed for at brænde , den første ledningsprøvemaskine bruger lille strøm og lavspændingstest, efter ok, så passerer høj strøm og højspænding, fordi det er kortmodul til , vær opmærksom på ledningsisoleringen, stærk spænding er ikke tilladt at Tryk på kortdelene.

3. Tilslut ikke motoren, der er åbenlyst uforenelig med spændingen og strømmen i modulet, eller som er fra motoren for at undgå uforklarlig skade.



1.MA MB faselinjeudgangstilslutningsmotor

2. 5V GND bundkort leveres med 5V strømforsyning (strøm ikke 30MA)

3.VCC GND motor hovedstrømforsyning (ekstern DC strømforsyning)

4. hastighedspulssignaludgang

5 positiv og negativ reverseringskontrolgrænseflade (kan også tilsluttes den eksterne kontakt)

6.VR hastighedskontrolsignalindgang (indbygget med potentiometer hastighedskontrol kan også tilsluttes 0-5V analog simulering PWM duty for at understøtte dual signal input hastighedsregulering)

7.Ha +5V GND Hall signal Strømindgang, generelt med Halls motor har tilsvarende linjer

Bundkortspecifikationer:

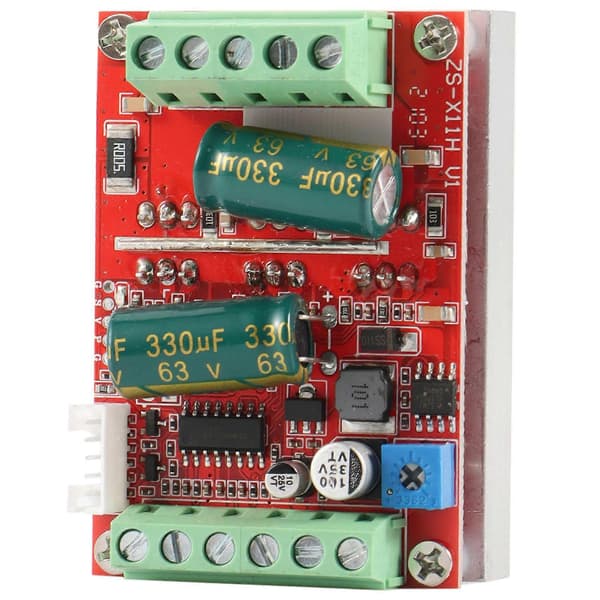

Produktnavn: 450W børsteløs Hall DC motor driver

Driftsspænding: 9-60V

Maksimal strøm: nominel 16A 20A

Maksimal effekt: 450W

Overstrømsbeskyttelse: Ja

Farve: Rød

Materiale: plast



Pakkeindhold:

1 * Børsteløs motorstyring



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
