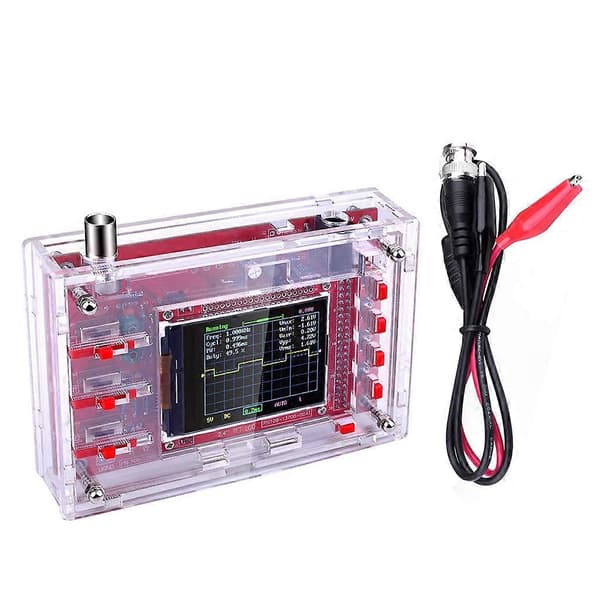

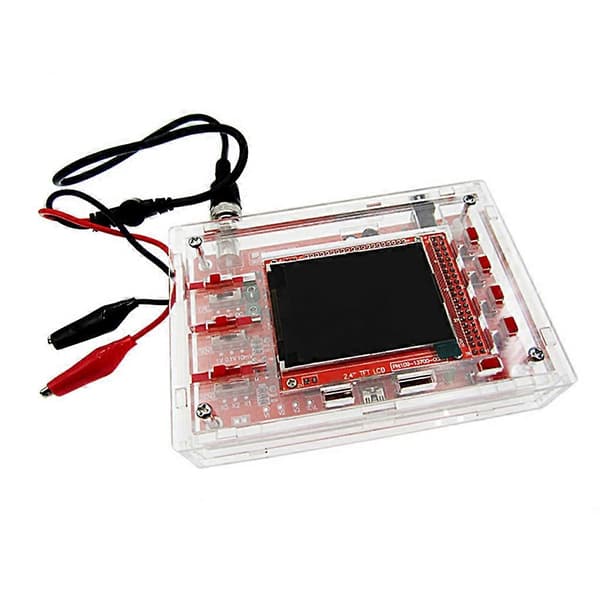

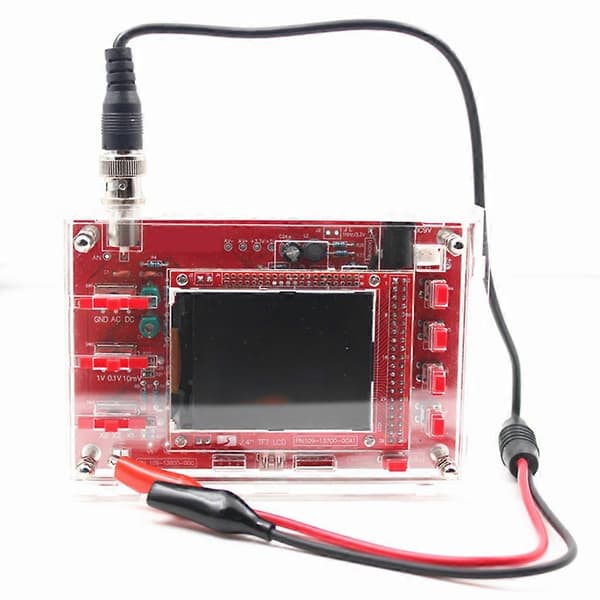

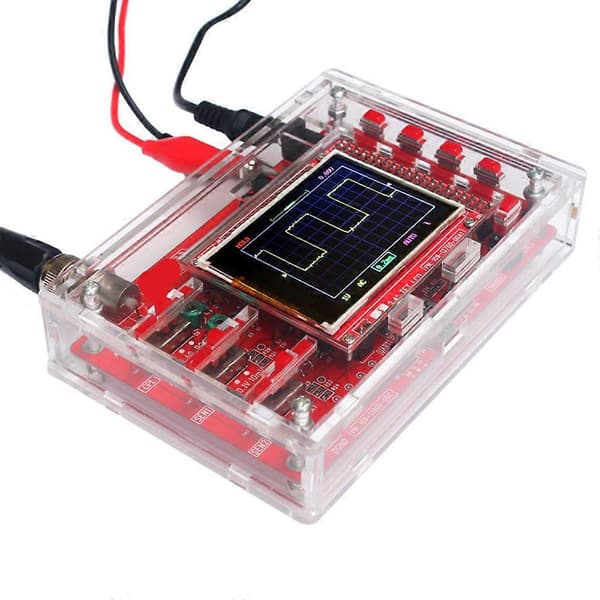

2.4\" TFT Digitalt lomme-oscilloskop-kit DIY-dele Håndholdt + Akryl DIY til etui-cover til skal til DSO138



Splinterny og høj kvalitet



Funktioner:

Dette kit bruger ARM Cortex-M3-processor (STM32F103C8) og inkluderer en 2.4-tommers farve TFT-skærm, der kan bruges som ARM-testudviklingskort.

Kan være sekundær udvikling på basis af dette kit, for eksempel kan det ændres til Millivoltmeter, dataloggere.

Justerbar lodret forskydning og med instruktioner.

Med automatiske, regelmæssige og one-shot tilstande, let at fange øjebliksbølgeformen.

Tilgængelig stigende eller faldende kanttrigger.

Observerbar tidligere triggerbølgeform (negativ forsinkelse).

Kan fryses når som helst for tidsbølgeformvisning (HOLD-funktion).

Leveres med 1Hz / 3.3V firkantbølge-testsignalkilde.

Med digital visning af bølgeformparametre, inklusive frekvens, periode, pulsbredde, duty ratio, MAX./MIN./AVG./Peak-Peak/virtuelle værdier.

Bølgeformlagerfunktion: mister ikke bølgeformen efter slukning.

Kortslutnings- og åben kredsløbsdetektion: kan hjælpe brugeren med at finde lodningsfejlen.

TFT-controllergenkendelsesfunktion.

SMD'en er blevet loddet, mere velegnet til elektronisk begynder.



Specifikation:

DSO138 Kit

Type: IKKE Loddet DIY Kit, og hvis du er interesseret, kan du finde den anden i denne butik, hvor SMD er loddet.

Maksimal realtids samplinghastighed: 1Msps

Nøjagtighed: 12Bit

Sampling Buffer Dybde: 1024 bytes

Analog båndbredde: 0-200KHz

Vertikal følsomhed: 10mV / Div - 5V / Div (1-2-5 progressiv måde)

Indgangsimpedans: 1MOmega

Maksimal indgangsspænding: 50Vpp (1: 1 probe), 400Vpp (10: 1 probe)

Koblingstilstande: til DC / AC / GND

Det vandrette for tidsbaseområde: 10mus / Div - 50s / Div (1-2-5 progressiv måde)

Forsyningsspænding: til DC 9V

PCB Størrelse: 117 * 76mm / 4.6 * 3in

Skærmstørrelse: 52 * 40mm / 2 * 1.57in

Pakke Størrelse: 18 * 12.5 * 3cm / 7.08 * 4.92 * 1.18in

Bemærk: 1. Tillad 0-1cm fejl på grund af manuel måling. Sørg for, at du ikke har noget imod det, før du byder.



Pakken indeholder:

1 * Digitalt oscilloskop-kit

1 * Probe

1 * Brugervejledning (engelsk)
