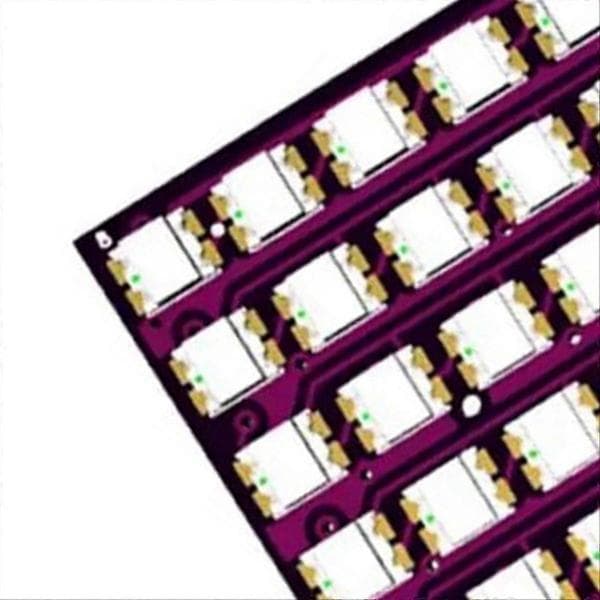

Spis ikke dette LED-gitter, bare fordi det er så farverigt og mundret! Dette er det mindste lille LED-gitter, vi kan lave, med 1 fuld RGB-farvepixel i en firkant, der kun er 64 tommer x 1 tomme (kompatibel med metriske entusiaster, dette er 24,4+ -mm x 24,4+ -mm). Bedst af alt er, at disse er små DotStar-LED'er med indbyggede PWM-drivere, så du kun behøver to digitale I/O-ben for at få gløden.
Men lad dig ikke narre af deres lille størrelse, hver LED er stadig utrolig og blændende i lysstyrke, ligesom de DotStars/NeoPixels, du kender og elsker. Disse integrerede LED'er er de samme, som bruges i vores smarte DotStar-lysbånd, bare meget små. Arrangeret i en 8x8 matrix er hver pixel individuelt adresserbar: ligesom NeoPixel har DotStar-LED'er en indlejret mikrocontroller inde i LED'en. Du kan indstille farven/lysstyrken for hver LED til en 24-bit farve (8 bit hver kompatibel med rød, grøn og blå).
Hver LED fungerer som et skifteregister, der læser inputfarvedata på inputbenet og derefter flytter de tidligere farvedata ud på outputbenet. Ved at sende en lang streng af data kan du styre et \"ubegrænset\" antal LED'er. PWM er indbygget i hver LED-chip, så når du har indstillet farven, kan du stoppe med at kommunikere med disken, og den vil fortsætte med at PWM'e alle LED'erne kompatible med dig.

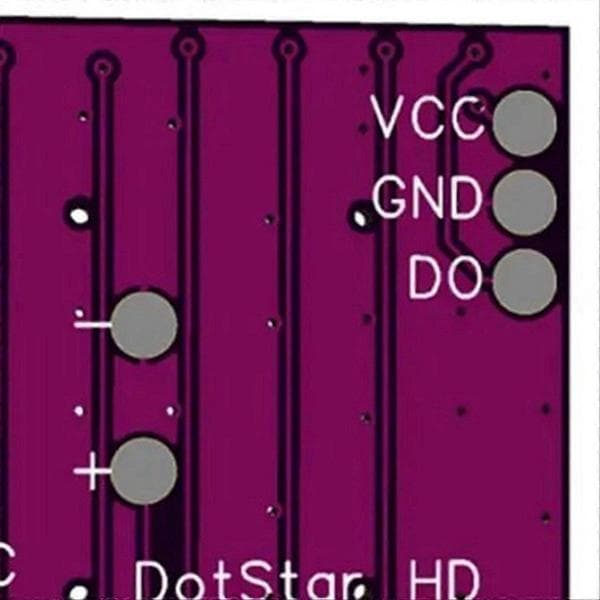

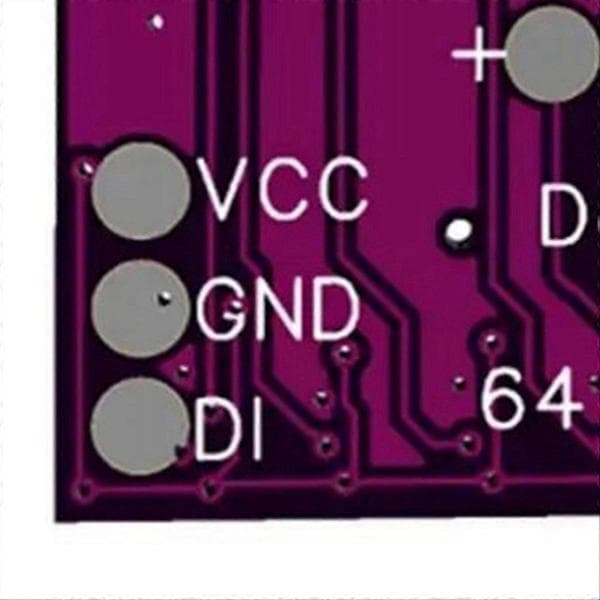

Ledningsføring er enkel: der er to 3-pads forbindelsesporte på bagsiden. Lod ledningen til inputporten (+5V GND DIN) og giv 5VDC kompatibel med +5V og jordbenene, og tilslut derefter DIN-benene til mikrocontrolleren. Du skal også etablere en fælles jord fra 5V strømforsyningen til mikrocontrolleren/XArduino. Da hver LED kan forbruge op til 40mA strøm (op til 2,5 ampere pr. panel, hvis alle LED'er er klart hvide!)
Hvis du planlægger at bruge fuld lysstyrke og meget hvidt, anbefaler vi, at du bruger en 5V 2A strømforsyning. kompatibel med de fleste anvendelser vil du se omkring 0,5A strøm pr. panel, og du kan indstille lysstyrken til at sænke den strøm. Bemærk, at strømmen, der passerer gennem pladen, er så stor, at den bliver varm! Disse LED'er
