Høj kompatibilitet: Modulet er udstyret med STEMMA QT/Qwiic-interface, understøtter plug-and-play, ingen lodning er påkrævet og kan tilsluttes direkte til for , for , for , for (for Qwiic-kompatible enheder), hvilket sikrer problemfri integration og drift.
Universelt spændingsområde: Det kan arbejde effektivt inden for spændingsområdet 2-5V DC, velegnet til en række forskellige elektroniske applikationer. Avanceret haptisk feedback: Bruger DRV2605L-driver til at give præcis haptisk feedback og forbedre brugerinteraktionen. Kompakt design: Modulet er kompakt og , hvilket gør det til et ideelt valg til DIY-elektronik- og robotprojekter.
Vibrationsfeedback: Motordrivercontrolleren designet til haptisk feedback (Haptic) bruger IC-interface, indbygget LRA (Linear Resonant Actuator) og ERM (Eccentric Rotor Motor) driveralgoritme, som kan give rig og realtidsvibrationsfeedback.
Flere motorer understøttes: LRA (Linear Resonant Actuator): Styrer vibrationsfrekvensen præcist; ERM (Eccentric Rotor Motor): Traditionel vibrationsmotordriver
Effektiv drivning: Udgangsstrøm op til 800mA (kan drive højeffektmotorer); Arbejdsspænding 2V-5.2V (kompatibel med 3V/5V-system)
Kernefunktioner:
Indbygget effektbibliotek:
Forudindlæste 123 haptiske effekter (klik, vibration, puls osv.)
Understøttelse af realtids PWM-indgang tilpasset vibrationstilstand
Intelligent kontrol:
Automatisk resonanssporing (Auto-Calibration): Optimer LRA-ydelse
Lav effekt-tilstand: Standbystrøm er kun 1A
Plug and play-interface: STEMMA QT/Qwiic (IC-interface, standardadresse 0x5A)
Tekniske parametre:
Arbejdsspænding 2V - 5.2V (anbefales 3.3V eller 5V)
Maksimal udgangsstrøm 800mA (øjeblikkelig)
Kontrolinterface IC (Qwiic), PWM-indgang
Indbygget effektbibliotek 123 forudindstillede effekter
Motortypestøtte LRA, ERM
Interfacebeskrivelse (STEMMA QT/Qwiic)
Pin Funktion Farve (Qwiic-linjesekvens)
GND Jord Sort
VIN Strømindgang (2V-5.2V) Rød
SDA IC-datalinje Blå
SCL IC-urledning Gul
Bemærk:
M+ / M- Tilslut til motoren (eksterne terminaler på visse moduler).
pin (afbrydelsesudgang, valgfrit).
Typiske applikationsscenarier
Haptisk feedback-enhed (spilcontroller, VR-handsker)
Intelligent interaktivt interface (vibrationsfeedback på berøringsskærm)
Punktskriftsdisplay (dynamiske haptiske prompter)
IoT-alarm (vibrationspåmindelse)
Farve: Som vist
Materiale: PCB
Pakkeindhold:

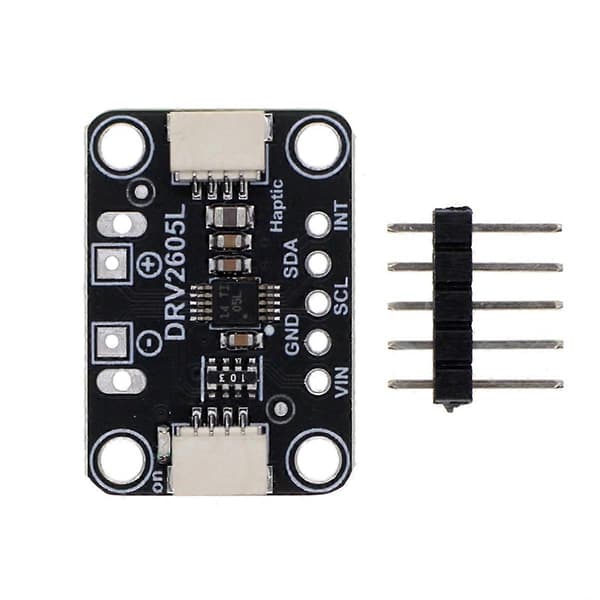

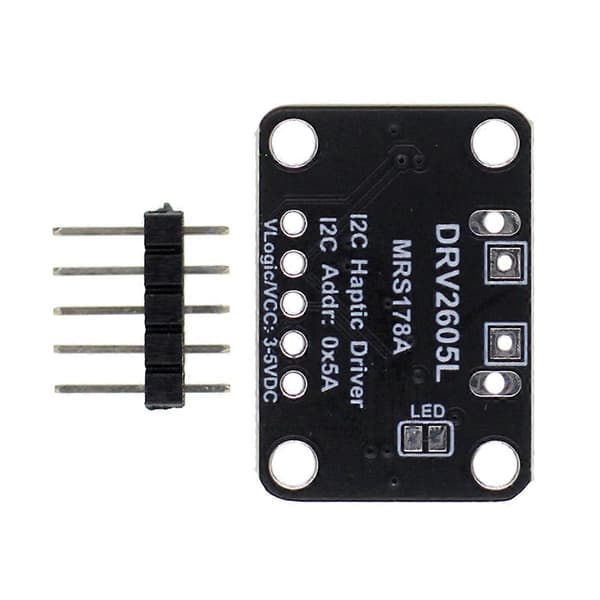

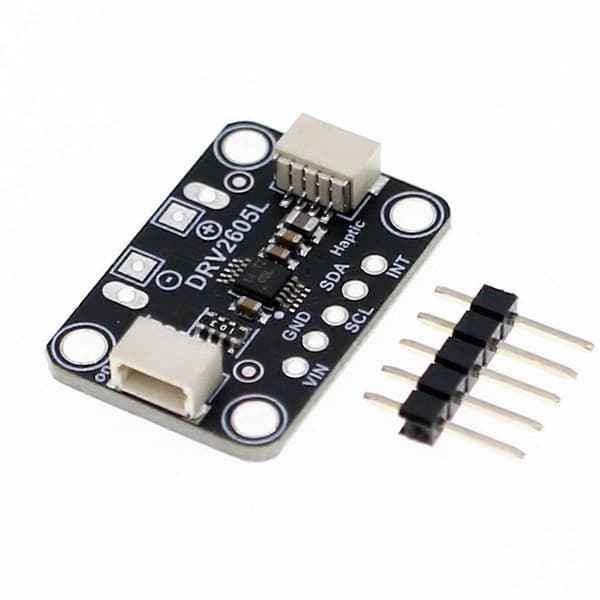

1 * DRV2605L-modul
1 * stiftliste (skal loddes)
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan medføre, at farven på elementet på billedet afviger lidt fra den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
