DSO138mini bringer følgende forbedringer: 1. Bedre struktur og mindre størrelse

2. USB- eller batteridrevet. 3. Ekstern triggerindgang.

4. Seriel output af bølgeformdata. 5. Universel controller.

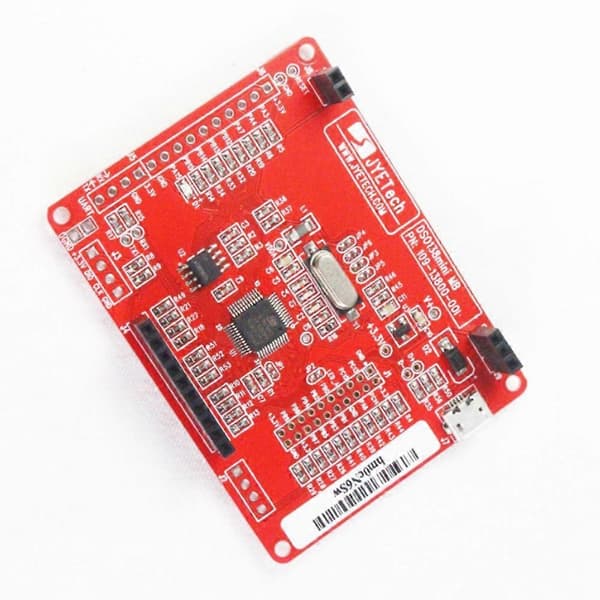

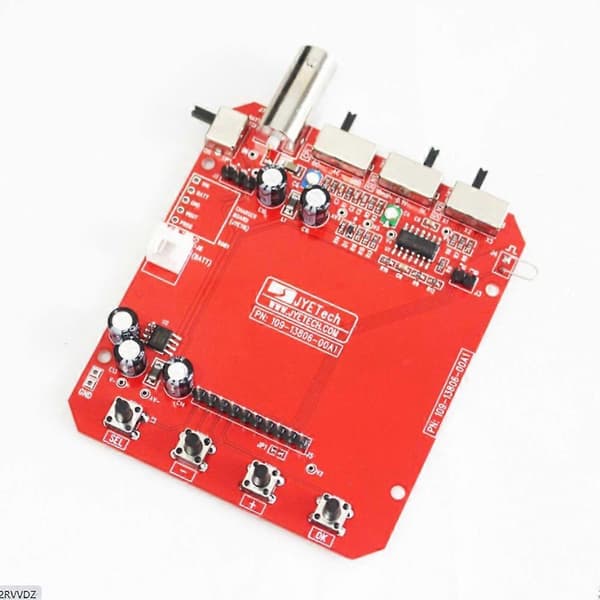

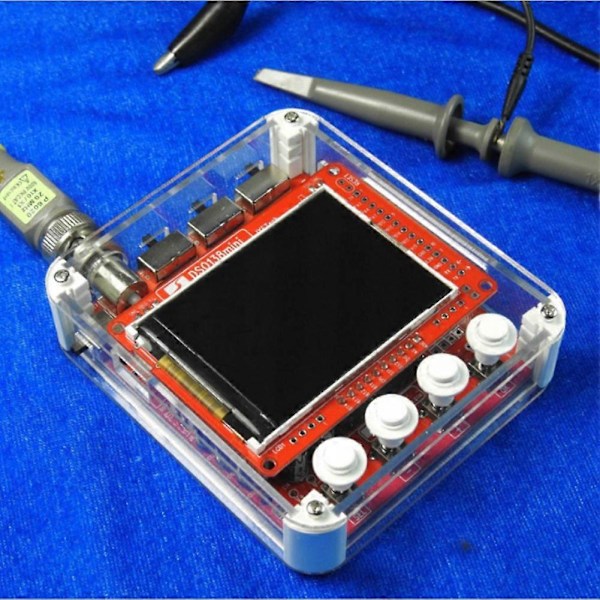

DSO138mini får MCU og LCD til at forblive i et PCB for at undgå problematiske pin-header-forbindelser, der blev brugt i DSO138. Dette øger ikke kun produktets pålidelighed, men gør også hovedkortet til en fleksibel universel controller.

DSO138minis trigger kan fungere pålideligt under 10us og 20us tidsbaseindstillinger. Bølgeformdata kan outputtes via seriel port, og dataene kan nemt vises på pc ved hjælp af anden software som Gnuplot. Dette foto viser den samme bølgeform vist på pc ved hjælp af Gnuplot.

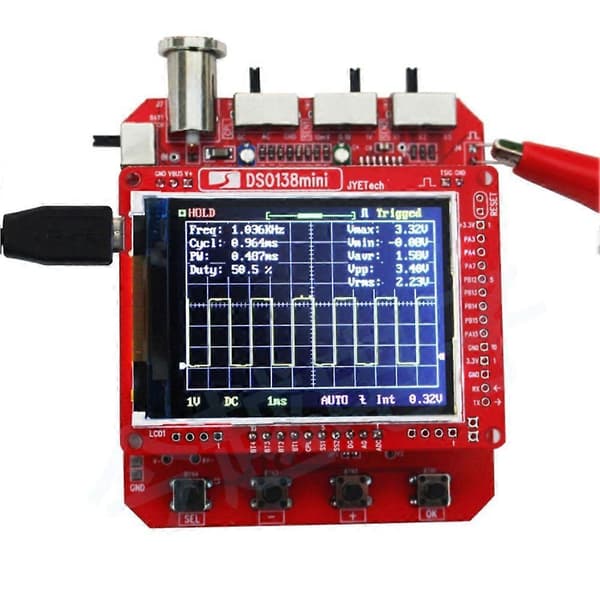

Specifikation:

Vigtigste funktioner i DSO138

Sampling rate: 1Msps max

Indbygget 1KHz/3.3V testsignal

Bølgeform freeze (HOLD) funktion tilgængelig

Gem/genkald bølgeform

Seriel bølgeformdata output

Vertikal:

Antal kanaler: 1

Analog båndbredde: 0 - 200KHz

Følsomhed: 10mV/Div - 5V/Div

Følsomhedsfejl: mindre end 5 %

Opløsning: 12-bit

Inputimpedans: 1M ohm

Maksimal indgangsspænding: 50Vpk

Kobling: DC, AC, GND

Horisontal:

Maks. real-time sampling rate: 1Msps

Tidsbase: 10us/Div - 500s/Div

Optagelængde: 1024 punkter

Trigger:

Trigger Modes: Auto, Normal, Single

Trigger Typer: Stigende/faldende kant

Trigger Position: 1/2 af bufferstørrelsen fast

Display: 2,4-tommer farve TFT LCD med 320 x 240 opløsning

Strømforsyning: 3.5V - 6V DC

Forsyningsstrøm: 120mA@5V

Fysiske dimensioner: 7 x 8cm/2.76 x 3.15inch

Type: Færdigt produkt / Reservedele

Farve: Rød

Materiale: plast



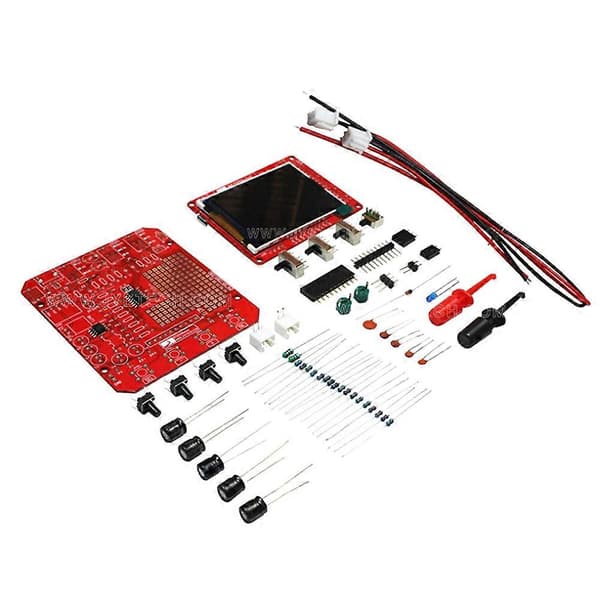

Pakkeindhold:

1 sæt x DSO138mini oscilloskop kit

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysoptagelse og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
