Beskrivelse:

Denne eksterne multifunktionsudvidelsesmåler kan kun bruges til Yaesu FT-857D og til FT-897. Med sin høje kvalitet og superstabilitet kan den effektivt opdage og forstå din Yaesu FT-857, til FT-897 og forbedre din arbejdseffektivitet.



Funktioner:

Høj ydeevne og superstabilitet.

Kan kun bruges til Yaesu FT-857D og til FT-897.

Viser tydeligt den automatiske niveaukontrolspænding, moduleringsniveauet, stående bølgeforhold og forsyningsspændingen.

Høj kvalitet og fremragende holdbarhed.

Let at bruge.



Specifikationer:

Vægt: 300g

Størrelse: 6,7*7*6cm

Linjelængde: 37cm

Farve: Sort



Pakkeliste:

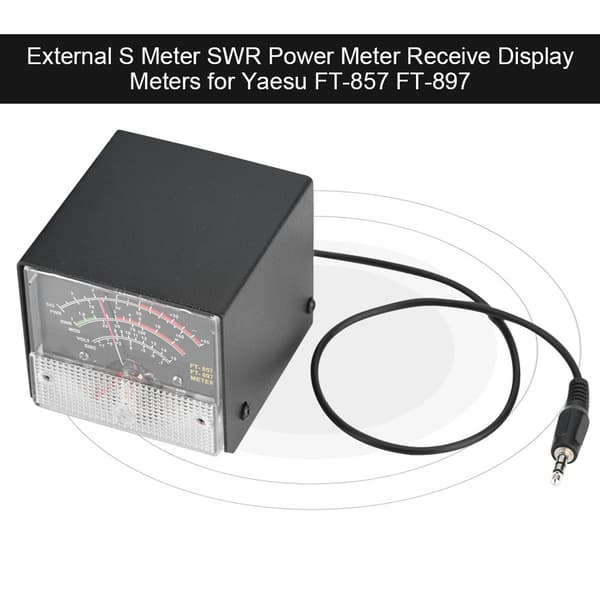

1 * Ekstern S-måler Displaymåler til Yaesu FT-857/FT-897



FT-857D& FT-897D ekstern overskriftsdisplayindstillingsmetode:

Modtagerdisplayindstillinger

1. tryk på (FUNC)-knappen for at gå ind i indstillingsmenuen, aktiver den udvidede menu.

2. drej (SELECT) for at ringe op til indstillingsmenuobjektet nr. 061(MTR ARX SEL).

3. drej (DIAL) for at vælge en ekstern instrumentdisplay:

-SIG: display for insignalstyrke

-CTR: Diskriminatorcentermåler

-VLT: batterispænding

-N / A: tom

-FS: spænde i instrumentet 1mA fuldskala udsignal kalibreringsstandard eksterne instrumenter

-OFF: Sluk for måleren.

4. tryk på (FUNC)-knappen for at gemme indstillingerne og afslutte indstillingsmenuen.

Emissionsdisplayindstillinger

1. tryk på (FUNC)-knappen for at gå ind i indstillingsmenuen, aktiver den udvidede menu.

2. drej (SELECT) for at ringe op til indstillingsmenuobjektet nr. 061 (MTR ARX SEL).

3. drej (DIAL) for at vælge en ekstern instrumentdisplay:

-PWR: display for sendeeffekt

-ALC: Display for automatisk niveaukontrolspænding

-MOD: Moduleringsniveauvisning

-SWR: SWR-display

-VLT: Displayforsyningsspænding

-N / A: tom

-OFF: Sluk for måleren.

Kalibreringsmetoden er som følger

1. tryk på (FUNC)-knappen for at gå ind i indstillingsmenuen, aktiver den udvidede menu.

2. drej (SELECT) for at ringe op til indstillingsmenuobjektet nr. 060 (MTR ARX SEL).

3. drej (DIAL) for at vælge FS.

4. med en lille skruetrækker for at justere kalibreringsjusteringshullet bag, så overskriftpegeren til fuld skala.

5. kalibreringen er klar!

Hvis du ikke kan finde tallene 60, 61-menuen, er dette to radioskulte menuer. Tryk længe på F-tasten for at åbne menuindstillingerne, det 1:a menusæt til PÅ, tryk på F-tasten for at åbne udgangen for at gemme den skjulte menu.



Bemærk:

Instrumentet er blevet kalibreret ved levering, men udelukker ikke, at stød under transporten resulterer i, at en statisk pegepind ikke er nul, i dette tilfælde kan instrumentet justeres ved maskens selvnulstillingsskruer som vist i sort.
