Kredsløbsprincip:
AMM-TE amperemeter består hovedsageligt af ICL7107, strømkredsløb, reference spændingskilde, inputkredsløb og displaykredsløb.
1.ICL7107 er en BCD output integral type A/D konverteringschip, dens interne inkluderer; lineær forstærkning, analog switch, oscillation, displaydrivning osv.
2.Strømkredsløbet er opdelt i positiv strøm og negativ strøm. Positiv strøm indføres af J2, C8 filtrering. Negativ består af R8, Q1, L1, C6, C7, for D2, D3 og ZD1, som genererer -5V spænding indføres af chip 26. pin.
3.Reference spændingskilde består af R1, R2, VR1, R9, U2. 36-pin er reference spændings input pin. Juster VR1 potentiometer for at lade 36-pin spændingen være 100mV.
4.Inputkredsløbet består af J1, R5, R6 og C3. Når strømmen i det målte kredsløb passerer gennem R5, vil det generere en spænding på R5. Denne spænding vil blive indført til chip 31-pin gennem R6 strømbegrænsning og blive behandlet, C3 er input spændingsfiltreringskondensator.
5.Displaykredsløbet består af DS1-DS4, for D1, D4, 4 digitale rør kan drives direkte af chippen. R10 er strømbegrænsningsmodstand af DS1-DS3 digitale rørs decimalpunkter.

Færdig produkts fejlfinding:
1.Efter tilslutning med for DC 5V (vær opmærksom på polariteten), vil det digitale rør vise -.000 eller .000, dette er normalt.
2.Brug multimeter til at måle spændingen mellem chip 36-pin og 35-pin, og juster VR1 potentiometer lad den være 100mV.

for Nøglepunkter Spændingsreferenceværdi:
1.Chip 1-pin og 21-pin: 5V.
2.Chip 36-pin og 21-pin: 100mV,
3.Chip 26-pin og 21-pin: -5V.

Specifikation:
Materiale: PCB + Metal + Plast

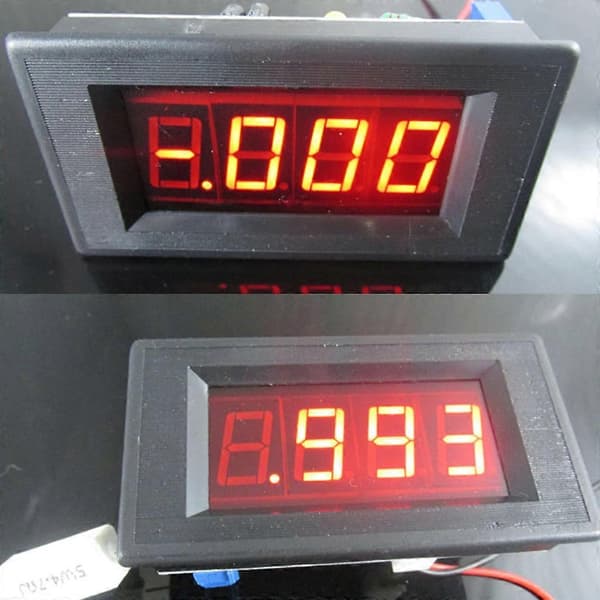

Type: Digitalt Amperemeter Kit
Panelstørrelse: 79 x 44mm / 3.11 x 1.73in
Monteringsstørrelse: 71 x 39mm / 2.8 x 1.53in
Mængde: 1 stk

Elektricitet
Parametre:
Arbejdsspænding: for DC 5V
Arbejdsstrøm: 35 mA
Nøjagtighed: 1mA
Måleområde: 0 - 2A
Overområde Indikation: Primær Display 1/-1
Displayfarve: Rød
Mængde: 1 sæt

Bemærk:
På grund af forskellen mellem forskellige skærme, afspejler billedet muligvis ikke den faktiske farve på varen. Tak!

Pakken indeholder:
1 sæt x Digitalt Amperemeter Kit
