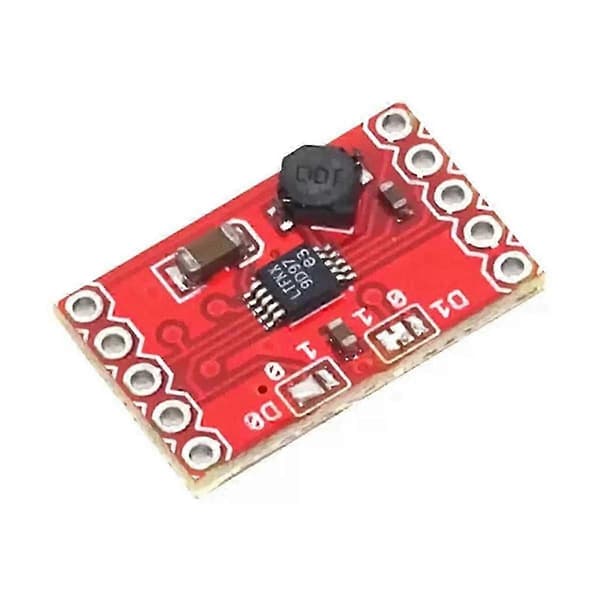

Dette lille modul bruger LTC3588 piezoelektrisk energi. Dette lille modul opsamler ikke kun piezoelektrisk energi, men også solenergi.

Der er en bro, der kan omdanne input til piezoelektriske elementer (PZ1 og PZ2), og kan omdanne det direkte input (Vin) til en DC-kilde. Begge broer trækker strøm inden for 20 volt. Derudover kan dette kort bruges alene som en buck-regulator.

Det har en ultra-lav hvilestrøms underspændings-lockout-tilstand, som har et stort lækagevindue, der kan opsamle ladningen af indgangskondensatoren, og buck-regulatoren kan dræne den akkumulerede strøm.

Generelt set, når Ltc3588 går i dvaletilstand, er indgangs- og udgangshvilestrømmene meget små. Buck-regulatoren aktiveres automatisk til normal drift.

Interfacet kan selektivt forbindes til fire udgangsspændinger (1,8V, 2,5V, 3,3V og 3,6V), og dets udgangsstrøm er en konstant strøm på 100mA. Udgangskondensatoren kan dog pludselig aflade højere strøm. Derfor har vi opsat en 20-volts input-beskyttelsesshunt, som giver de eksisterende inputkondensatorer mulighed for at lagre mere ladning.



Type: Energiopsamlingsmodul

1. 950nA Hvilestrømsinput (Udgangsstrøm - normalt ingen belastning)

2. 450nA Hvilestrømsinput (Underspændings-lockout-tilstand)

3. 2,7V-20V Input driftsområde

4. Integreret lavt tab fuldbølgebro, udgangsstrøm op til 100mA

5. Udgangsspændingen kan vælges, 1,8V, 2,5V, 3,3V og 3,6V

6. Højeffektiv integreret hysterese Buck DC/DC

7. Inputbeskyttelse - Op til 25mA omvendt biasstrøm, indgangsspænding er 20V

8. Bredt underspændings-lockout-område

Bemærk: Forskellige partier kan have forskelle i produktets udseende, farve og trykte tegn, hvilket ikke vil påvirke brugen

Farve: Som vist

Materiale: PCB

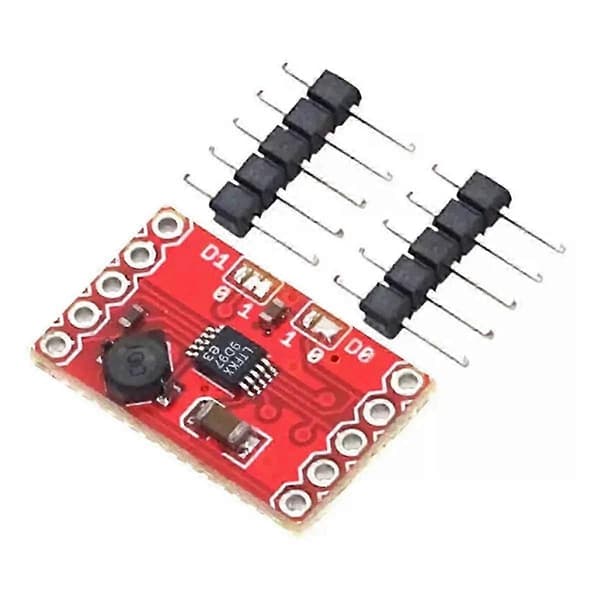

Pakkeindhold:

1 *Energiopsamlingsmodul

2 * Pin Header



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
