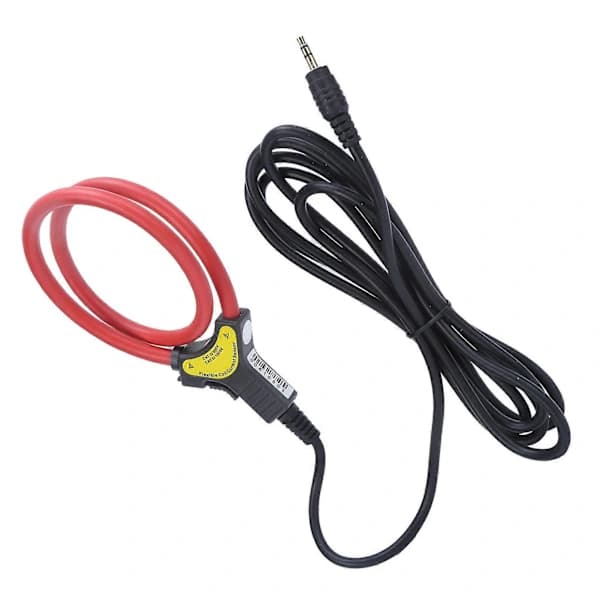

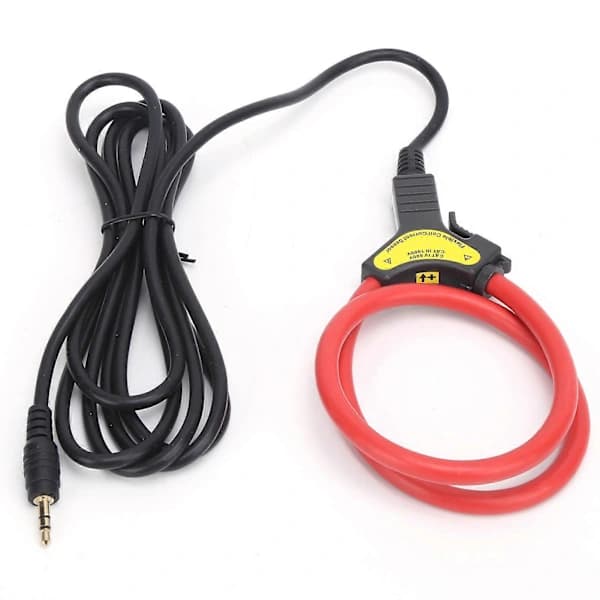

Varetype: Fleksibel Spole Strømsensor

Model: ETCR150FA

Materiale: ABS

Anvendelse: Elektronikindustri, kraftkommunikation, udstyrsproduktion, vedligeholdelse af kraftnet

Funktion: AC lækstrøm, stor strøm, højordens harmonisk strøm, kompleks bølgeformsstrøm, transient inrush-strøm, fase, elektrisk energi, effekt

Effektfaktor og anden detektering

Detektionsmetode: Fleksibel spole CT: Udgangssignalet er differentieringen af strøm til tid. Ved at integrere udgangsspændingssignalet kan det gendannes korrekt

Indgangsstrøm

Spolediameter: Ca. 7,5 mm / 0,3 tommer

Område: 0A~10000A~højere

Opløsning: 10mA

Nøjagtighedsklasse: 1,0%FS (50Hz/60Hz; 232, under 70%RH, tråden er i midten af spolen)

Fasefejl: 0,1(50Hz/60Hz; 232)

Udgangsgrænseflade: Ca. 3,5 mm / 0,1 tommer lydfrekvenskontakt/BNC-stik/hane (valgfrit)

Kabellængde: Ca. 2 m / 6,6 fod

Elektrisk feltinterferens: Ingen hysterese effekt, ingen forstyrrelse fra eksternt elektrisk felt

Trådposition: Den testede tråd er i midten af spolen, og positionsfejlen påvirker 0,3%FS

Strømfrekvens: 45Hz~70Hz (frekvens af målt strøm)

Responsfrekvens: 0,1Hz~1MHz

Linjespænding: Linjetest under AC 1000V

Arbejdstemperatur og luftfugtighed: -20~50; under 80%rh

Lagertemperatur og luftfugtighed: -10~60; under 70%rh

Dielektrisk styrke: AC 2000V/rms (begge ender af spolen oplåst og udvidet)

Egnet til sikkerhedsstandard: CAT IV 600V, CAT 1000V

1. Består af en spole og et håndtag, spoledelen har ingen eksponerede metalledere, kontaktløs måling, sikker og pålidelig.

2. Lille størrelse, let vægt, udsøgt udseende, blød og fleksibel, velegnet til trange miljøer og steder med tætte kabler.

3. Dette produkt med bredt måleområde, høj nøjagtighed, stærk pålidelighed, responsfrekvensbåndbredde 0,1Hz1MHz.

4. Den ringformede spole jævnt viklet på ikke-ferromagnetiske materialer har ingen hysterese effekt, næsten nul fasefejl, ingen magnetisk mætning og ekstremt høj linearitet.

5. Anvendes hovedsageligt til detektering af AC lækstrøm, stor strøm, højordens harmonisk strøm (op til 400 gange), kompleks bølgeformsstrøm, transient impulsstrøm, fase, elektrisk energi, effektfaktor osv. 1 x Spole Strømsensor
