Funktioner:

1. Hovedchip: N5555; Indgangsspænding: DC5-15V; Udgangsamplitude: 4.2V V-PP (5V input) til 11.4V V-PP (12V input); Udgangsfrekvens 1Hz-50Hz, 50Hz-1KHz, 1KHz-10KHz, 10KHz-200KHz Fire Valgfri.

2. Når strømforsyningen er 5V, kan udgangsstrømmen være omkring 15MA; når 12V strømforsyning, kan udgangsstrømmen være omkring 35MA.

3. Udgangsamplitude: 4.2V V-PP til 11.4V V-PP. (Forskellig indgangsspænding, udgangsamplituden vil være forskellig).

4. Maksimal udgangsstrøm 15MA, inkluderet 15MA (5V strømforsyning, V-PP større end 50%), >=35MA (12V strømforsyning, V-PP større end 50%). Udgang med LED-indikation (lavt niveau, LED vil lyse; højt niveau, LED vil slukke; lav frekvens, LED'en blinker).

5. Udgangens duty cycle kan finjusteres. Duty cycle og frekvens kan ikke justeres separat, justering af duty cycle vil ændre frekvensen.



Specifikationer:

Materiale: ABS

Farve: Som vist på billedet

Indgangsstrøm: >100MA (inkluderet 100MA)

Indgangsspænding: 5V-15VDC

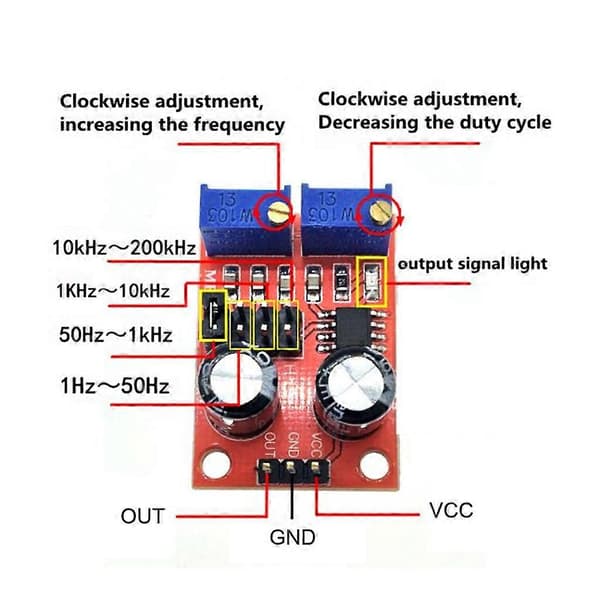

LF Fil: 1Hz ~ 50Hz

IF Fil: 50Hz ~ 1kHz

Højfrekvensfil: 1KHz ~ 10kHz

HF Fil: 10kHz ~ 200kHz

Cycle T=0.7 (RA+2RB) C (RA, for RB for 0-10K justerbar)

Lav frekvens: C=100UF

Mellemfrekvens: C=1UF

M-H Frekvens: C=0.1UF

Høj frekvens: C=0.001UF

Størrelse: Ca. 3.1x2.2cm/1.22x0.86in

Vægt: Ca. 12g



Bemærk:

1. Før du ændrer frekvensen, skal du slukke for strømmen.

2. Tillad venligst 0-1 cm fejl på grund af manuel måling. Sørg for, at du ikke har noget imod det, før du byder.

3. På grund af forskellen mellem forskellige skærme afspejler billedet muligvis ikke varens faktiske farve. Tak skal du have!



Pakken indeholder:

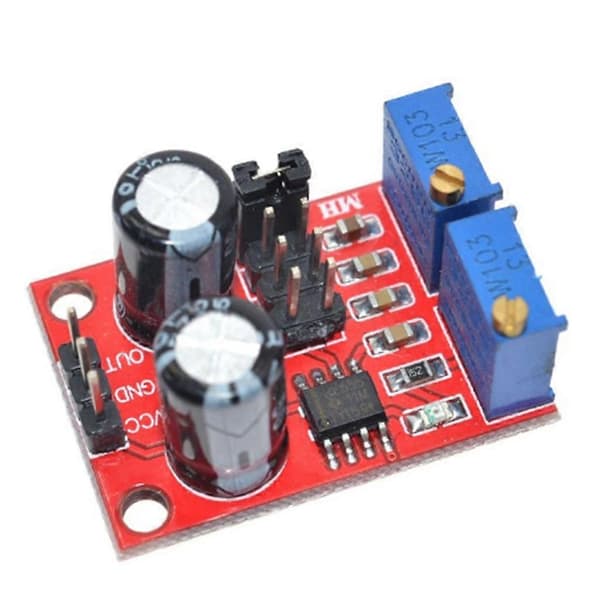

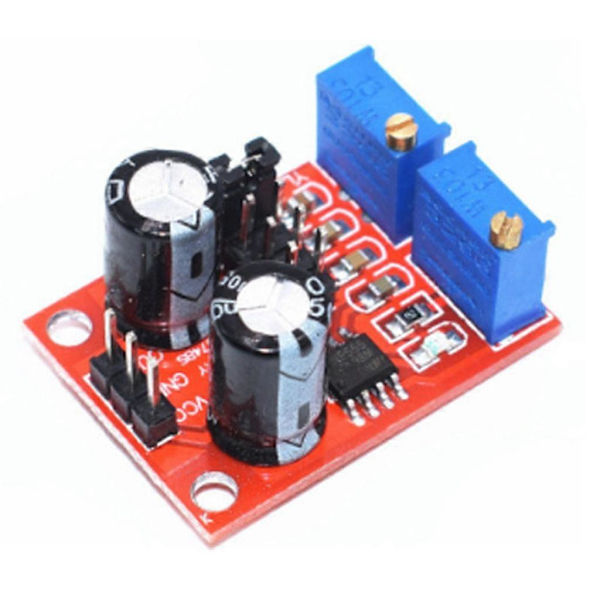

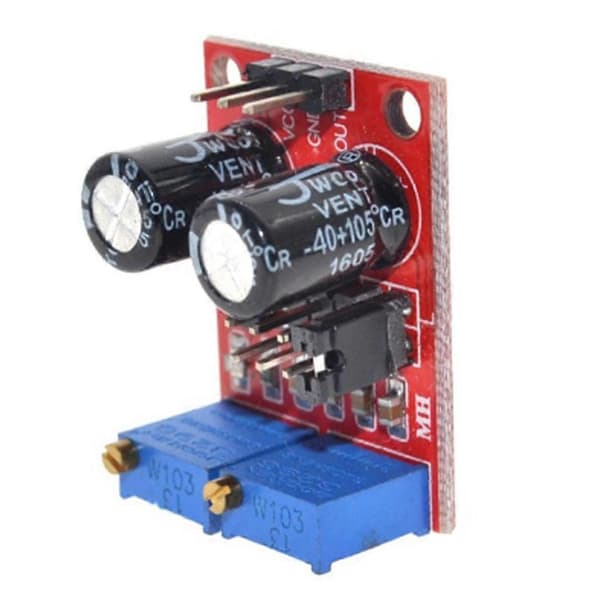

1 stk. NE555 modul
