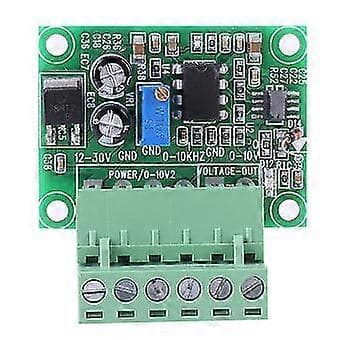

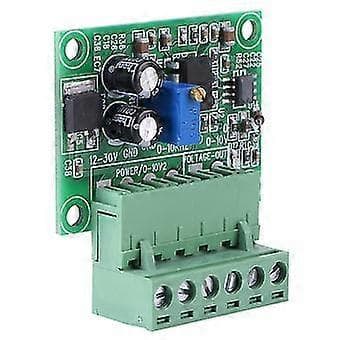

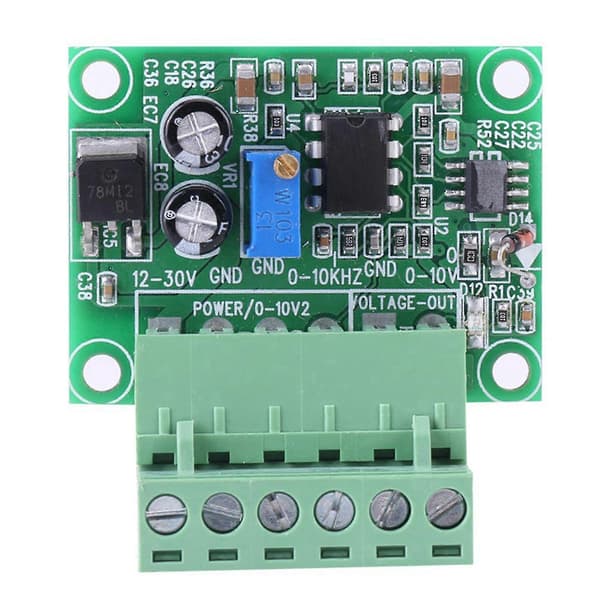

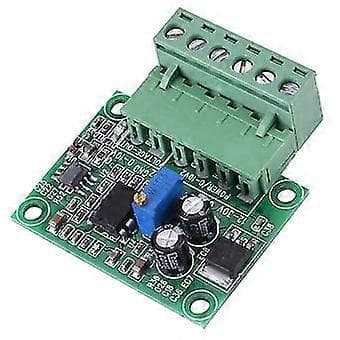

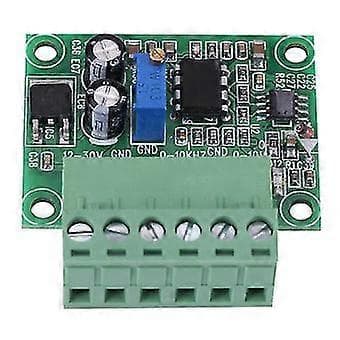

Frekvensen af pulssignalet 0HZ til 10KHZ konverteres til et analogt spændingssignal på 0-10V. Kan bruges til at interface switching mellem PLC'en og frekvensomformeren, eller interface matching såsom matching af bevægelseskontrolkort og inverter kontrol.



Funktioner:



Input puls niveau er 5V 12V 24V, som kan indtastes direkte uden seriemodstand. Inputsignalets frekvens skal opretholde mere end 0,5 sekunder.

Frekvensen af pulssignalet 0HZ til 10KHZ konverteres til et analogt spændingssignal på 0-10V.

Velegnet til switching af PLC'en og frekvensomformeren.

Dette modul er let at kable og praktisk at bruge.

Signalindgange med optisk koblingsisolering, som kan sikre evnen til anti-interferens.



Specifikation:

Udgangsstrøm: 5MA

Spænding: 0-10V

Input puls niveau: 5V 12V 24V

Frekvens: 0 til 10KHZ

Størrelse: Ca. 4,5 x 4,5 cm / 1,77 x 1,77 tommer

Vægt: 18g

Antal: 1 stk



Brug:



Multi-cirkel potentiometerkort bruges til at kalibrere korrespondancen mellem frekvens og spænding.

Input forsyningsspændingsområde på 12-30V DC. (Spændingen på 15-24V anbefales)

Når elektricitetsniveauet er 12V, kan strømforsyningsspændingen IKKE være 12V. Det er bedre mere end 15V. Når elektricitetsniveauet er 24V, kan strømforsyningsspændingen være 24V.

Signalindgange med optisk koblingsisolering. For at sikre evnen til anti-interferens.

Til brug med PLC understøttet NPN type. Skal have en jordledning.

For med encoder kræves konstant hastighed af encoderen kontinuerligt rotere mere end 0,5 sekunder.

Frekvens/Spændings konverter modul, responstiden er ca. 0,3-0,5 sekunder.

Hvis signalinputtet er turbineflow og så videre, var en 817 optisk kobler og en modstand nødvendig for at matche flowmåleren normalt på grund af signalmatchet.



Tilsvarende forhold:

Når F / V med modstanden overføres til en mellemværdi, F / v svarende til følgende forhold, 100HZ = 0,1V, nøjagtigheden er 1%. Det kan ikke nå til 2 cifre efter decimaltegnet, hvis relativt høj præcision af lejligheden ikke er nok.



0,1V = 100HZ

500HZ = 0,5V

1KHZ = 1V

2KHZ = 2V

3KHZ = 3V

4KHZ = 4V

5KHZ = 5V

6KHZ = 6V

7KHZ = 7V

8KHZ = 8V

9KHZ = 9V

10KHZ = 10V

Hver 0,1V DC af korrespondance mellem frekvensen 100HZ. Når korrespondancen er tilladt, kan den korrigeres for at justere til kortpotentiometeret.



Pakkeliste:

1 x Frekvens til Spændings Konverter
